* Полное отсутствие энергопотребления в выключенном режиме достигается только отключением сетевого кабеля.
** Максимальная потребляемая мощность измеряется в состояние максимальной яркости и USB активный.
Коммутация контактов

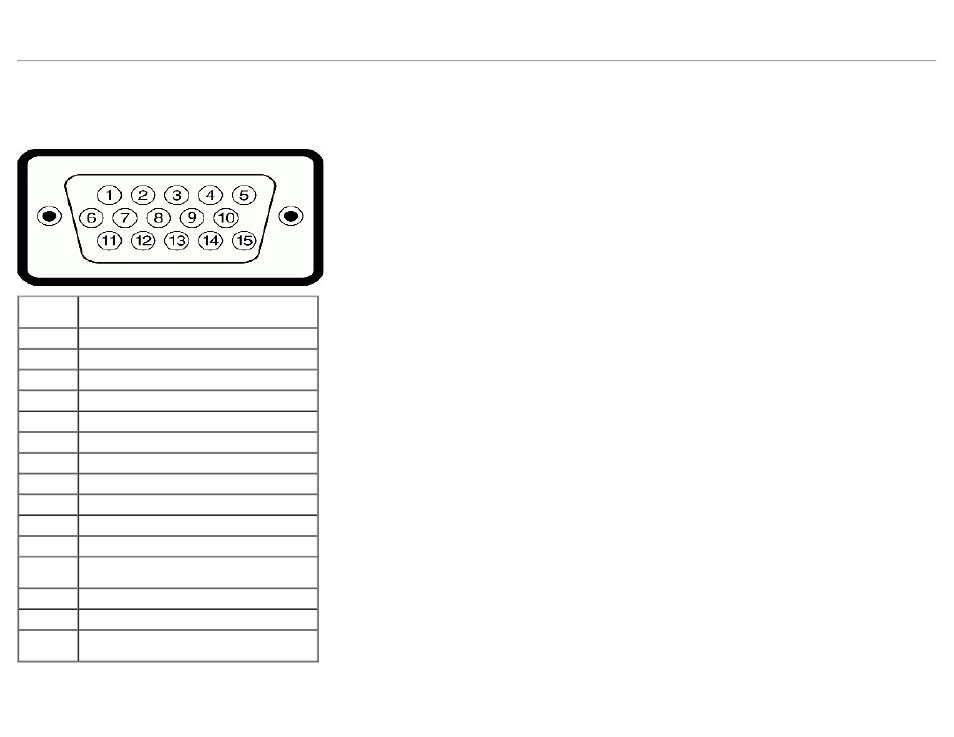

Разъем VGA
Номер
контакта
Сторона 15-контактного разъема
подключенного сигнального кабеля
1
Видео - красный
2
Видео - зеленый
3
Видео - синий
4
Общий
5
Самопроверка
6
Общий - красный
7
Общий - зеленый
8
Общий - синий
9
Компьютер 5 В/3,3 В
10
Общий - синхронизация
11
Общий
12
Данные цифрового преобразователя
данных
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовая частота цифрового
преобразователя данных
