Установка
8
Найдите лотки батареи, которые вы положили возле стойки.
ВНИМАНИЕ:
Батареи тяжелые (32 кг/71 фунт). Правильно поднимайте батареи при
установке.
ПРИМЕЧАНИЕ:
Лотки батареи могут быть установлены в любой из батарейных отсеков.
ПРИМЕЧАНИЕ:
Вставьте лоток так, чтобы предупреждающая стрелка указывала вверх.
9
Установите блок батареи (см. Рисунок 13):
Поместите разъемы батареи ИБП на батарейный отсек, чтобы они не мешали.
Полностьювдвиньте блок батареи в батарейный отсек.
Повторите процедуру для второго лотка батареи.

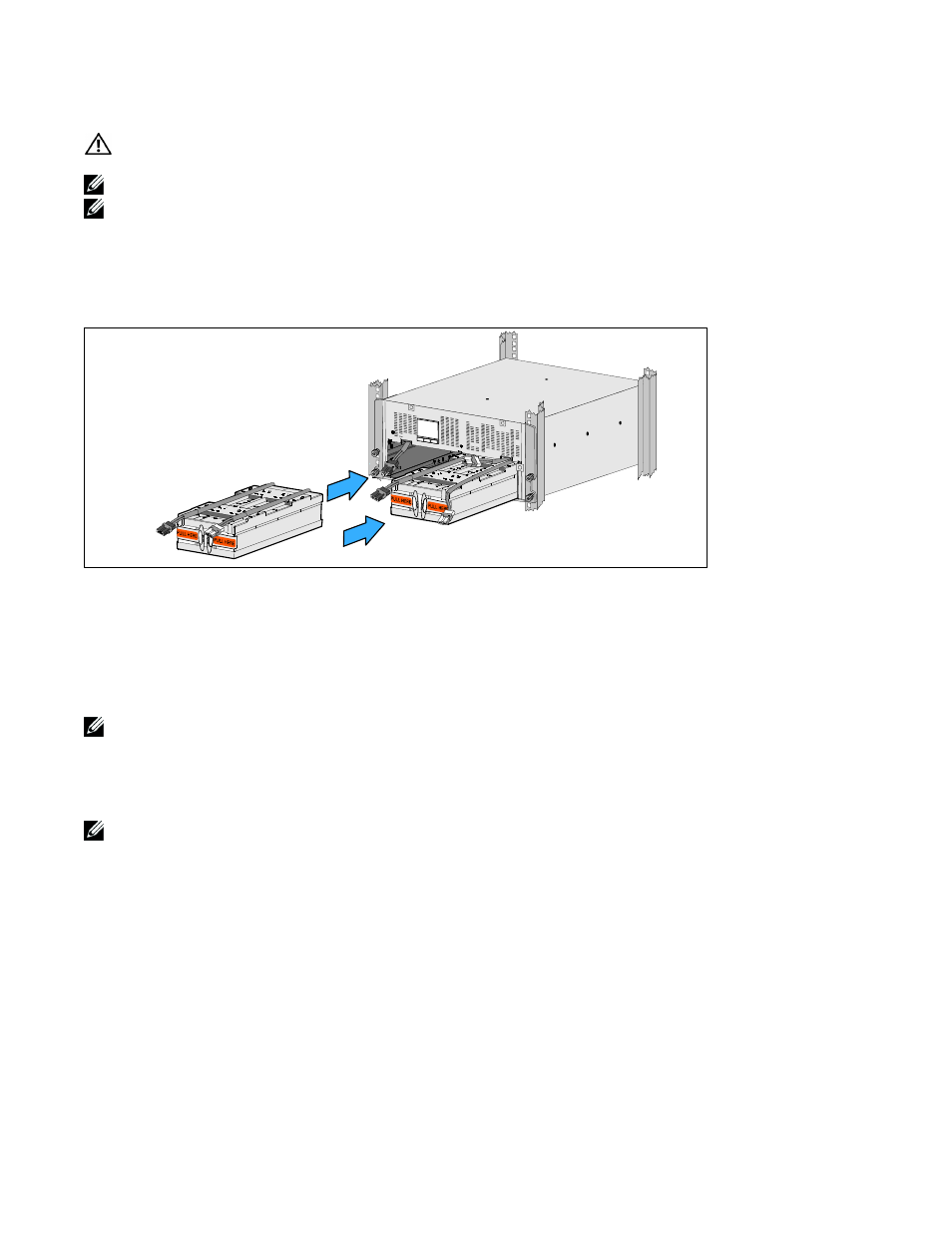

Рисунок 13. Установка лотков для батарей
10
Заправьте петлевые ушки в пластиковый рукав на передней панели каждого
батарейный отсека, чтобы они вам не мешали.
11
Подсоедините разъем внутренней батареи (см. Рисунок 14):
Подсоедините дальний левый разъем лотка батареи к разъему батареи ИБП.
Подсоедините дальний правый разъем лотка батареи к разъему батареи ИБП.
ПРИМЕЧАНИЕ:
При подключении батарей возможно незначительное искрение. Это
нормальное явление; оно не повреждает ИБП и не опасно.
Найдите и подключите перемычки батареи, расположенные на обеих кромках
средней стойки. Поместите разъемы на небольшой полке в верхней части средней
стойки.
ПРИМЕЧАНИЕ:
Подключая перемычки центральной батареи, вы последовательно
соединяете два лотка батарей.
