Установка упора для рук в сборе, Извлечение платы выключателя питания, Установка – Инструкция по эксплуатации Dell Latitude 6430u
Страница 24: Упора для рук в сборе, Извлечение, Платы выключателя питания

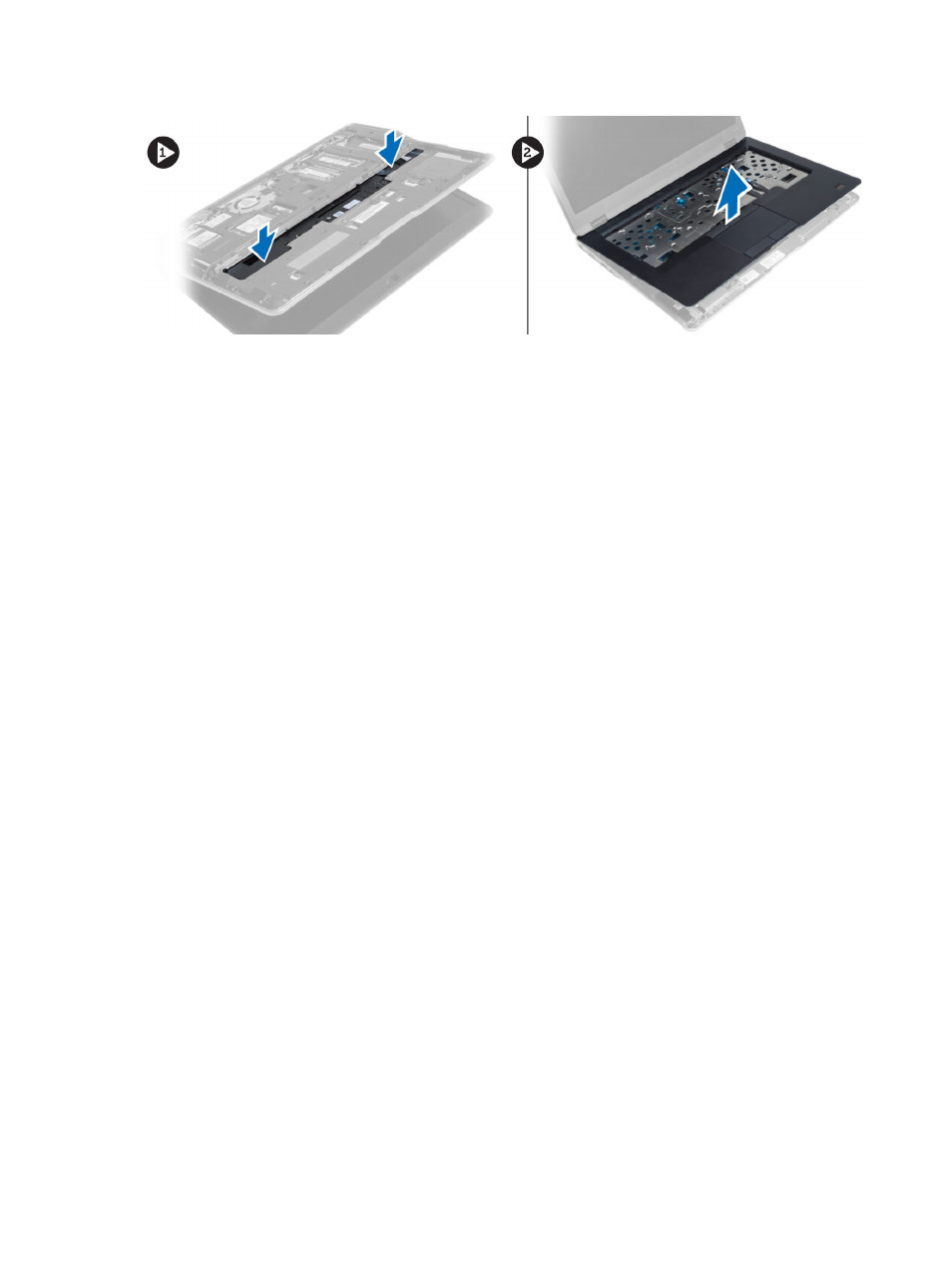

Установка
упора для рук в сборе
1.
Установите
упор для рук в сборе в первоначальное положение на компьютере и закрепите его со щелчком.
2.
Затяните
винты, которыми упор для рук в сборе крепится к корпусу компьютера.
3.
Переверните
компьютер и затяните винты, которыми упор для рук в сборе крепится к корпусу компьютера.
4.
Затяните
винты, чтобы прикрепить упор для рук в сборе к основанию компьютера.
5.
Подсоедините
указанные кабели:
a) кабель динамика
b) кабель сканера отпечатков пальцев
c) кабель сенсорной панели
d) кабель выключателя питания
e) кабель мультимедийной платы
6.
Установите
:
a) клавиатура
b) нижнюю крышку
c) карту SD
d) аккумулятор
Извлечение
платы выключателя питания
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) аккумулятор
b) карту SD
c) нижнюю крышку
d) клавиатура
e) упор для рук в сборе
3.
Выверните
винты, которыми плата выключателя питания крепится к корпусу компьютера, и извлеките ее из
компьютера
.
24
