О мониторе
15
*
Нулевое потребление энергии в режиме отключения возможно только при
отсоединении главного кабеля от монитора.
** Максимальное потребление энергии с максимальными настройками яркости
и контрастности.

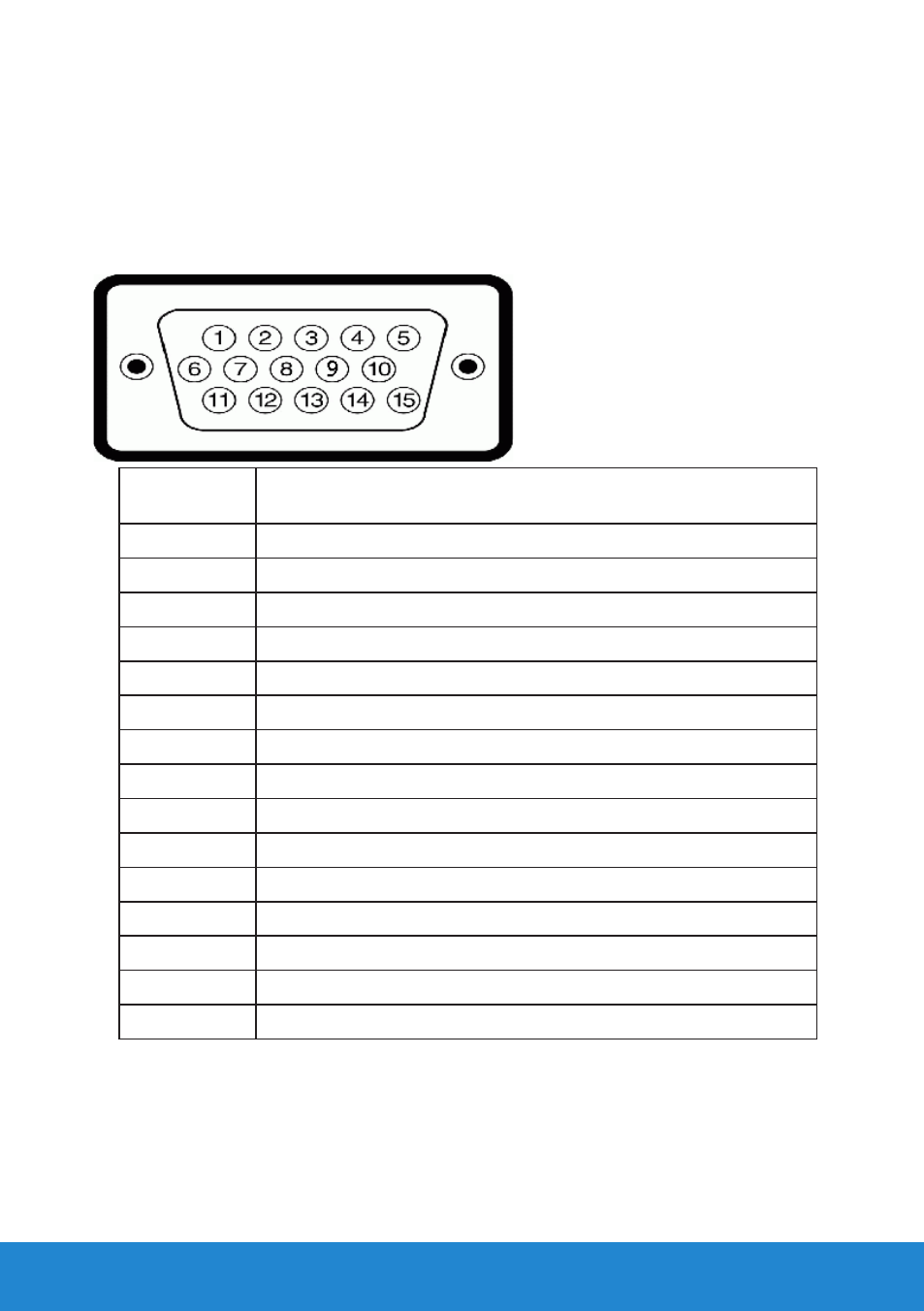

Назначение контактов
15-контактный разъем D-Sub
Номер
контакта
Сторона монитора 15-контактного бокового
сигнального кабеля
1
Видео – красный
2
Видео – зеленый
3
Видео – синий
4
GND (земля)
5
Самотестирование
6
GND-R
7
GND-G
8
GND-B
9
DDC +5 В
10
GND-sync
11
GND (земля)
12
Данные DDC
13
H-sync
14
V-sync
15
Синхронизация DDC
