Инструкция по эксплуатации Dell U3011 Monitor
Страница 11
Advertising

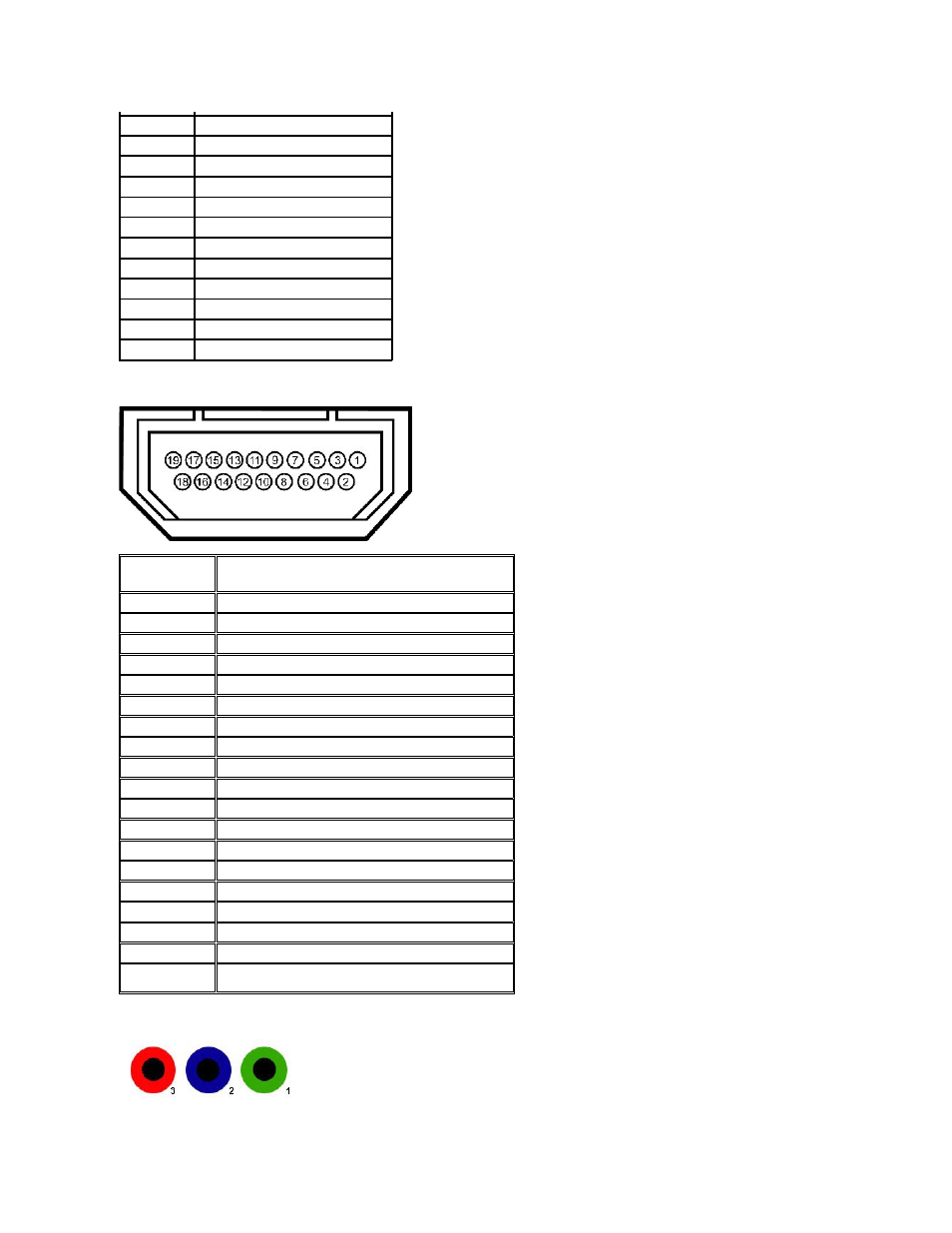

19-контактный разъем HDMI
Компонентный видео разъем
9
ML2(n)
10
ML3(p)
11
ЗЕМЛЯ
12
ML3(n)
13
ЗЕМЛЯ
14
ЗЕМЛЯ
15
AUX(p)
16
ЗЕМЛЯ
17
AUX(n)
18
HPD
19
DP_PWR Возврат
20
+3.3V DP_PWR
Номер
контакта
19-контактный разъем
подключенного сигнального кабеля
1
TMDS ДАННЫЕ 2+
2
TMDS ДАННЫЕ 2, ЭКРАН
3
TMDS ДАННЫЕ 2-
4
TMDS ДАННЫЕ 1+
5
TMDS ДАННЫЕ 1, ЭКРАН
6
TMDS ДАННЫЕ 1-
7
TMDS ДАННЫЕ 0+
8
TMDS ДАННЫЕ 0, ЭКРАН
9
TMDS ДАННЫЕ 0-
10
TMDS ТАКТОВЫЙ СИГНАЛ
11
TMDS ТАКТОВЫЙ СИГНАЛ, ЭКРАН
12
TMDS ТАКТОВЫЙ СИГНАЛ-
13
Плавающая запятая
14
Плавающая запятая
15
DDC ТАКТОВЫЙ СИГНАЛ (SDA)
16
DDC ДАННЫЕ (SDA)
17
ЗЕМЛЯ
18
ПИТАНИЕ
+5 В
19
ОБНАРУЖЕНИЕ
"ГОРЯЧЕГО"
ПОДКЛЮЧЕНИЯ
