70
Системная плата
8
Выполните инструкции, описанные в шаг 5 - шаг 6 в разделе «Снятие
9
Снимите блок радиатора. См. раздел «Снятие блока радиатора» на стр. 45.
10
Снимите процессор. См. раздел «Снятие модуля процессора» на стр. 47.
11
Снимите мини-плату. См. раздел «Снятие мини-платы» на стр. 25.
12

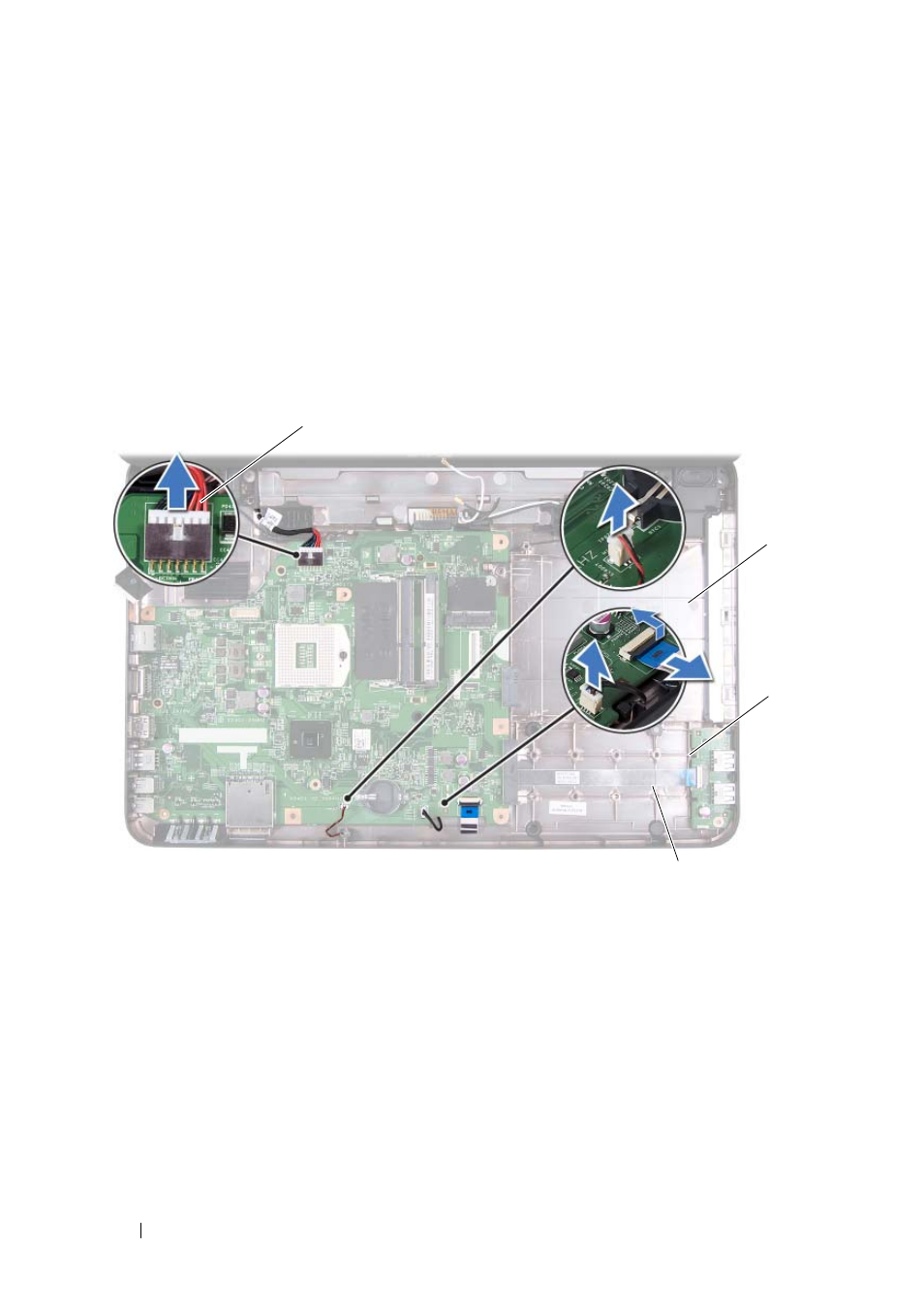

Отсоедините кабель динамиков, кабель платы USB, кабель микрофона и
кабель адаптера переменного тока от разъемов на системной плате.
13
Открутите два винта, которыми системная плата крепится к корпусу
компьютера.
14
Приподнимите системную плату под углом и извлеките ее разъемы из гнезд
на корпусе компьютера.
1
кабель динамиков
2 кабель платы USB
3
кабель микрофона
4 кабель адаптера переменного тока
4
3
2
1
