Установка опорной скобы – Инструкция по эксплуатации Dell Inspiron 546s
Страница 6
Установка опорной скобы
Inspiron 535s/537s
1.
Выровняйте и вставьте расположенные в нижней части опорной скобы петли в отверстия по краям компьютера
.
2.
Потяните на себя фиксирующую защелку опорной скобы и поворачивайте опорную скобу в направлении вниз пока не защелкнется
фиксирующая защелка
.
3.
Установите крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
Inspiron 545s/546s
1.
Выровняйте и вставьте расположенные в нижней части опорной скобы петли в шарнирные петли по краям компьютера
.
2.
Поверните опорную скобу вниз
.
3.
Потяните фиксирующую скобу платы в направлении задней панели компьютера
.
4.
Убедитесь
, что вставной язычок опорной скобы надежно закреплен с помощью фиксирующей скобы платы.
5.
Затяните винт
, удерживающий фиксирующую скобу платы.
6.
Установите крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
Назад на страницу содержания

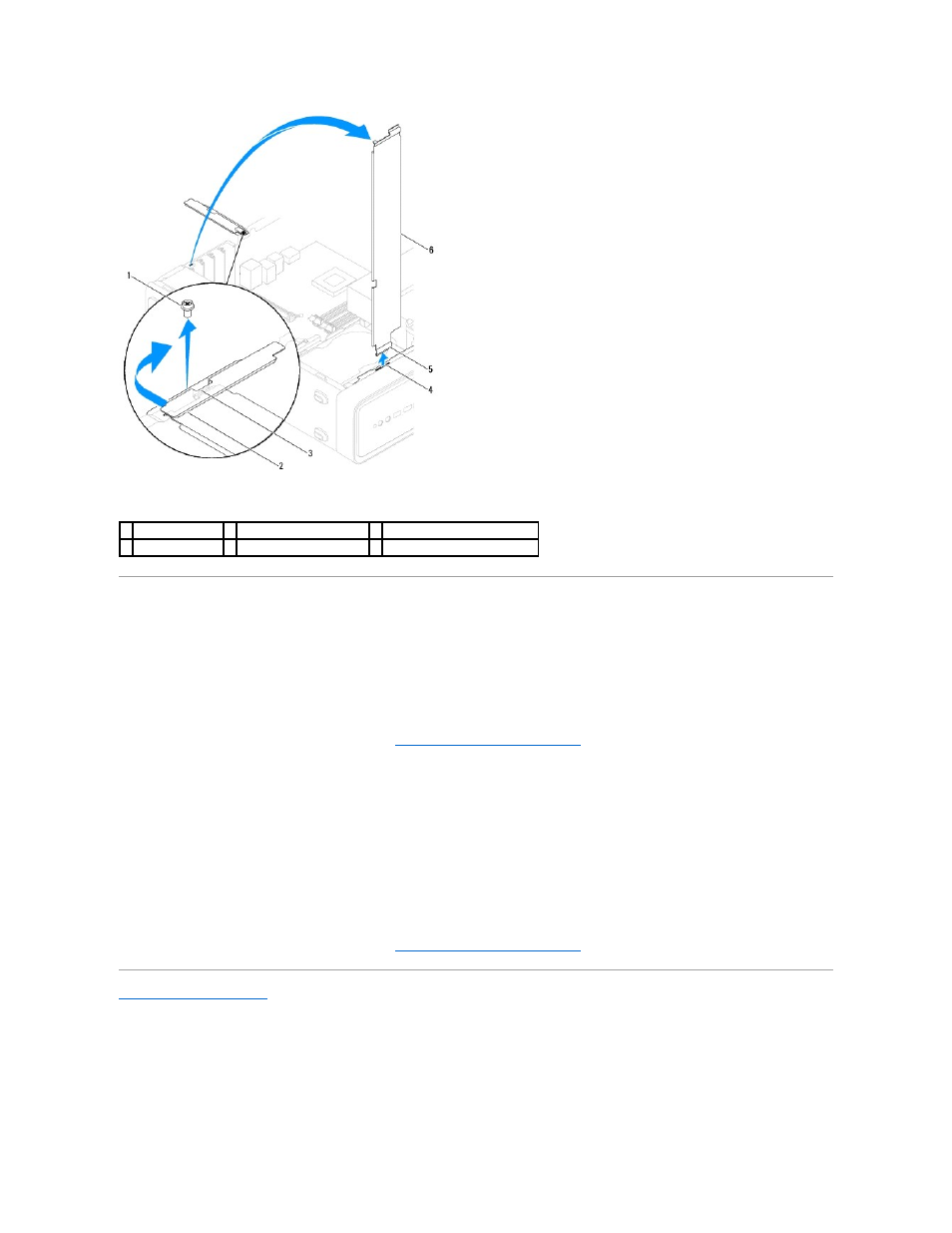

1 винт
2 фиксирующая скоба платы 3 вставной язычок опорной скобы
4 шарнирные петли 5 шарнир
6 опорная скоба
