Системная плата
Dell™ Inspiron™ 580 Руководство по обслуживанию
Извлечение системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Извлеките все платы
PCI и PCI Express из системной платы (см. раздел
Извлечение плат
PCI и PCI Express
).
4.
Снимите блок вентилятора и радиатора процессора
(см. раздел
Снятие блока вентилятора и радиатора процессора
).
5.
Извлеките процессор
(см. раздел
Снятие процессора
).
6.
Извлеките модули памяти
(см. раздел
Извлечение модуля
(или модулей) памяти
) и запишите, из какого разъема был извлечен каждый модуль,
чтобы после установки платы обратно можно было установить модули памяти в те же самые разъемы
.
7.
Отсоедините все кабели от системной платы
. Перед отсоединением кабелей запомните их расположение, чтобы при установке новой системной
платы их можно было правильно подсоединить
.
8.
Извлеките восемь винтов
, которые крепят системную плату к корпусу.
9.
Осторожно поднимите системную плату и извлеките ее из компьютера
.
Установка системной платы
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения по вопросам безопасности см. на веб-странице, посвященной соответствию
нормативам
: www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током всегда отключайте компьютер от электросети перед тем
, как
открывать корпус
.
ПРЕДУПРЕЖДЕНИЕ
.
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель,
заглушки передней панели и т
. п.).
ВНИМАНИЕ
.
Ремонт компьютера может выполнять только квалифицированный специалист
. На повреждения, причиной которых стало
обслуживание без разрешения компании Dell™, гарантия не распространяется
.

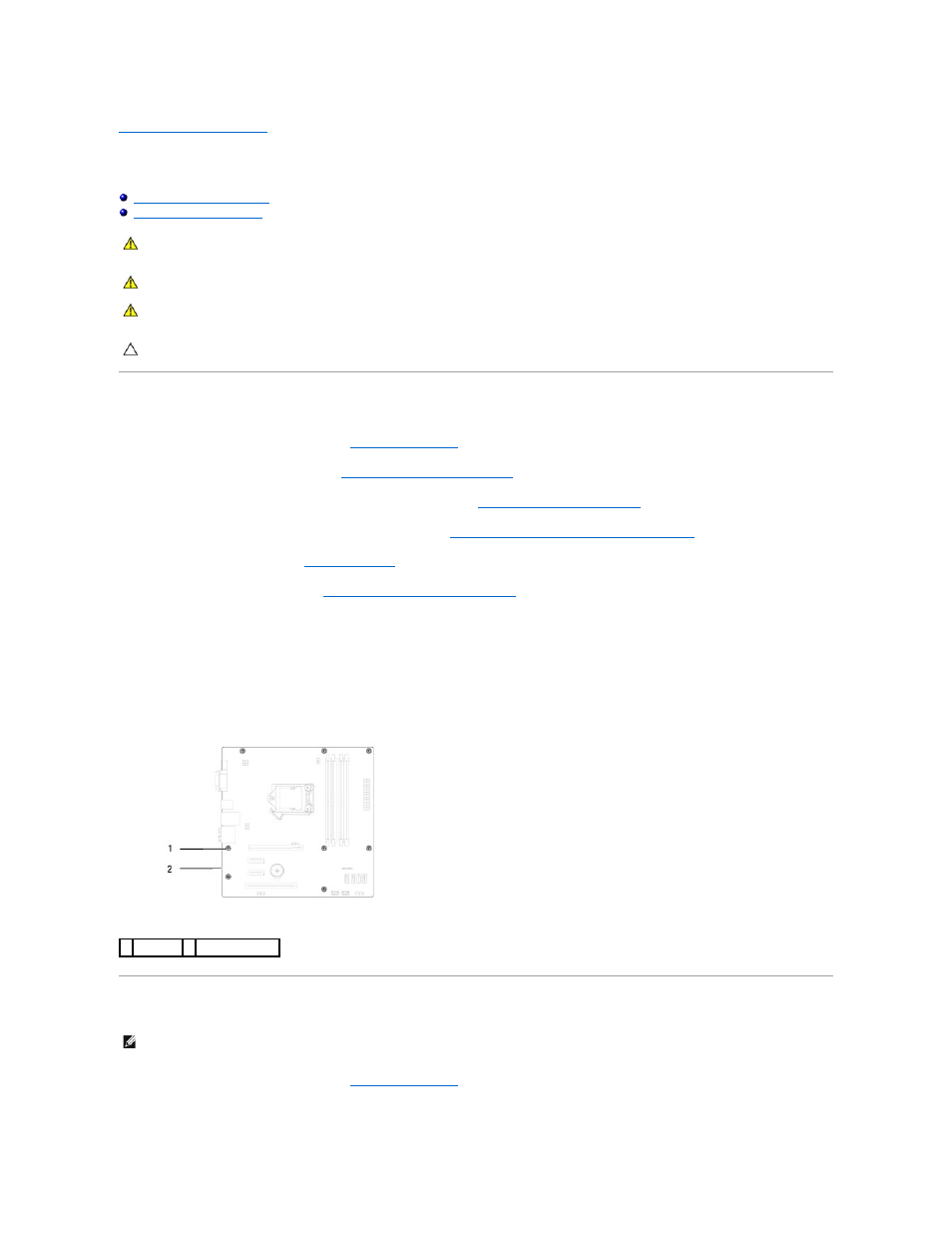

1 винты (8) 2 cистемная плата
ПРИМЕЧАНИЕ
.
Сравните системную плату
, которую вы только что вынули, с системной платой для замены, чтобы убедиться, что они идентичны.
