Inspiron 518, Inspiron 519 – Инструкция по эксплуатации Dell Inspiron 519
Страница 22
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Отсоедините кабель вентилятора процессора от разъема
CPU_FAN на системной плате (см.
Элементы системной платы
).
4.
Осторожно отодвиньте все кабели
, проложенные над вентилятором процессора и блоком радиатора.
5.
Следуйте изложенным ниже инструкциям для замены вентилятора процессора и блока радиатора
, с учетом конкретной модели компьютера.
Inspiron 518
a.
Ослабьте четыре невыпадающих винта
, фиксирующие вентилятор процессора и блок радиатора, и приподнимите блок, не допуская
перекосов
.
b.
Для повторной установки вентилятора процессора и блока радиатора совместите невыпадающие винты на вентиляторе процессора и
блоке радиатора с четырьмя металлическими выступами
, имеющими резьбовые отверстия, на системной плате.
c.
Затяните четыре невыпадающих винта
.
Inspiron 519
a.
Поверните прижимной рычаг на 180° против часовой стрелки для снятия фиксации зажимной скобы на выступе крепления
.
b.
Разблокируйте зажимную скобу на выступе крепления с противоположной стороны
.
c.
Аккуратно поверните блок радиатора вверх и извлеките его из компьютера
. Положите блок радиатора на его верхнюю поверхность
таким образом
, чтобы термическая смазка была обращена вверх.

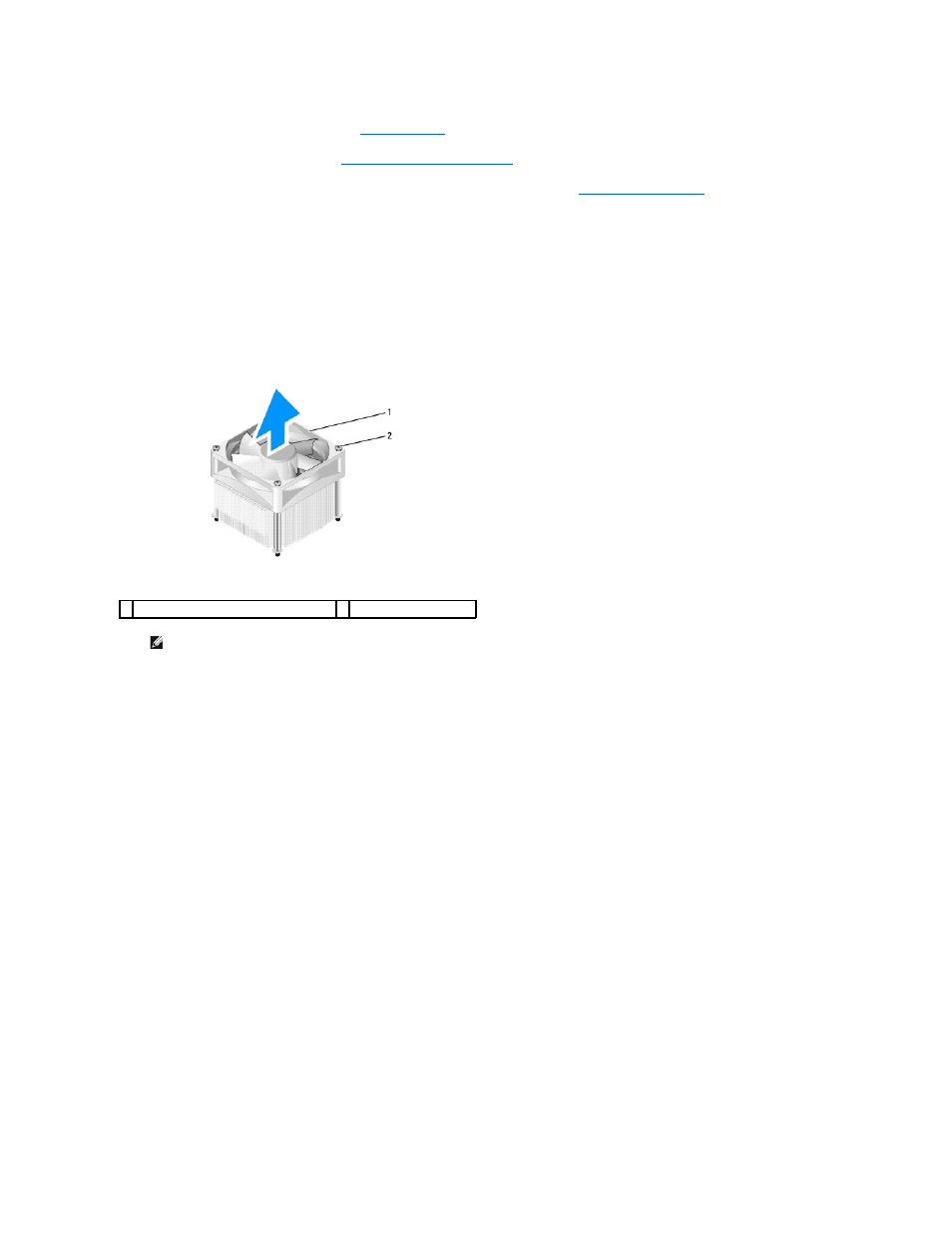

1 вентилятор процессора и блок радиатора 2 невыпадающие винты (4)
ПРИМЕЧАНИЕ
.
Вентилятор процессора и блок радиатора вашего компьютера могут выглядеть несколько иначе
, чем показано на
иллюстрации выше
.
