Port trunking, Port mirroring, Страница port trunking – Инструкция по эксплуатации Dell PowerConnect 3024
Страница 44: Страница port mirroring
Страница

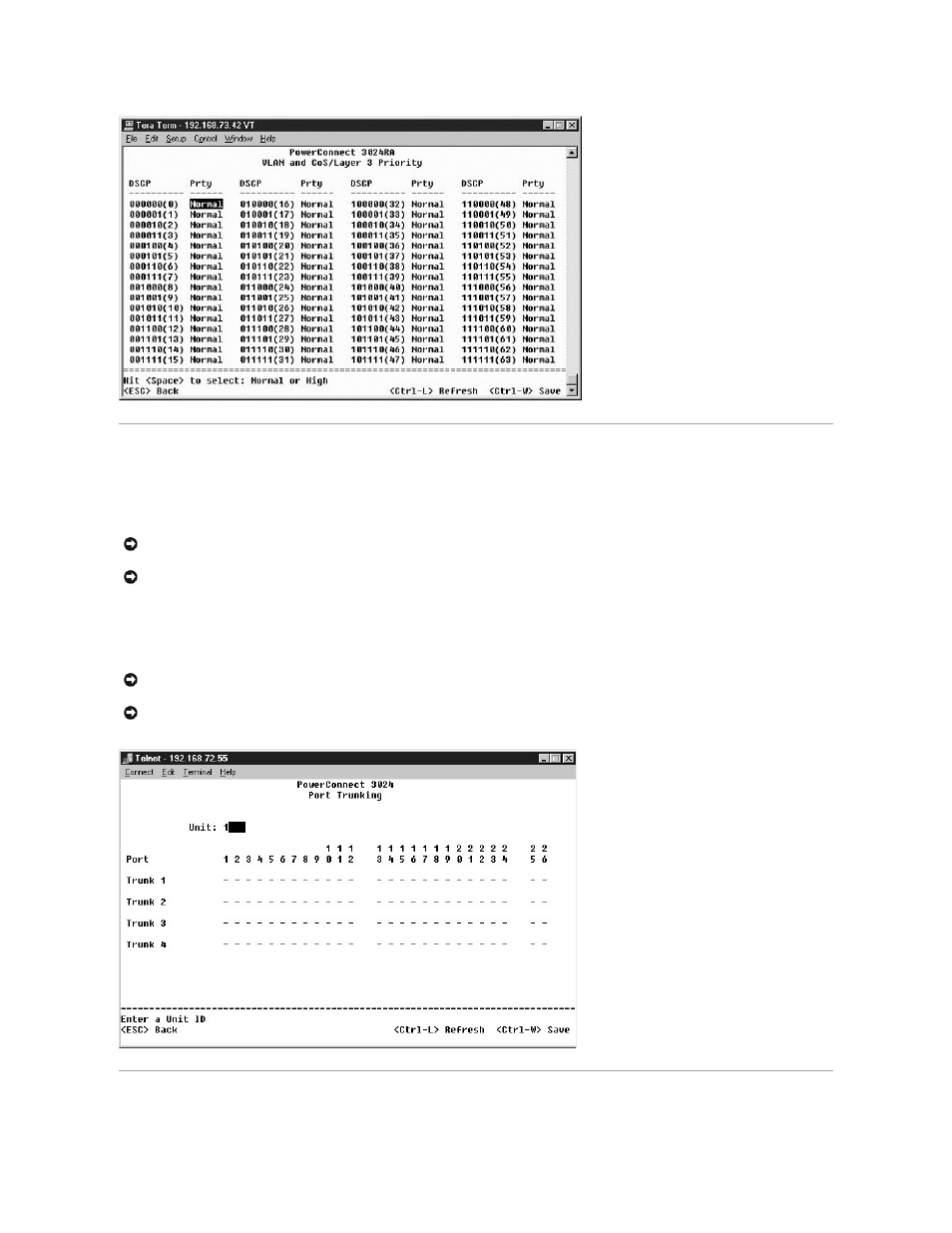

Port Trunking
На странице
Port Trunking (Транкинг портов) можно создать несколько каналов между коммутаторами, которые работают как один виртуальный
составной канал
. Одновременно можно создать до четырех транков, у каждого из которых до восьми портов. В транк могут входить только порты с
одинаковой скоростью
. Порты 10/100 Fast Ethernet и Gigabit Ethernet не могут принадлежать к одному и тому же транку.
Чтобы добавить порт к транку
, нажимайте переключатель под номером порта до тех пор, пока не появится номер нужного транка.
С помощью кнопок со стрелками перейдите в таблице к точке пересечения порта и транка
, которую нужно изменить. Нажмите клавишу пробела,
чтобы включить или выключить транкирование для соответствующих порта и транка
.
Страница
Port Mirroring
ЗАМЕЧАНИЕ
.
В транки
Fast Ethernet могут входить только порты из одного 8-портового кластера: с 1 по 8, с 9 по 16 и с 17 по 24.
ЗАМЕЧАНИЕ
.
Встроенные порты
10/100/1000BASE-T не могут входить в один транк с портами GBIC.
ЗАМЕЧАНИЕ
.
Все порты транка должны работать в дуплексном режиме
.
ЗАМЕЧАНИЕ
.
У всех портов
, входящих в транк, должны быть одинаковые настройки VLAN и CoS.
