Системная плата
Dell™ OptiPlex™ 360 Руководство по обслуживанию
Извлечение системной платы
1.
Выполните процедуру
, описанную в разделе
Приступая к работе с компьютером
.
2.
Поставьте компьютер на чистую ровную поверхность
(Если корпус компьютер - mini-tower, положите его на правый бок).
3.
Снимите крышку компьютера
(см. раздел
Снятие крышки компьютера с корпусом
Mini Tower
или
Снятие крышки настольного компьютера
).
4.
Извлеките из гнезд для плат расширения все платы
(см. раздел
Платы
). Уложите каждую из них по отдельности в защитную антистатическую
упаковку
.
5.
Отсоедините от системной платы все кабели данных для дисководов компакт
-дисков, DVD-дисков, гибких дисков, устройства чтения карт памяти
и жестких дисков
.
6.
Отсоедините от системной платы все кабели передней панели
.
7.
Отсоедините от системной платы
24-контактный кабель питания постоянного тока и кабель питания на 12 В.
8.
Если системную плату требуется заменить на другую
, сделайте следующее.
a.
Снимите блок радиатора процессора
(см. раздел
Извлечение блока радиатора процессора
).
b.
Извлеките модули памяти из системной платы
(см. раздел
Извлечение модуля памяти
) и уложите каждый из них по отдельности в защитную
антистатическую упаковку
.
c.
Снимите процессор с системной платы
(см. раздел
Извлечение процессора
) и уложите его в защитную антистатическую упаковку.
9.
Отключите от системной платы кабели питания вентиляторов
.
10.
Отсоедините от системной платы все прочие кабели
.
11.
Извлеките
11 винтов, с помощью которых системная плата крепится к корпусу.
12.
Вытащите системную плату из корпуса компьютера и уложите ее в защитную антистатическую упаковку
.
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела
Regulatory Compliance (Соответствие стандартам)
ОСТОРОЖНО
!
Во избежание риска поражения электрическим током
, получения травм от движущихся лопастей вентилятора или других
непредвиденных травм обязательно отключайте компьютер от электросети
, прежде чем снимать крышку.

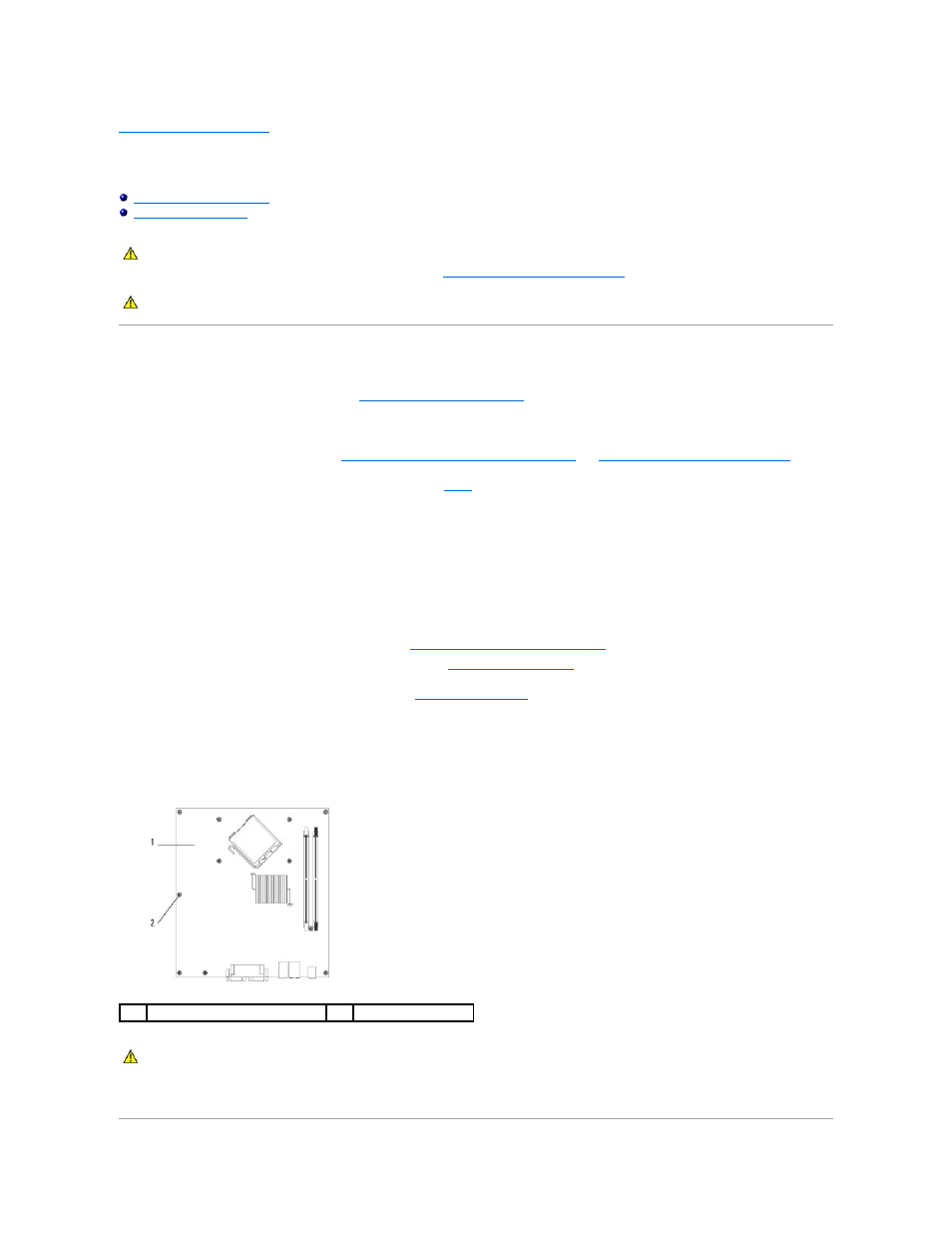

1
системная плата
2
винты
(11)
ОСТОРОЖНО
!
Системная плата является чрезвычайно хрупкой
. Обращайтесь с ней аккуратно.
