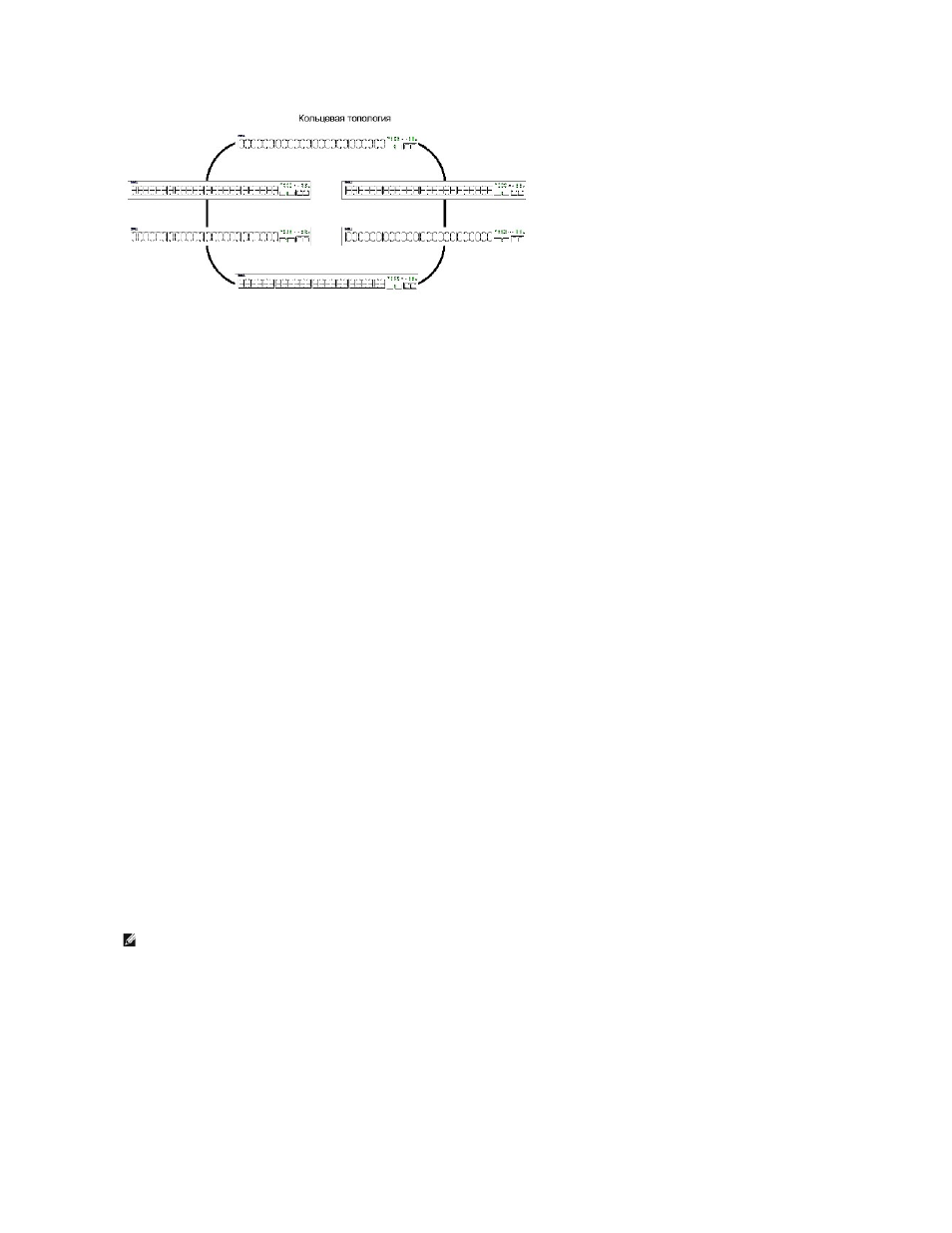

Большинство проблем при работе по кольцевой топологии возникает из
-за неисправности одного из компонентов в цепи или повреждения связи. При
наличии стеков
PowerConnect 3424/P и PowerConnect 3448/P происходит автоматическое переключение системы на топологию, используемую в случае
сбоя работы в стеке
, без замедления в работе системы. Автоматически выдается сообщение протокола SNMP, при этом не требуется выполнение
какого
-либо дополнительного действия по управлению стеком. Тем не менее, необходимо отремонтировать поврежденное соединение или компонент,
чтобы восстановить целостность стека
.
После того
, как неисправность устранена, можно снова подключить устройство к стеку, и кольцевая топология будет восстановлена.
Топология для переключения в случае сбоя в стеке
В случае сбоя в топологии стека он переключается на топологию
, используемую в случае сбоя работы. При такой топологии устройства расположены в
цепи последовательно
. Главное стековое устройство определяет, куда передаются пакеты. Каждый из компонентов (кроме верхнего и нижнего)
подключен к двум соседним устройствам
.
Компоненты стека и идентификатор устройства
Идентификаторы устройства
- это важные элементы конфигурации стека. Режим стековых операций определяется во время загрузки. Операционный
режим задается в зависимости от идентификатора устройства
, выбранного во время процесса инициализации. Например, если пользователь выбрал
автономный режим работы
, устройство загружается как автономный коммутатор.
Компоненты устройства поставляются с идентификатором устройства
, заданным по умолчанию для автономного блока. Если устройство работает
автономно
, все стековые индикаторы выключены.
В случае
, если пользователь выбирает другой идентификатор устройства, его значение не удаляется и остается действительным даже после
перезагрузки устройства
.
Идентификаторы
1 и 2 зарезервированы для устройств, работающих от главного стекового устройства. Идентификаторы 3 - 6 могут быть назначены
для компонентов стека
.
Когда загружается главное устройство или вставляется либо удаляется компонент стека
, главное устройство инициирует процесс распознования
устройств в стеке
.
Удаление и замена компонентов стека
Устройства
1 и 2 работают от главного стекового устройства. Устройства 1 и 2 обозначены либо как главное устройство, либо как главное резервное
устройство
. Назначение главного стекового устройства выполняется во время процесса настройки. Один компонент, работающий от главного
устройства
, назначается главным стековым устройством, а другой - главным резервным в соответствии со следующей процедурой принятия решений:
l
При наличии только одного устройства
, работающего от главного, оно назначается главным.
l
Если имеются два устройства
, работающих от главного, одно из которых пользователь вручную настроил как главное стековое устройство,
ПРИМЕЧАНИЕ
.
При обнаружении в стеке двух компонентов с одинаковым идентификатором стек продолжает работать
, при этом в составе
стека функционирует тот компонент
, который был подключен раньше. Пользователь получает сообщение, что устройство не удалось
подключить к стеку
.
