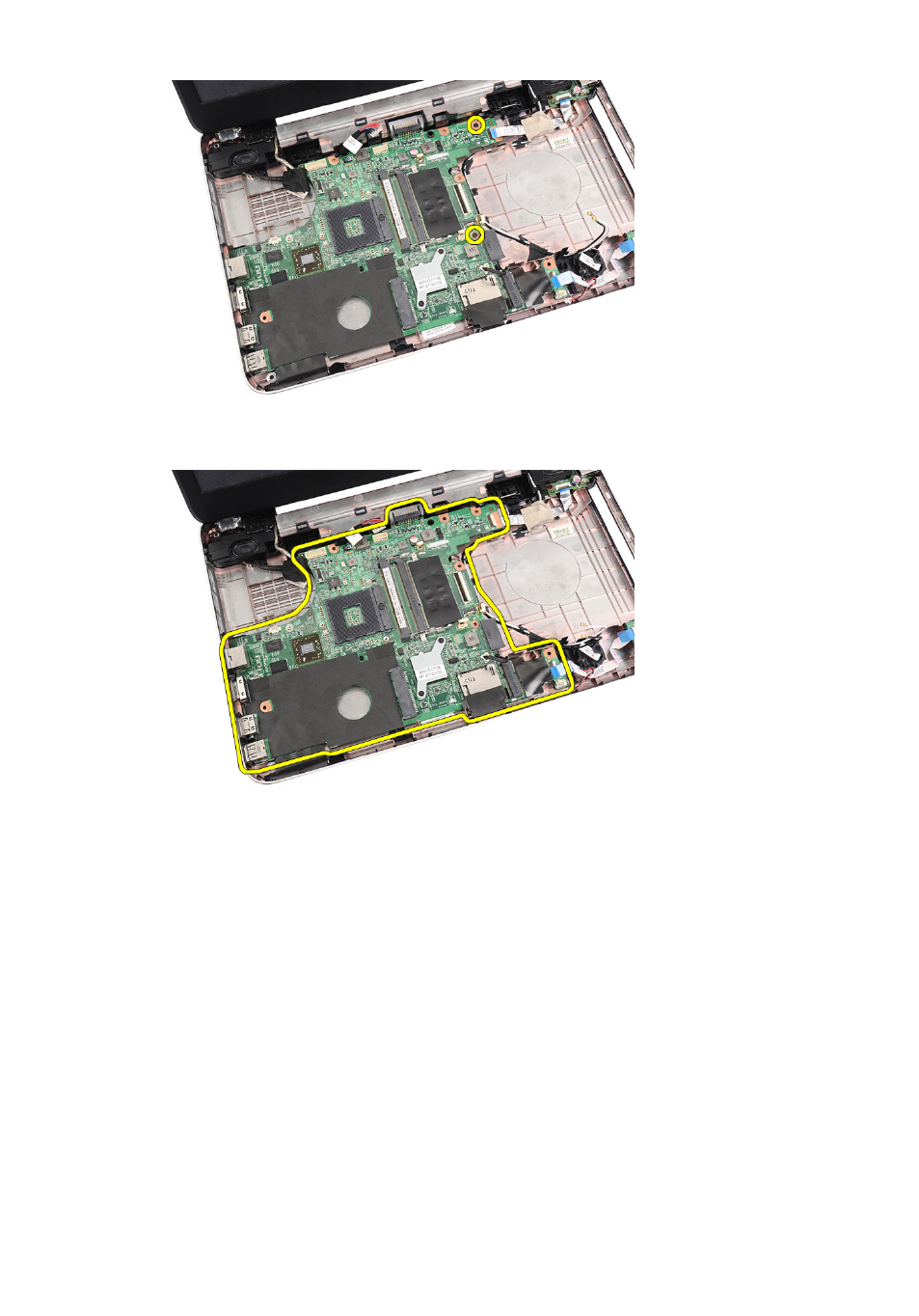

14. Приподнимите системную плату под углом и высвободите из гнезд
LAN, VGA, HDMI и USB.
Установка
системной платы
1. Вставьте системную плату с разъемами LAN, VGA, HDMI и USB в
соответствующие
гнезда и установите системную плату на место.
2. Вверните винты, которыми крепится системная плата.
3. Подсоедините кабель ЖК-дисплея, кабель питания постоянным током,
кабель
платы USB, кабель звуковой платы, кабель батарейки типа
«таблетка» и кабель динамика.
4. Установите процессор.
5. Установите радиатор
6. Установите плату
