Рисунок

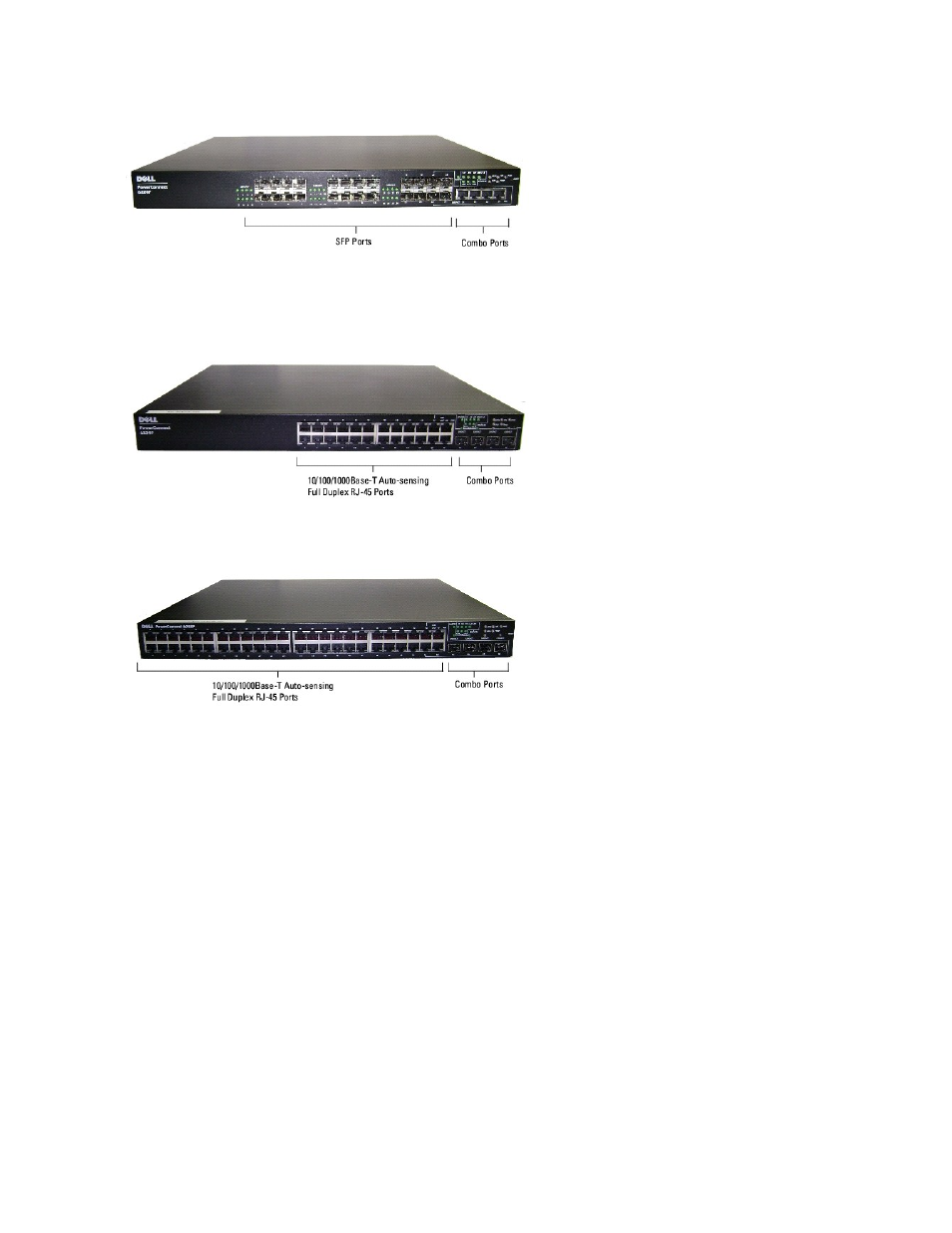

2-4. Коммутатор PowerConnect 6224P с 24 портами 10/100/1000 Base-T
Рисунок
2-5. Коммутатор PowerConnect 6248P с 48 портами 10/100/1000 Base-T
l
Коммутатор автоматически обнаруживает прямое и перекрестное подключение кабеля к порту
RJ-45.
l
Порты
SFP поддерживают одновременно модули SX и LX.
l
Порты
RJ-45 поддерживают полудуплексный и полнодуплексный режим 10/100/1000 Мбит/с.
l
На передней панели имеется кнопка сброса
, нажимаемая булавкой.
Задняя панель устройств серии
PowerConnect 6200
На задней панели всех коммутаторов серии
PowerConnect 6200 имеется порт RS-232 для обслуживания системы. Это последовательное соединение
может использоваться для управления всем стеком
.
На задней панели коммутатора также установлены двойные слоты расширения
10 Гбит/с. Правый слот может поддерживать подключаемый двойной
модуль
10 Гбит/с Ethernet XFP или модуль CX4. Правый слот может поддерживать подключаемый двойной модуль 10 Гбит/с Ethernet XFP, модуль CX4
или стековый модуль
.
Рисунок
2-6. Задняя панель устройств серии PowerConnect 6200
