168
Установка и снятие компонентов

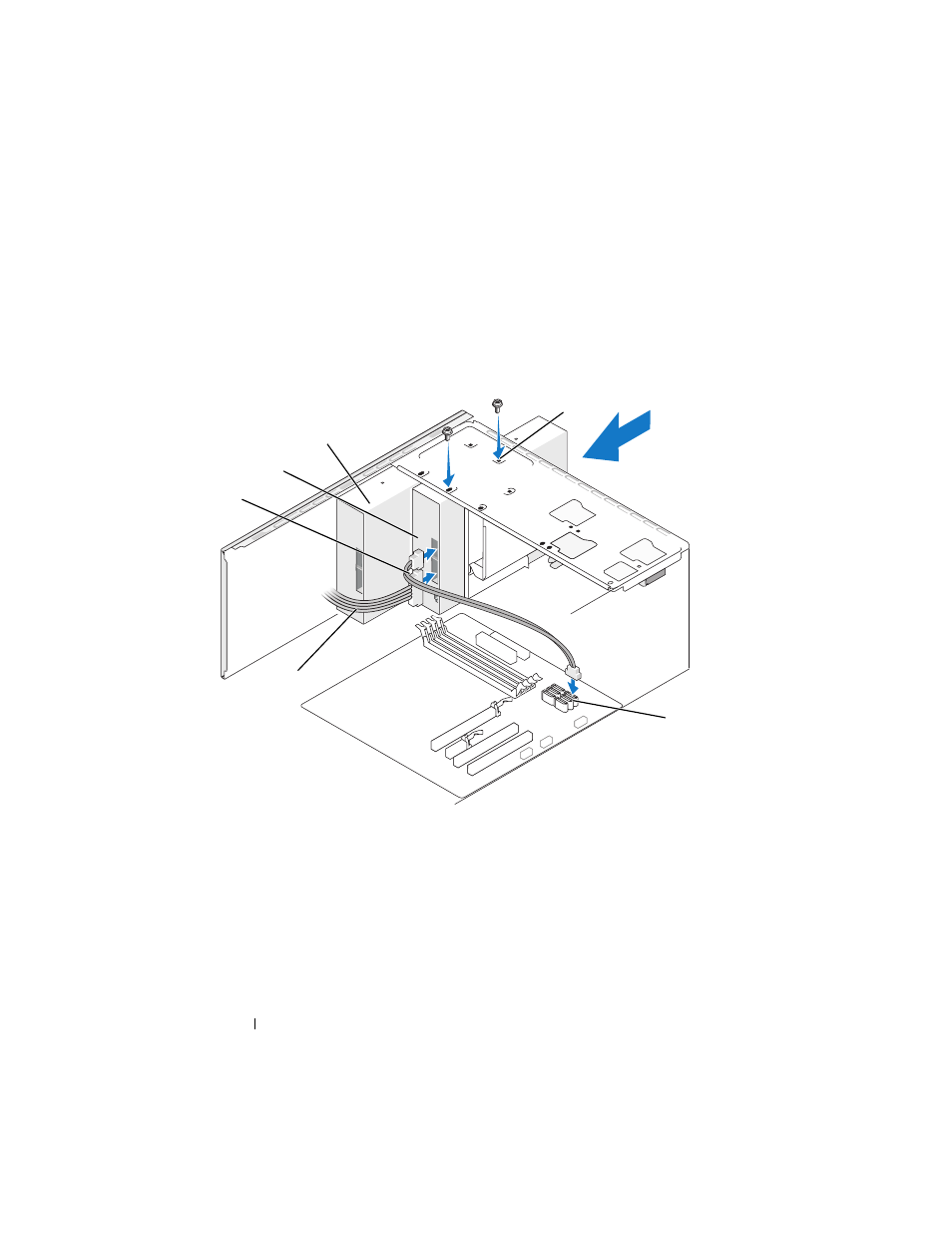

6 Совместите отверстия для винтов на дисководе для оптических дисков
с отверстиями в отсеке для дисковода для оптических дисков.
7 Вставьте и затяните два винта, крепящих дисковод оптических дисков.
8 Подключить к дисководу кабель питания и кабель передачи данных.
9 Подключите кабель передачи данных к разъему на системной плате.
1
дисковод оптических
дисков
2
второй дисковод
оптических дисков.
3
кабель передачи
данных
4
кабель питания
5
разъем на системной
плате
6
отверстия для винтов
в отсеке для
дисковода оптических
дисков (2 шт.)
1
2
3
4
5
6
