Обратная установка мини
-платы
1.
Выньте новую мини
-плату из упаковки.
2.

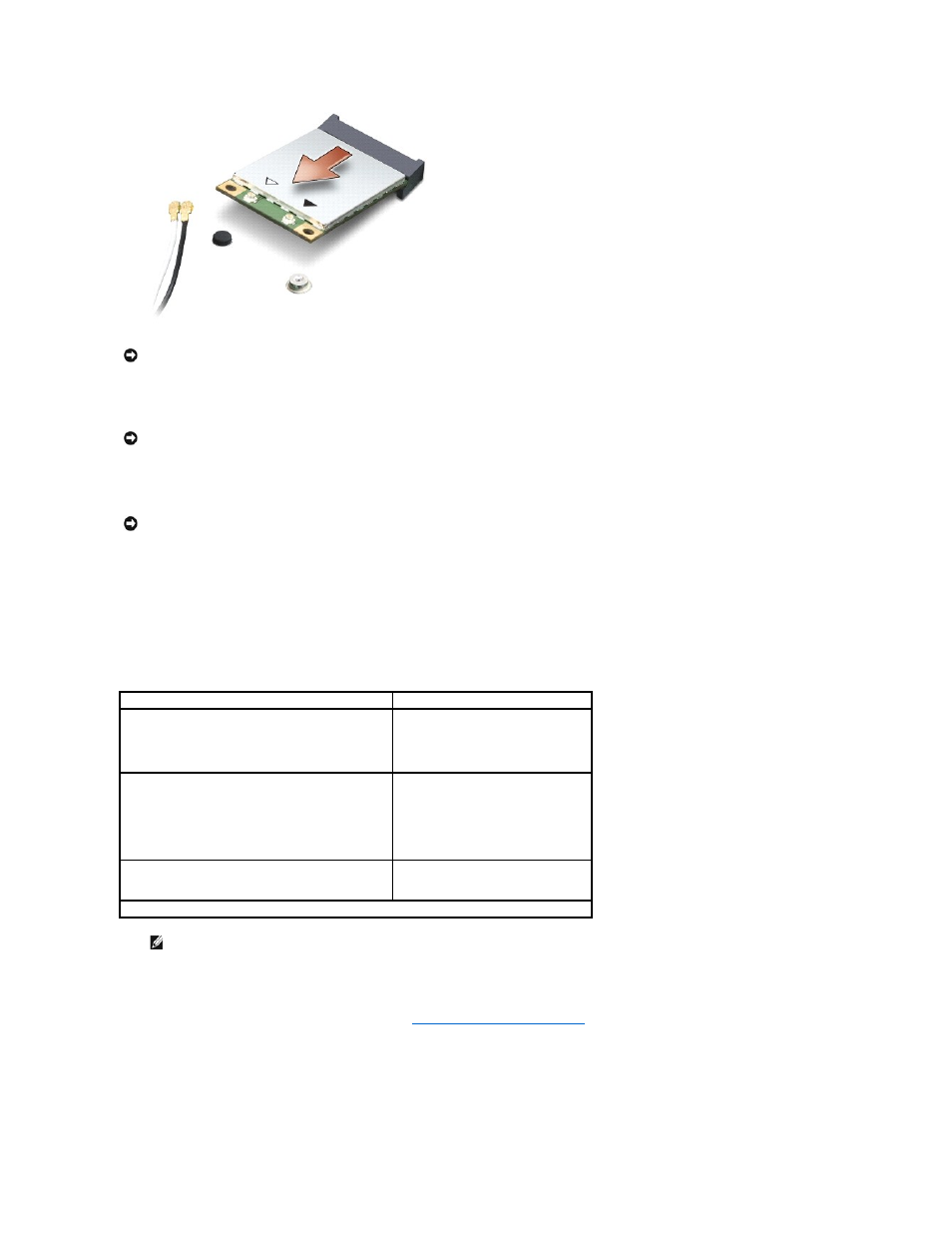

Вставьте разъем мини
-платы под углом 45 градусов в соответствующий разъем на системной плате. Например, разъем для платы беспроводной
локальной сети помечен
WLAN, и так далее.
3.
Нажмите на другой конец платы
Mini-Card вниз, в слот системной платы.
4.
Установите на место крепежный винт
.
5.
Подсоедините соответствующие антенные кабели к устанавливаемой мини
-плате. В приведенной ниже таблице описывается схема цветов
антенных кабелей для каждой мини
-платы, поддерживаемой компьютером.
6.
Закрепите неиспользуемые антенные кабели в защитном майларовом хомуте
.
7.
Установите на место нижнюю крышку
(смотрите раздел
Обратная установка нижней крышки
).
8.
Вставьте аккумулятор в отсек и задвиньте до щелчка
.
9.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию смотрите в Руководстве по технологиям Dell.
ВНИМАНИЕ
:
Храните извлеченную мини
-плату в защитной антистатической упаковке. Дополнительную информацию смотрите в разделе
«Защита от электростатического разряда» в инструкциях по технике безопасности
, прилагаемых к компьютеру.
ВНИМАНИЕ
:
Установите мини
-плату сверхширокополосной сети (UWB) в слот беспроводной глобальной сети (WWAN) или беспроводной
персональной сети
(WPAN). Не устанавливайте мини-плату сверхширокополосной сети (UWB) в слот для платы беспроводной локальной сети
(WLAN). Это может привести к повреждению компьютера.
ВНИМАНИЕ
:
Равномерно надавите на плату
, чтобы задвинуть ее в слот. Если приложить слишком большое усилие, можно повредить разъем.
Разъемы на мини
-плате
Схема цветов антенных кабелей
WWAN (2 антенных кабеля)
Основной
WWAN (белый треугольник)
Вспомогательный
WWAN (черный треугольник)
белый с серой полоской
черный с серой полоской
WLAN (2 или 3 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
MIMO WLAN (*серый треугольник)
Белый
черный
серый
WPAN (один антенный кабель)
WPAN
Синий
* Разъем MIMO WLAN является дополнительным и может отсутствовать на некоторых компьютерах.
ПРИМЕЧАНИЕ
:
Серый антенный кабель может отсутствовать на некоторых компьютерах
. Наличие серого антенного кабеля в отсеке мини-
платы зависит от типа дисплея
.
