Определение параметров портов
VLAN
Страница
(Параметры VLAN для порта) содержит поля для управления портами, входящими в группу VLAN. Идентификатор Port
Default VLAN ID (PVID) настраивается на странице
(Параметры VLAN для порта). Все непомеченные пакеты, поступающие на
устройство
, маркируются идентификатором PVID портов.
(Параметры VLAN для порта), выберите Switch (Коммутатор)®
VLAN®
Port Settings (Параметры порта) на
панели дерева
.
Рис

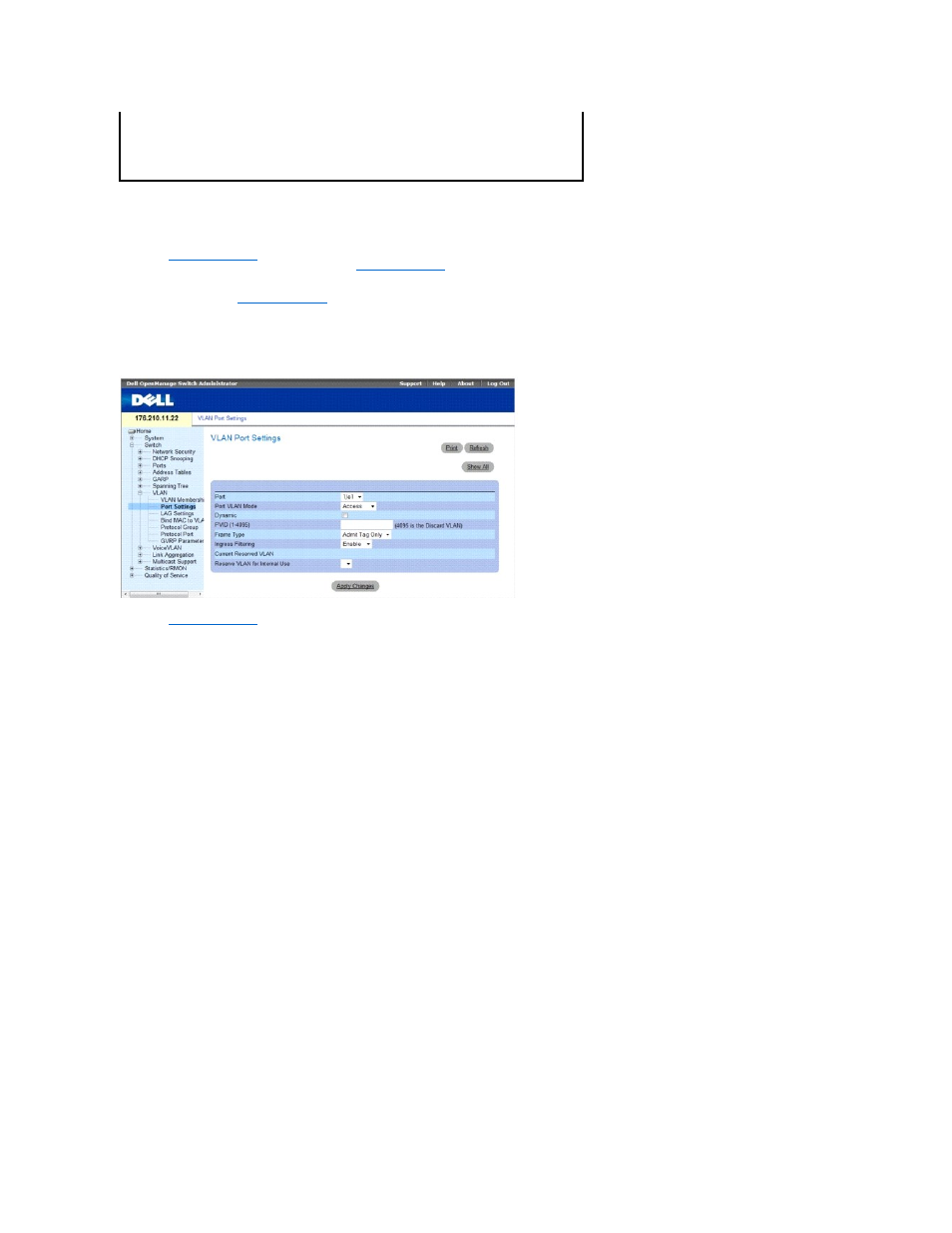

. 7-48. Страница VLAN Port Settings (Параметры порта VLAN)
Страница
(Параметры порта VLAN) содержит следующие поля:
l
Port (Порт). Номер порта, входящего в VLAN.
l
Port VLAN Mode (Режим порта VLAN). Режим работы порта. Возможные значения:
¡
Customer (Настраиваемый). Порт принадлежит к группе VLAN. Когда порт находится в режиме Customer (Настраиваемый),
дополнительная метка является для каждого клиента идентификатором
VLAN (VLAN ID), что обеспечивает частный характер сетевого
трафика и его изолированность
.
¡
General (Общий). Порт принадлежит нескольким группам VLAN, каждая из них определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
¡
Access (Доступен). Порт принадлежит к одной непомеченной группе VLAN. Когда порт находится в режиме доступа (Access), типы
пакетов
, которые принимаются на порт, нельзя назначить. Невозможно включить или отключить входящий фильтр на порте доступа.
¡
Trunk (Транк). Порты принадлежат группе VLAN, в которой все порты помечаются (кроме одного порта, который может остаться
непомеченным
).
l
Dynamic (Динамический). Назначает порт MAC-адресу, подключенному к порту, и определенном на основе сети VLAN.
¡
Флажок установлен
. Этот порт может быть зарегистрирован в динамической сети VLAN.
¡
Флажок снят
. Этот порт не может быть зарегистрирован в динамической сети VLAN.
l
PVID (1-4095). Присваивает идентификатор VLAN непомеченным пакетам. Возможны следующие значения: 1-4095. VLAN 4095 определяется в
соответствии со стандартом и принятой практикой в отрасли
, как «discard VLAN». Пакеты, определенные в эту группу «Игнорируемая VLAN»,
опускаются
.
l
Frame Type (Тип кадра). Тип пакетов, принимаемый портом. Возможные значения:
¡
Admit Tag Only (Разрешить только помеченные). Порт принимает только помеченные пакеты.
¡
Admit All (Разрешить все). Порт принимает и помеченные, и непомеченные пакеты.
l
Ingress Filtering (Фильтрация на входе). При фильтрации на входе отклоняются пакеты, предназначенные для групп VLAN, к которым не
принадлежит определенный порт
.
¡
Enable (Включить). Фильтрация на входе включена.
¡
Disable (Выключить). Фильтрация на входе для указанного порта выключена.
l
Current Reserved VLAN (Текущая резервная группа VLAN). Группа VLAN, в настоящее время выделенная системой в качестве резервной
группы
VLAN.
l
Reserve VLAN for Internal Use (Резервная группа VLAN для внутреннего использования). Группа VLAN, выбранная пользователем в качестве
резервной группы
VLAN, если она не используется системой.
console(config-if)# switchport mode general
console(config-if)# switchport general allowed vlan add 23,25 tagged
console(config-if)# switchport general pvid 25
