108
Индикаторы
Снятие задней платы светодиодов
1 Выполните действия, описанные в разделе «Перед установкой» на
2 Снимите крышку компьютера (см. раздел «Снятие крышки корпуса
3 Снимите системную плату (см. «Извлечение системной платы» на
4 Отсоедините кабель REAR_LED_SENSOR от основной платы ввода-
вывода (см. «Компоненты основной платы ввода-вывода» на стр. 101).

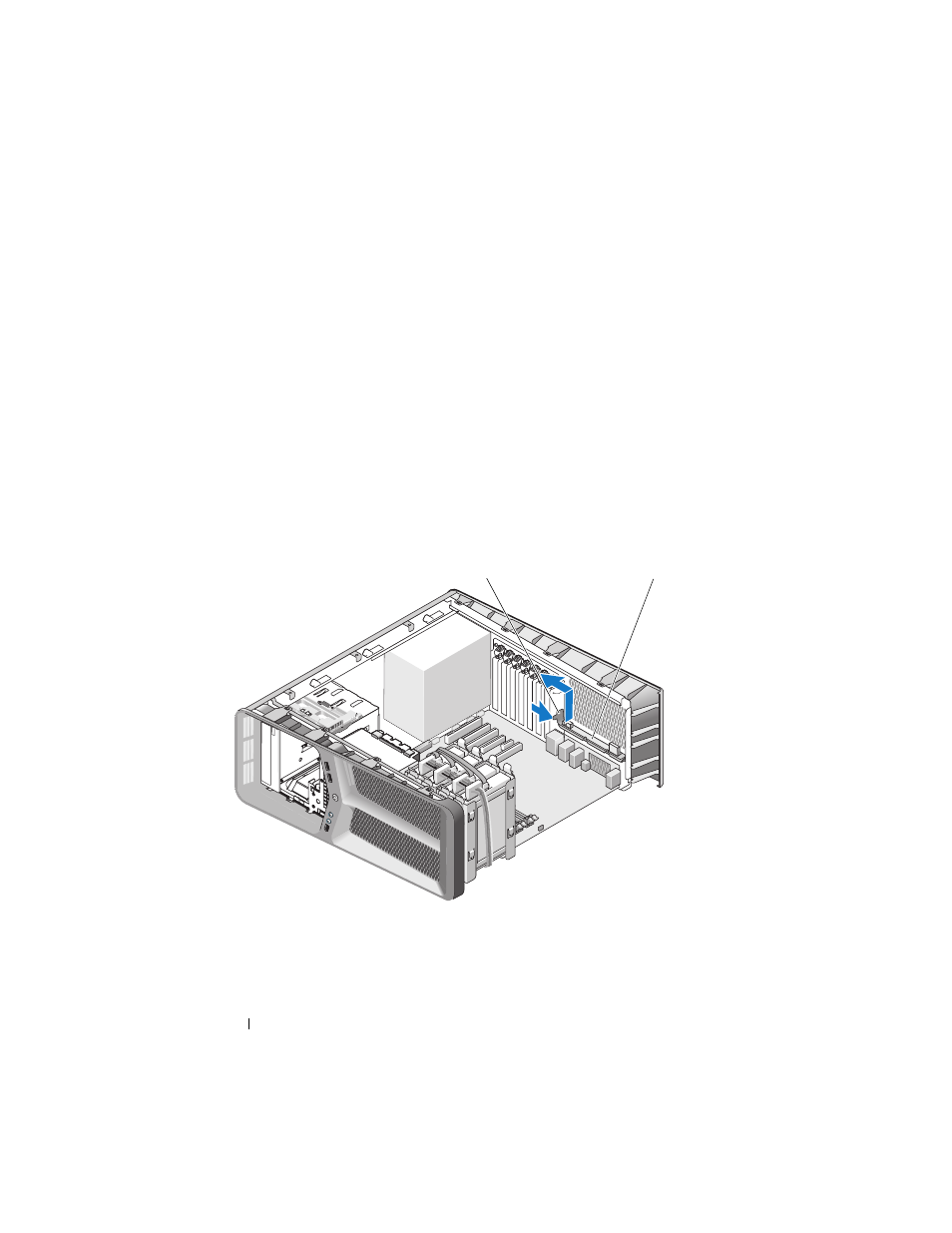

5 Осторожно нажмите на защелку, отодвинув ее в сторону от корпуса,
чтобы освободить заднюю плату светодиодов, а затем поднимите ее
вверх и в сторону от компьютера.
1
защелка
2
задняя плата светодиодов
1
2
