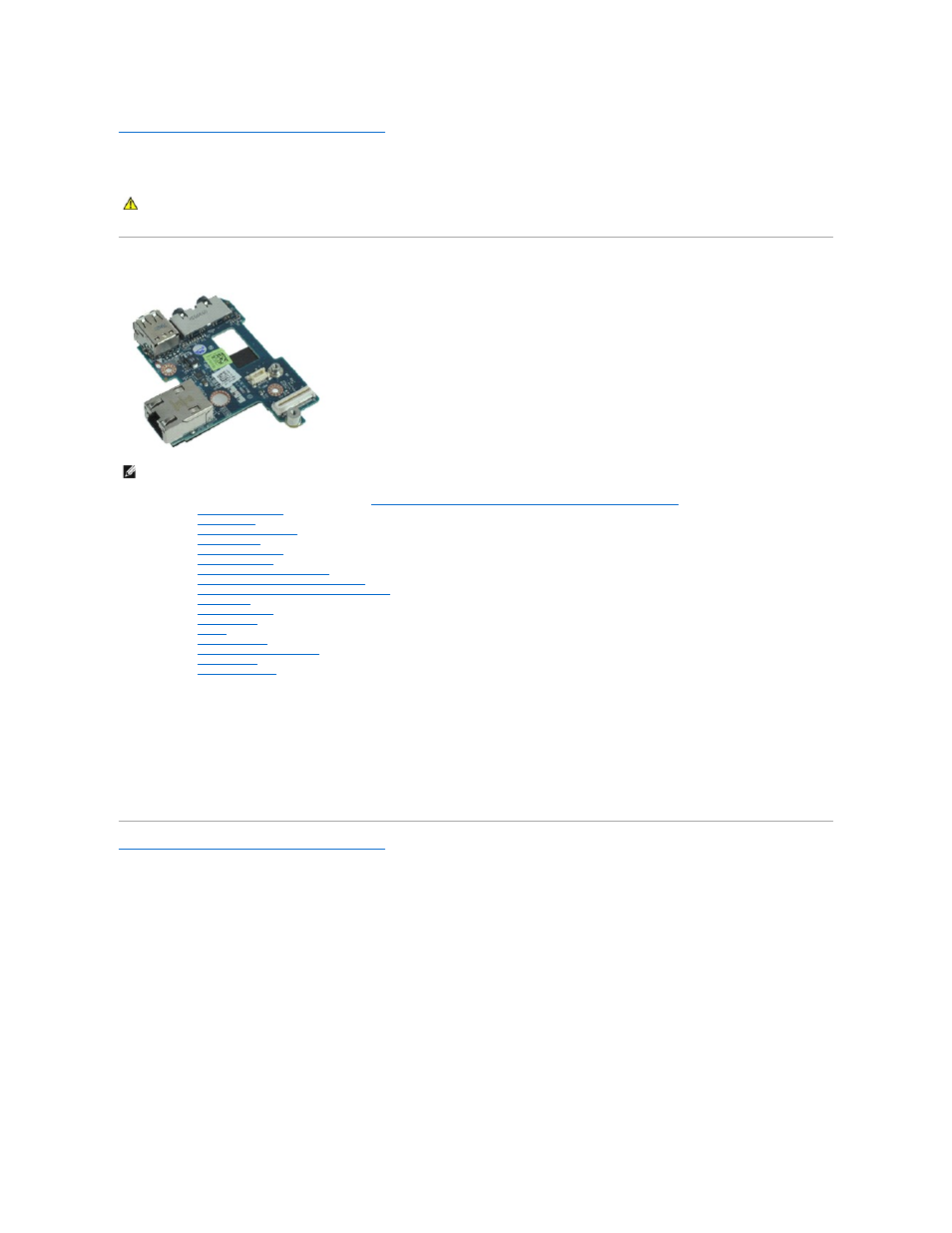

Плата портов ввода
-вывода
Руководство по обслуживанию Dell™ Latitude™ E6410/E6410 ATG
Извлечение платы портов ввода
-вывода
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките
крышку порта
ATG
(применимо только к компьютерам E6410 ATG).
3.
Извлеките
аккумулятор
.
4.
Извлеките
оптический дисковод
.
5.
Извлеките
жесткий диск
.
6.
Извлеките
крышки шарниров
.
7.
Извлеките
съемную панель
.
8.
Извлеките
батарейку типа «таблетка»
.
9.
Извлеките
радиатор и вентилятор процессора
.
10.
Извлеките
крышку со светодиодными индикаторами
.
11.
Извлеките
клавиатуру
.
12.
Извлеките
дисплей в сборе
.
13.
Извлеките
упор для рук
.
14.
Извлеките
модем
.
15.
Извлеките
разъем модема
.
16.
Извлеките
каркас платы
ExpressCard
.
17.
Извлеките
упор для рук
.
18.
Извлеките
системную плату
.
19.
Выверните винт
, которым плата портов ввода-вывода крепится к компьютеру.
20.
Поднимите левый угол платы портов ввода
-вывода и извлеките ее из компьютера.
Установка платы портов ввода
-вывода
Чтобы установить на место плату портов ввода
-вывода, выполните описанные выше действия в обратном порядке.
Назад к разделу «Извлечение и установка компонентов»
ОСТОРОЖНО
!
Перед началом работы с внутренними компонентами компьютера ознакомьтесь с указаниями по технике безопасности
,
прилагаемыми к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности смотрите на начальной странице
раздела о соответствии нормативным требованиям по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Для просмотра приведенных ниже иллюстраций вам может понадобиться установить Adobe® Flash® Player с веб-узла Adobe.com.
