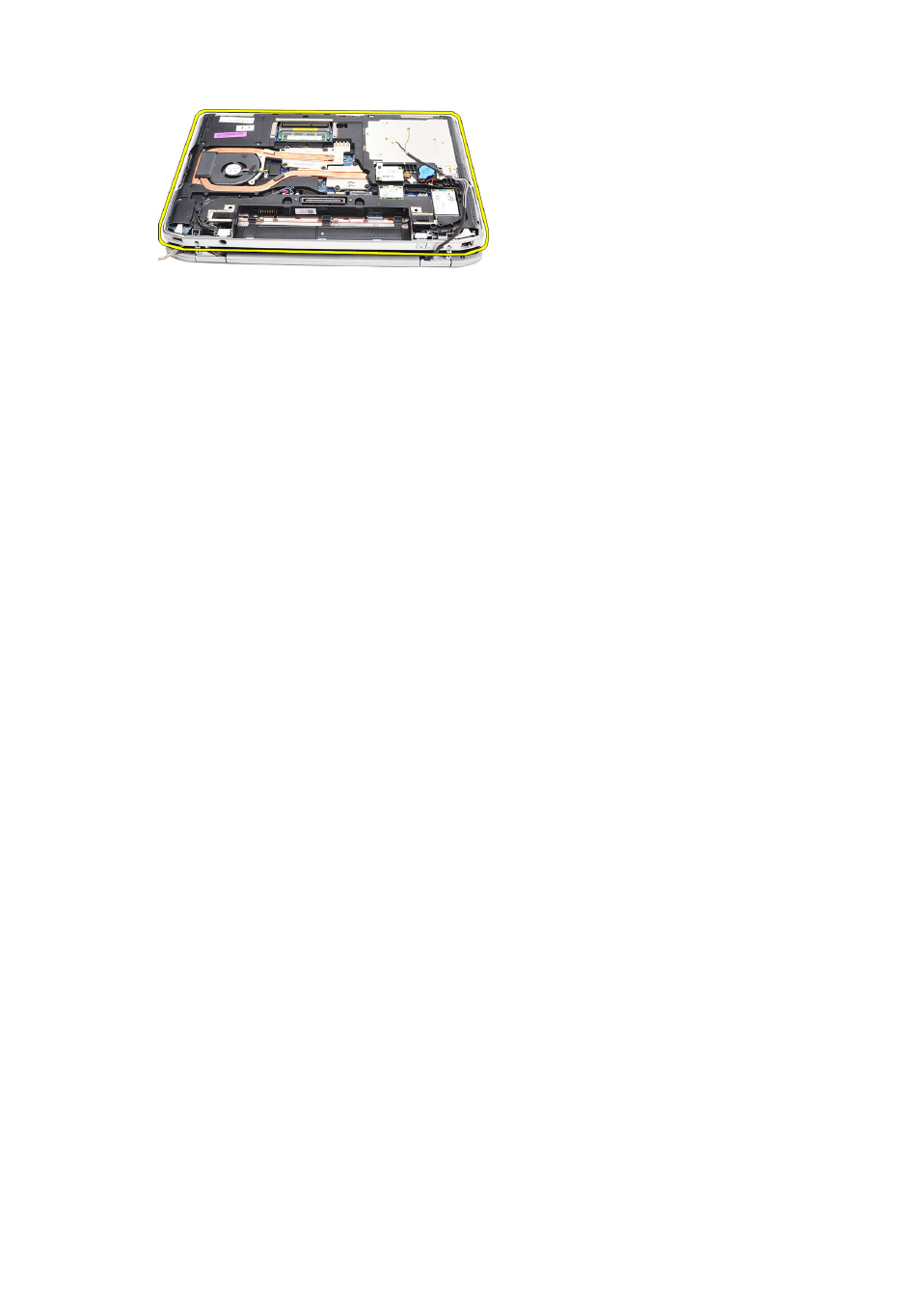

Установка
дисплея в сборе
1. Протяните кабель низковольтной дифференциальной передачи
сигналов
(LVDS) и антенные кабели беспроводной сети через отверстия
в
нижнем основании корпуса.
2. Прикрепите шарниры дисплея в сборе к нижнему основанию корпуса.
3. Вверните обратно и затяните винты, которыми дисплей в сборе
крепится
к корпусу компьютера.
4. Уложите кабель LVDS вдоль соответствующего отсека и подсоедините
разъем
к системной плате.
5. Установите скобу крепления кабеля LVDS.
6. Затяните винты, которыми скоба крепится на месте.
7. Уложите антенны беспроводной локальной сети (WLAN) и (или)
беспроводной
глобальной сети (WWAN) вдоль соответствующих
отсеков
и подсоедините антенны к модулю WLAN и (или) WWAN.
8. Установите нижнюю
9. Установите батарею.
10. Выполните процедуры, приведенные в разделе После
86
