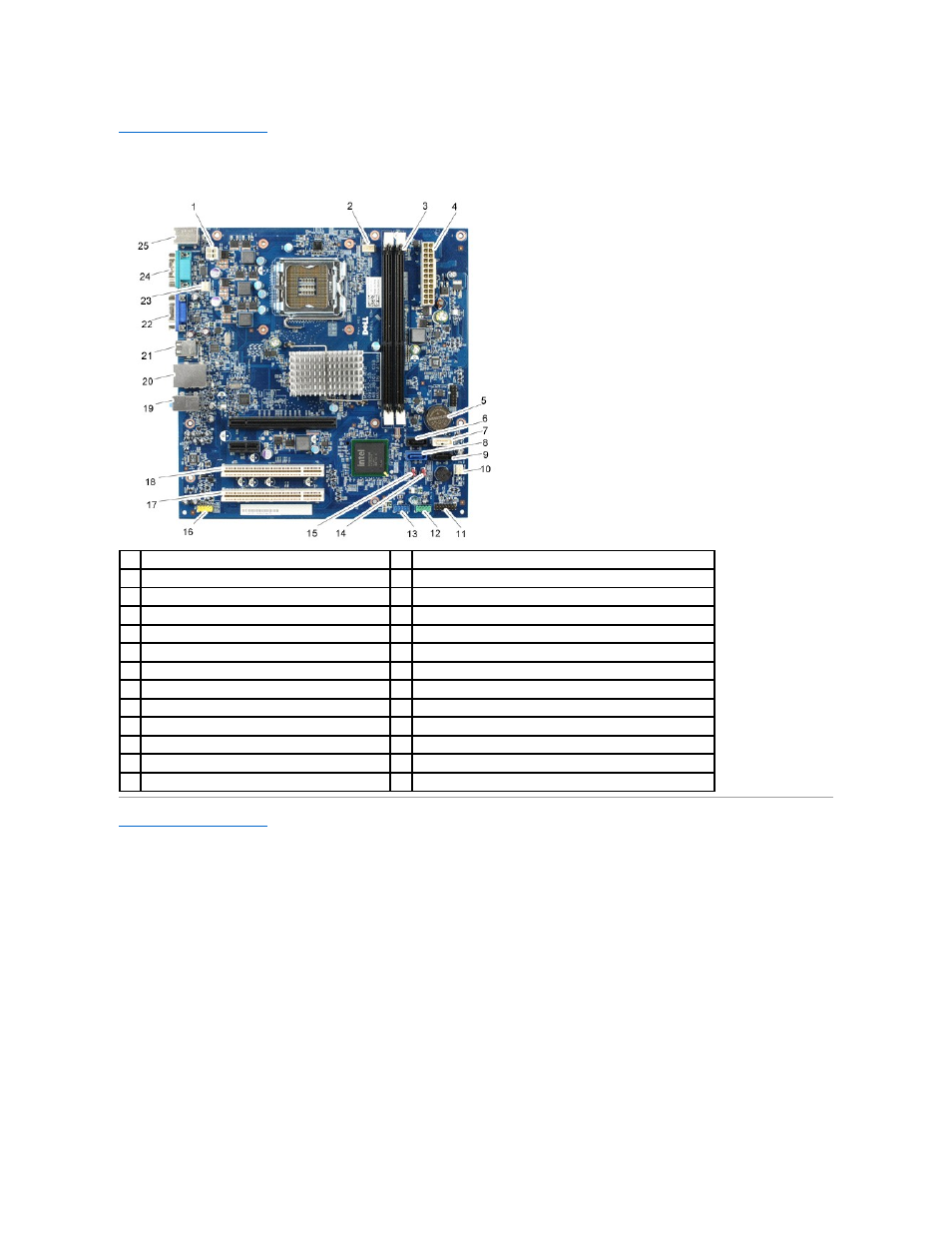

Расположение компонентов системной платы
Руководство по обслуживанию Dell™ Vostro™ 230 —
Mini Tower
Назад на страницу содержания
1
Разъем питания
(PWR1)
2
Питание блока радиатора
/вентилятора процессора (CPUFAN1)
3
Разъемы модуля памяти
(2)
4
Основной разъем питания
5
Гнездо батареи
6
Разъем диска
SATA (SATA3)
7
Разъем диска
SATA (SATA2)
8
Разъем диска
SATA (SATA0)
9
Разъем диска
SATA (SATA1)
10
Разъём вентилятора корпуса
2 (SYS FAN2)
11
Разъём кнопки питания и индикаторов
(LEDH1)
12
Разъем передней панели ввода
-вывода (USBF1)
13
Разъём устройства чтения карт памяти
(USBF_INT1)
14
Перемычка
CMOS (CMOS1)
15
Перемычка защиты паролем
(PW_CLR1)
16
Аудиоразъем
(AUDIOF1)
17
разъем
PCI (PCI1)
18
разъем
PCI (PCI2)
19
Аудиоразъемы
20
один сетевой порт и два порта
USB
21
Два порта
USB
22
Видеовыход на плате
(VGA)
23
Разъем вентилятора системного блока
(SYSFAN1)
24
Разъем последовательного порта
25
разъемы
PS/2 для мыши и клавиатуры
