Снятие платы преобразователя |
23
6
Снятие платы преобразователя
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«
Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«
После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной информации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
Последовательность действий
1
Поднимите защелку на разъеме кабеля питания подсветки дисплея и
отсоедините кабель питания подсветки дисплея от платы преобразователя.
2
Отсоедините кабель преобразователя от платы преобразователя.
3
Выкрутите винты, которыми плата преобразователя крепится к корпусу
компьютера.
4
Приподнимите плату преобразователя и снимите ее с корпуса компьютера.

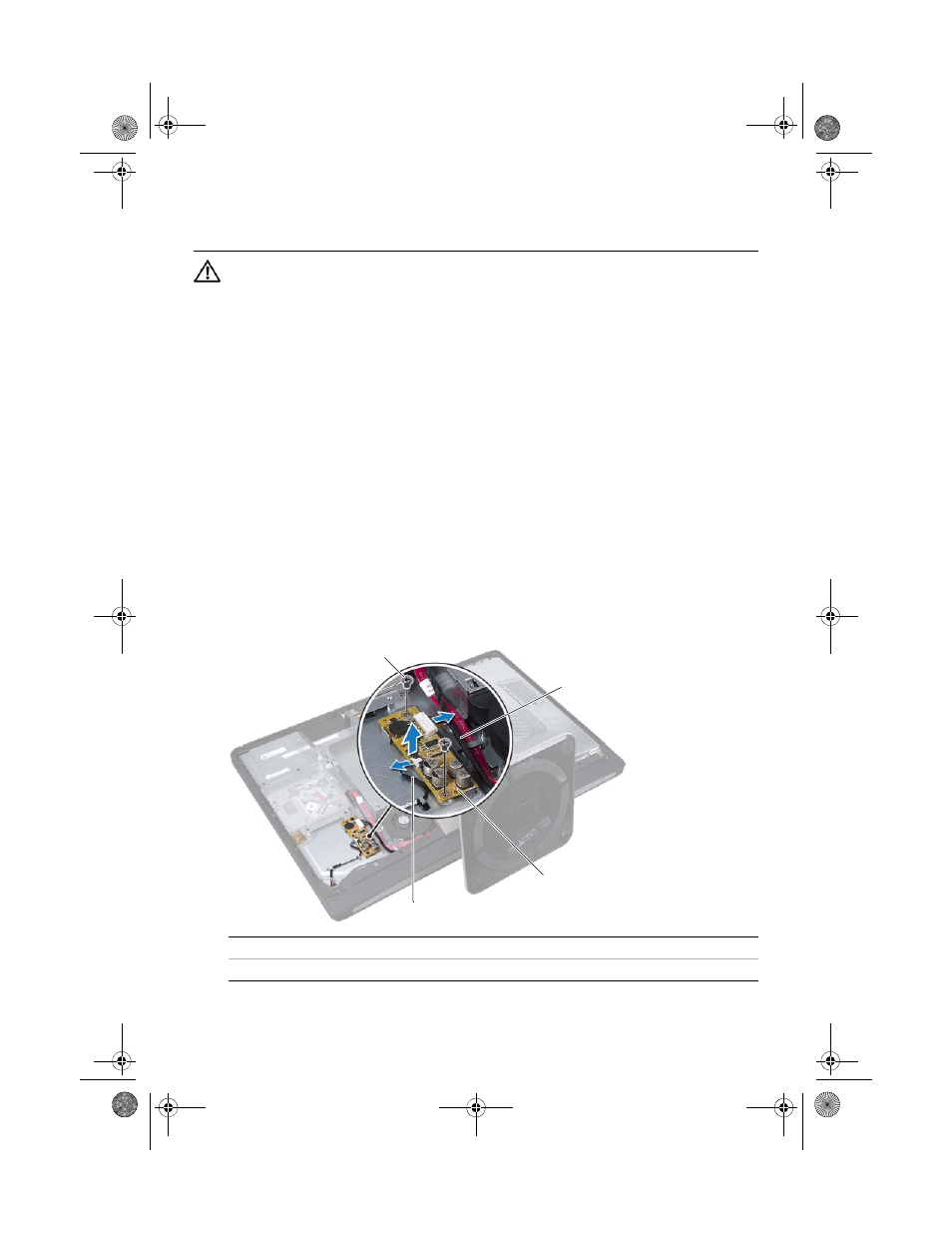

1
винты (2)
2
кабель преобразователя
3
плата преобразователя
4
кабель питания подсветки дисплея
4
2
3
1
