10.
Установите все платы расширения
, которые были сняты (см. раздел
Замена платы
PCI/PCI Express
).
11.
Установите на место кожух вентилятора платы
PCI и невыпадающие винты в верхней его части.
12.
Установите на место крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
13.
Подключите компьютер и устройства к электросети и включите их
.
Замена блока вентилятора процессора
1.
Извлеките кожух вентилятора разъема для платы
(см. раздел
Извлечение разъема для карт памяти и кожухов вентилятора процессора
).
2.
Снимите кожух вентилятора процессора
(см. раздел
Извлечение разъема для карт памяти и кожухов вентилятора процессора
3.
Отсоедините кабель вентилятора от разъема
FAN_CPU_FRONT на главной панели (см. раздел
Главная панель
).
4.
Ослабьте невыпадающие винты
, закрепляющие кожух вентилятора процессора на корпусе, затем поверните кожух назад.
5.
Чтобы установить блок вентилятора процессора
, совместите пазы для петель кожуха вентилятора процессора с направляющими для петель,
расположенными на корпусе
.
6.
Осторожно поверните кожух вентилятора процессора в сторону вентилятора
, затем затяните два невыпадающих винта.
7.
Подключите кабель вентилятора к заднему разъему для вентилятора на плате цепи светодиодных индикаторов
, расположенной в задней части
корпуса
.
8.
Установите на место кожух вентилятора процессора в верхнюю часть блока вентилятора процессора и затяните два невыпадающих винта
.
9.
Установите на место крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
10.
Подключите компьютер и периферийные устройства к сети питания и включите их
.
Замена вентилятора жесткого диска
1.
Выполните процедуры
, описанные в разделе
Перед началом работы
.
2.
Снимите крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
).
3.
Извлеките все установленные модули памяти
(см. раздел
Замена модуля
(модулей) памяти
).

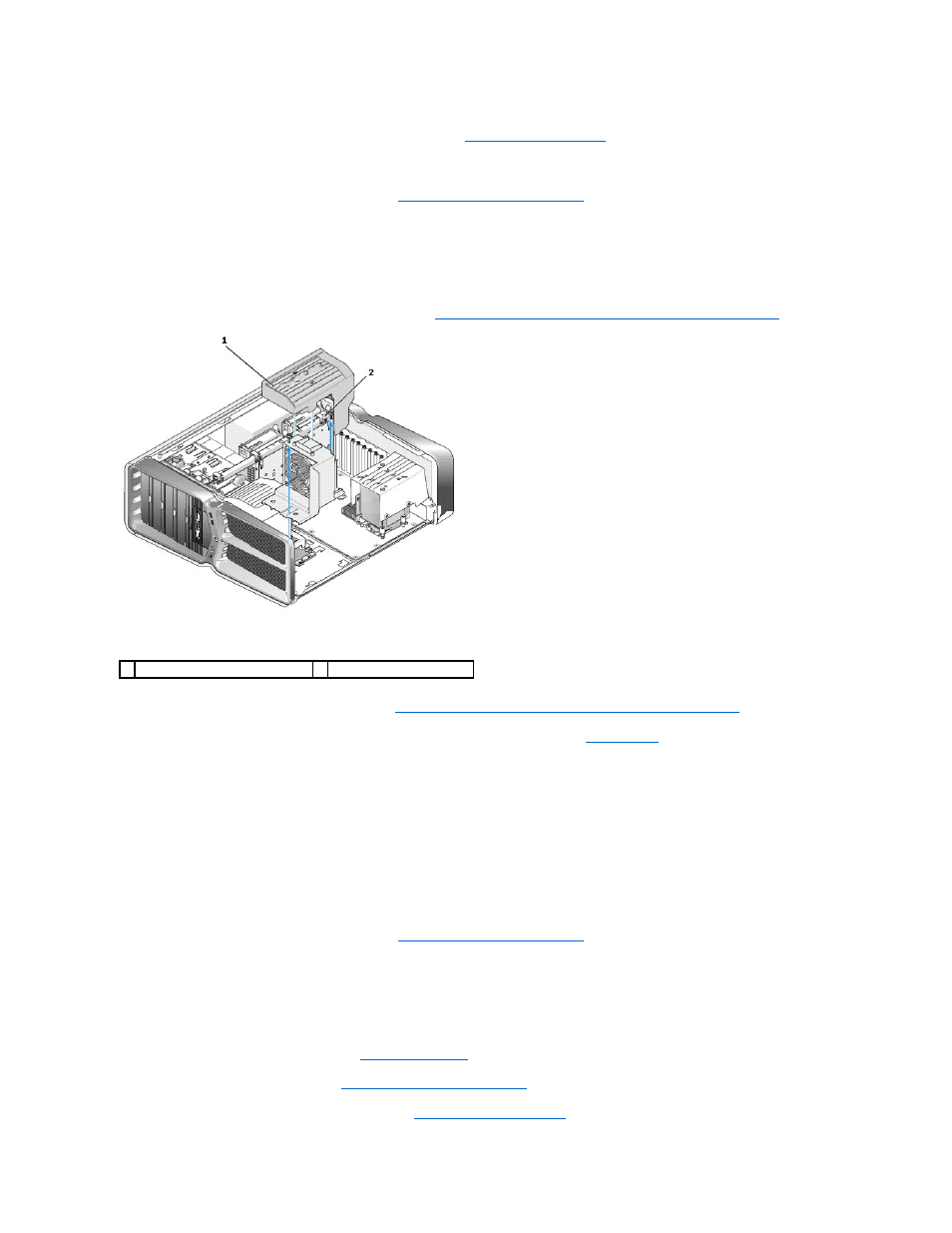

1 Кожух вентилятора процессора
2 Невыпадающие винты (2)
