Установка и замена компонентов
135
c
Приподнимите плату и выньте ее из разъема.
ВНИМАНИЕ.
Разъем платы сконструирован так, чтобы обеспечить правильность подсоединения. Если
чувствуется сопротивление, переустановите плату, чтобы более точно совместить ее с разъемом.
6 Установите плату.
ВНИМАНИЕ.
Во избежание повреждения платы WWAN не следует проводить кабели над платой или под ней.
a
Совместите плату с разъемом под углом 45 градусов и нажмите на плату, чтобы установить ее
в разъем до щелчка.
ПРИМЕЧАНИЕ.
Большинство антенных разъемов имеют цветовую маркировку, соответствующую цвету
кабеля. Более конкретную информацию по подключению кабелей к соответствующим разъемам смотрите
в документации, прилагаемой к плате WWAN.
b
Подсоедините антенные кабели к плате WWAN, убедившись в правильности прокладки кабелей.

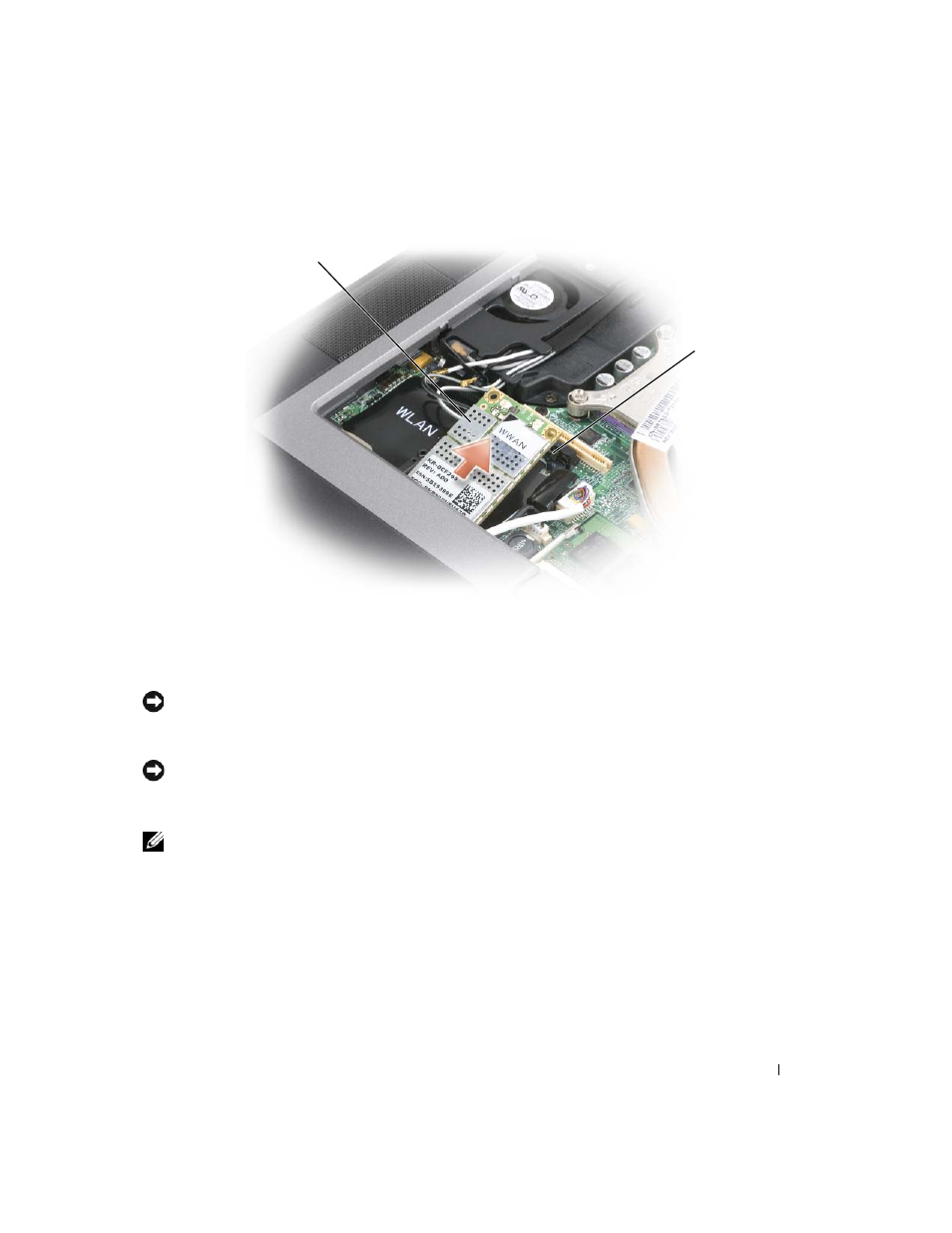

1
плата беспроводной
глобальной сети
2
металлическая скоба
1
2
