6.
Установите
монтажные
скобы
(
1 ),
как
показано
для
библиотеки
2U,
с
обеих
сторон
библиотеки
с
помощью
удаленных
винтов
и
дополнительного
короткого
винта
с
утопленной
головкой
из
монтажного
набора.
(Для
библиотеки
4U
применяются
аналогичные
фиксаторы
и
монтажные
скобы.)
7.
Установив
фиксаторы
и
монтажные
скобы,
задвиньте
библиотеку
по
направляющим
(см.
рисунки
и
в
стойку
до
упора.
Затем
осторожно
надавите
на
библиотеку,
чтобы
закрепить
фиксаторы,
установленные
с
каждой
стороны
библиотеки,
и
выровняйте
монтажные
скобы
с
вертикальными
направляющими
стойки.
8.
Закрепите
библиотеку
в
стойке
для
библиотеки
2U,
для
библиотеки
4U).
Для
этого
установите
винт
(
1
)
в
центральное
отверстие
каждой
монтажной
скобы
и
затяните
его
с
помощью
отвертки
№
2.
a77ug177

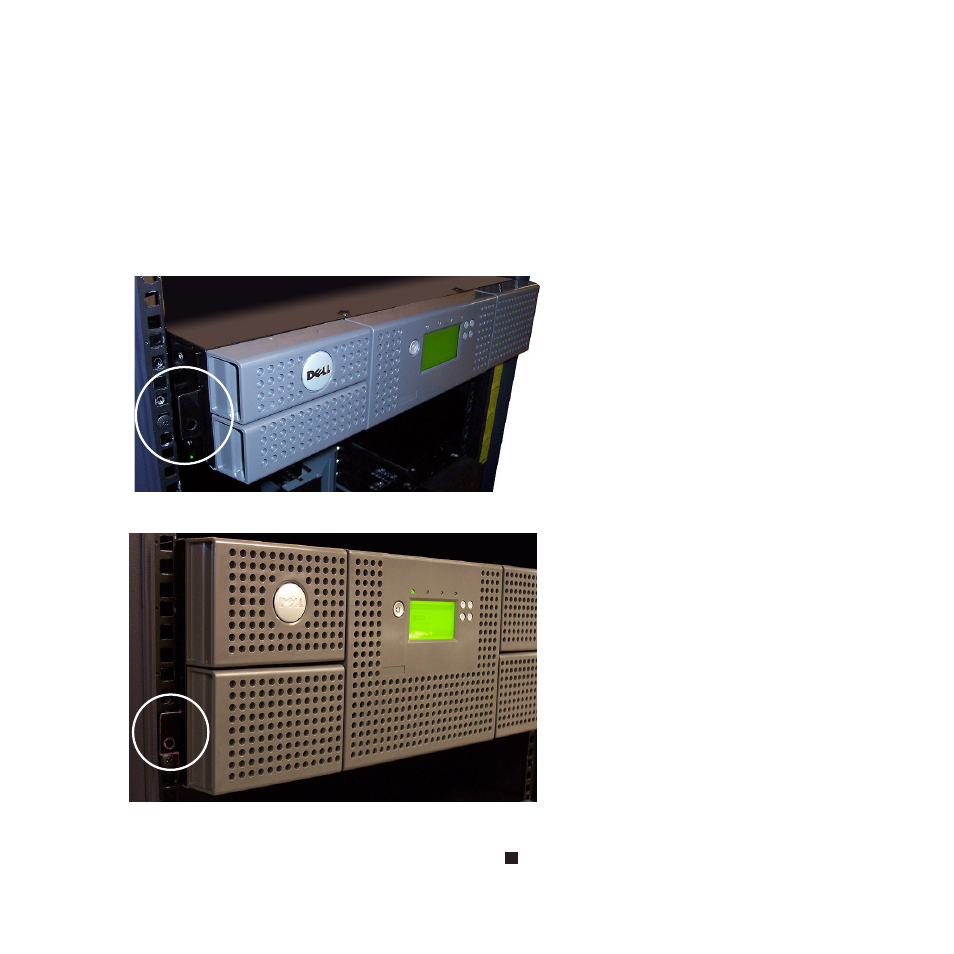

Рисунок
4-12.
Установка
библиотеки
2U
в
стойку
a77ug174
Рисунок
4-13.
Установка
библиотеки
4U
в
стойку
