Платы
7 Поверните держатель платы обратно, установив его в изначальное
положение, нажмите на его край, чтобы лепесток установился на место
до щелчка.
8 Прикрепите мост графических адаптеров (если требуется для
конфигурации с двумя графическими адаптерами), уверенно нажимая
на него таким образом, чтобы он полностью закрыл лепестки разъема.
ВНИМАНИЕ:
Для подключения сетевого кабеля сначала подсоедините
сетевой кабель к сетевому порту или устройству, а затем – к компьютеру.
9 По возможности поместите ниже держатель платы, расположенный над
установленными платами, и установите его на место до щелчка.
10 Установите крышку корпуса на место (см. раздел «Установка крышки
корпуса компьютера» на стр. 119).
11 Подключите компьютер и устройства к электросети и включите их.

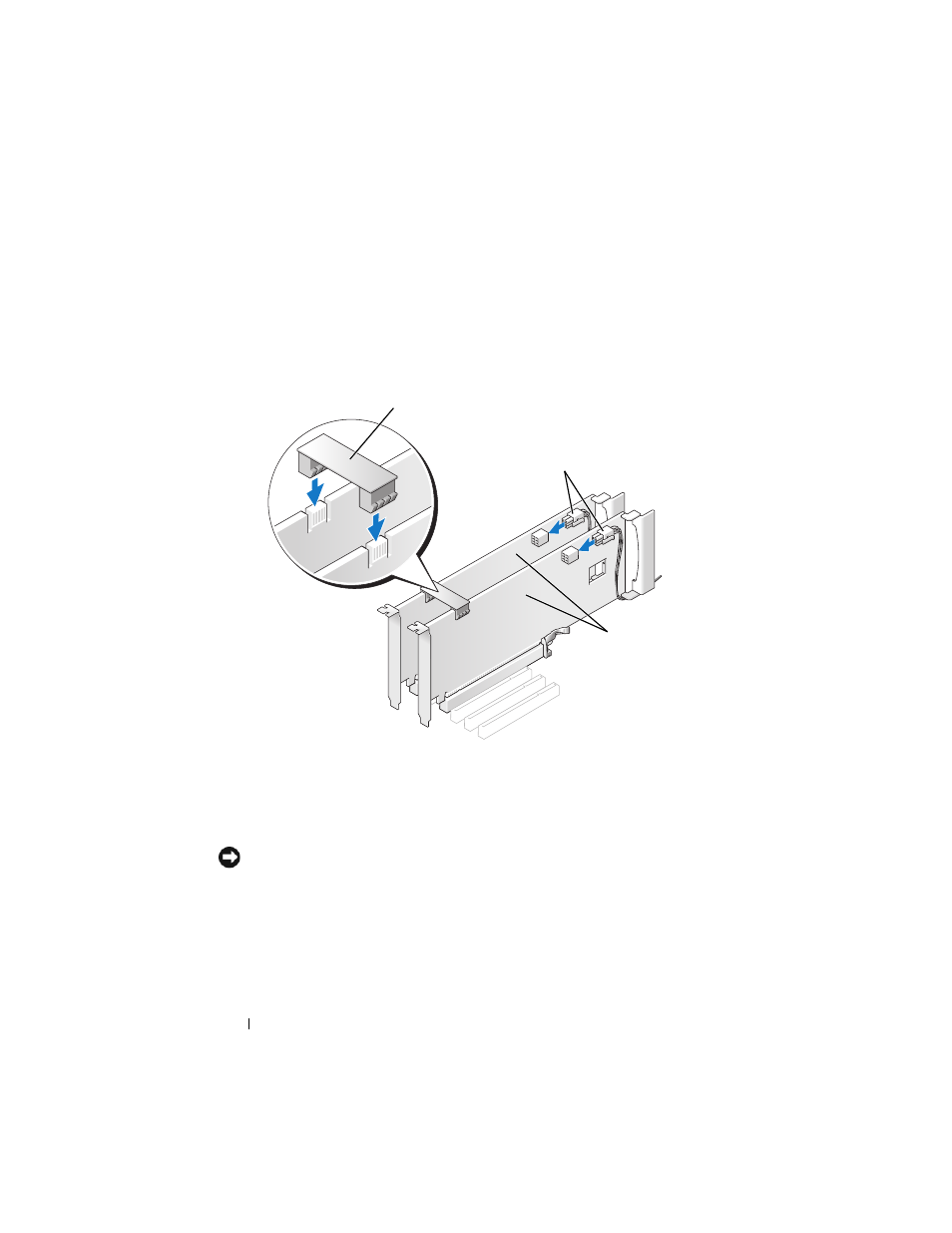

1 мост графического адаптера (отсутствует
в некоторых конфигурациях с двумя
графическими адаптерами)
2 разъемы питания (2)
3 графические адаптеры dual-PCI Express
1
3
2
