Установка и замена компонентов
295
ВНИМАНИЕ.
Во избежание повреждения проверьте правильность
совмещения процессора с разъемом, и не прикладывайте чрезмерных
усилий при установке процессора.
7
Осторожно вставьте процессор в разъем, не нажимая на него, и убедитесь,
что он вставлен правильно.
8
Когда процессор будет полностью вставлен в разъем, закройте крышку
процессора.

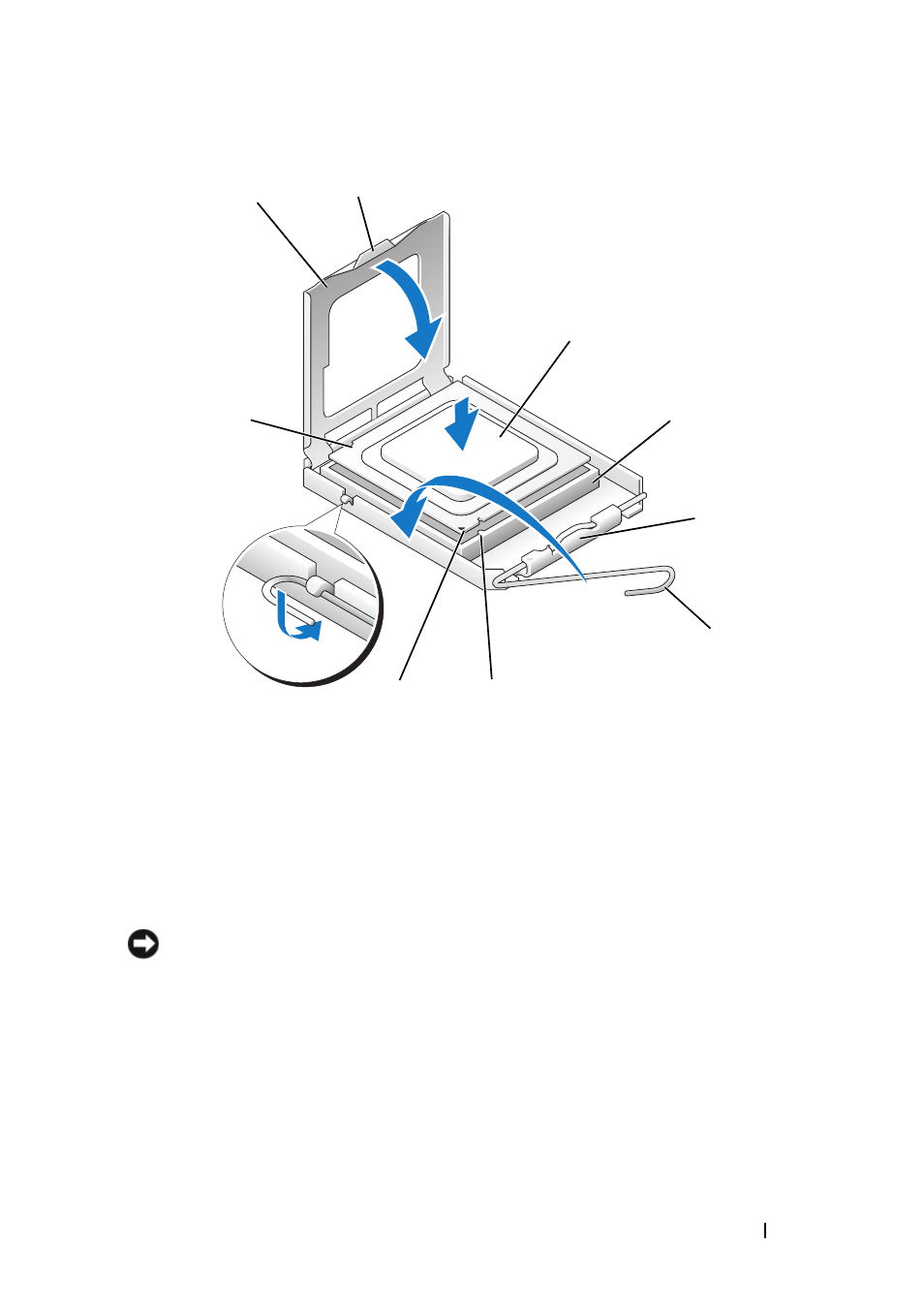

1
крышка процессора
2
выступ
3
процессор
4
разъем процессора
5
центральная защелка крышки 6
рычажок фиксатора
7
передний установочный паз 8
указатель контакта 1
разъема и процессора
9
задний установочный паз
1
3
4
6
8
7
9
2
5
