Обратная установка упора для рук, E5500, Обратная установка упора для рук e5500 – Инструкция по эксплуатации Dell Latitude E5500
Страница 54
12.
Убедитесь
, что вывернуты все винты, которыми крепится упор для рук.
13.
Осторожно подцепите упор для рук и снимите его с нижней панели компьютера
.
14.
Перед снятием упора для рук в сборе с нижней панели компьютера отсоедините от системной платы провода динамика и сенсорной панели
.
15.
Снимите упор для рук в сборе с компьютера
.
Обратная установка упора для рук
E5500
1.
Осторожно подсоедините кабели динамика и сенсорной панели обратно к системной плате
.
2.
Совместите упор для рук с основанием компьютера и аккуратно защелкните его
.
3.
Вверните обратно девять винтов
M2,5 x 8 мм в нижнюю панель.
4.
Вверните обратно два винта
M2,5 x 5 мм в верхней панели компьютера, которыми крепится металлическая пластина.
5.
Вверните обратно три винта
M2 x 3 мм в верхнюю часть упора для рук около дисплея.
6.
Установите на место оптический дисковод
(смотрите раздел
Обратная установка оптического дисковода
).
7.
Установите на место дисплей в сборе
(смотрите раздел
Обратная установка дисплея компьютера
E5500 в сборе
).
8.
Установите на место клавиатуру
(смотрите раздел
Обратная установка клавиатуры
).
9.
Установите на место шарнирную крышку
(смотрите раздел
Обратная установка крышки шарнира
).
10.
Закройте дисплей и переверните компьютер
.
11.
Установите на место нижнюю панель основания в сборе
(смотрите раздел
Обратная установка нижней панели основания
E5500 в сборе
).

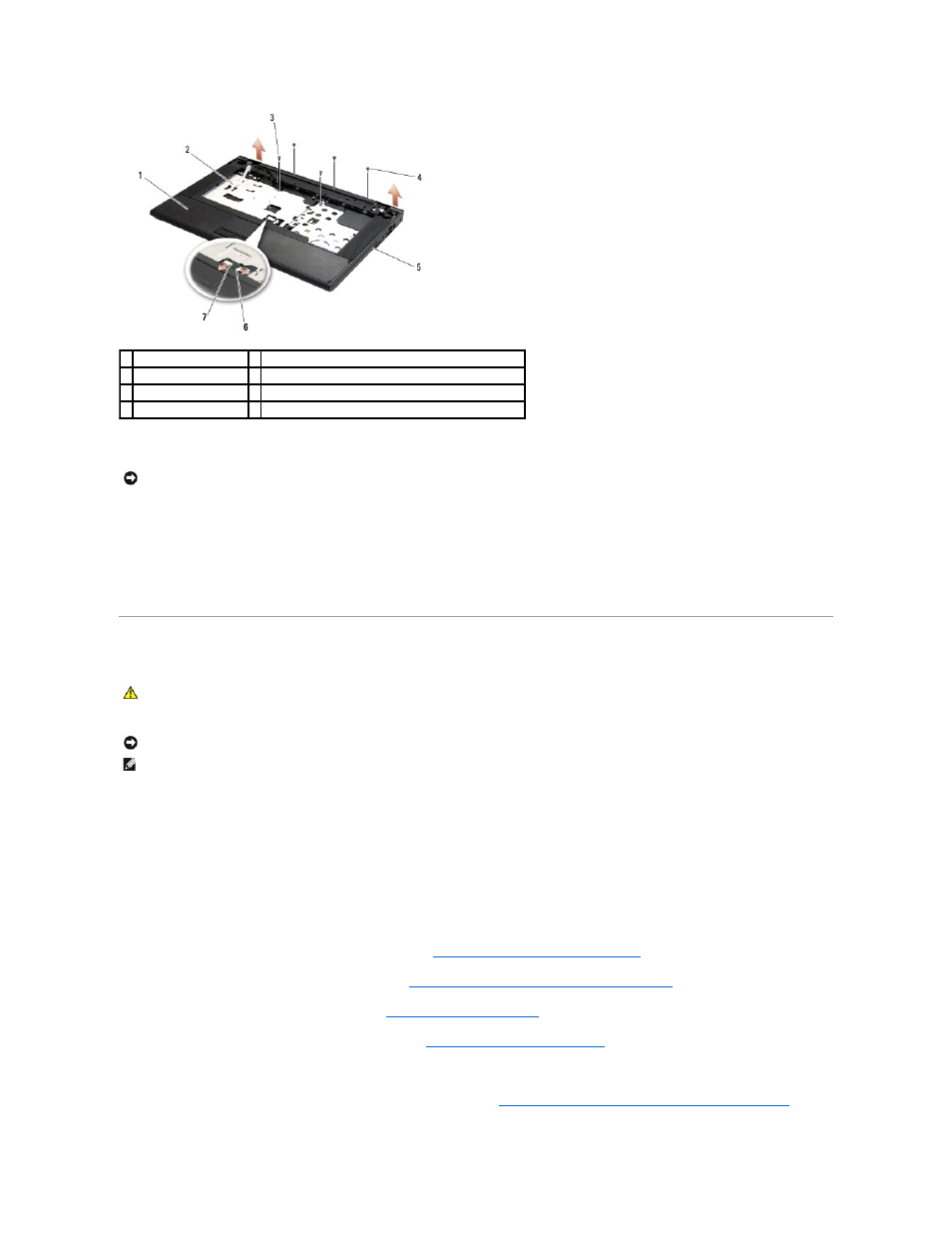

1 упор для рук
2 разъем платы панели со светодиодными индикаторами
3 винты M2,5 x 5 мм (2)
4 винты M2 x 3 мм (3)
5 основание компьютера 6 разъем сенсорной панели
7 разъем динамика
ВНИМАНИЕ
.
Не применяйте силу при отсоединении упора для рук от компьютера
. При возникновении сопротивления аккуратно изогните или
прижмите упор для рук либо выполните движение вдоль кромки
, по направлению от участка, где возникло сопротивление, пока упор для рук не
будет разблокирован
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
. Дополнительные сведения о передовой практике в области техники безопасности смотрите на начальной
странице раздела
Regulatory Compliance (Соответствие стандартам) на веб-узле www.dell.com, расположенной по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Прежде чем вставлять на место упор для рук
, убедитесь в правильности укладки кабеля сенсорной панели и кабеля динамика.
ПРИМЕЧАНИЕ
.
Эта процедура предполагает
, что перед этим была выполнена процедура извлечения.
