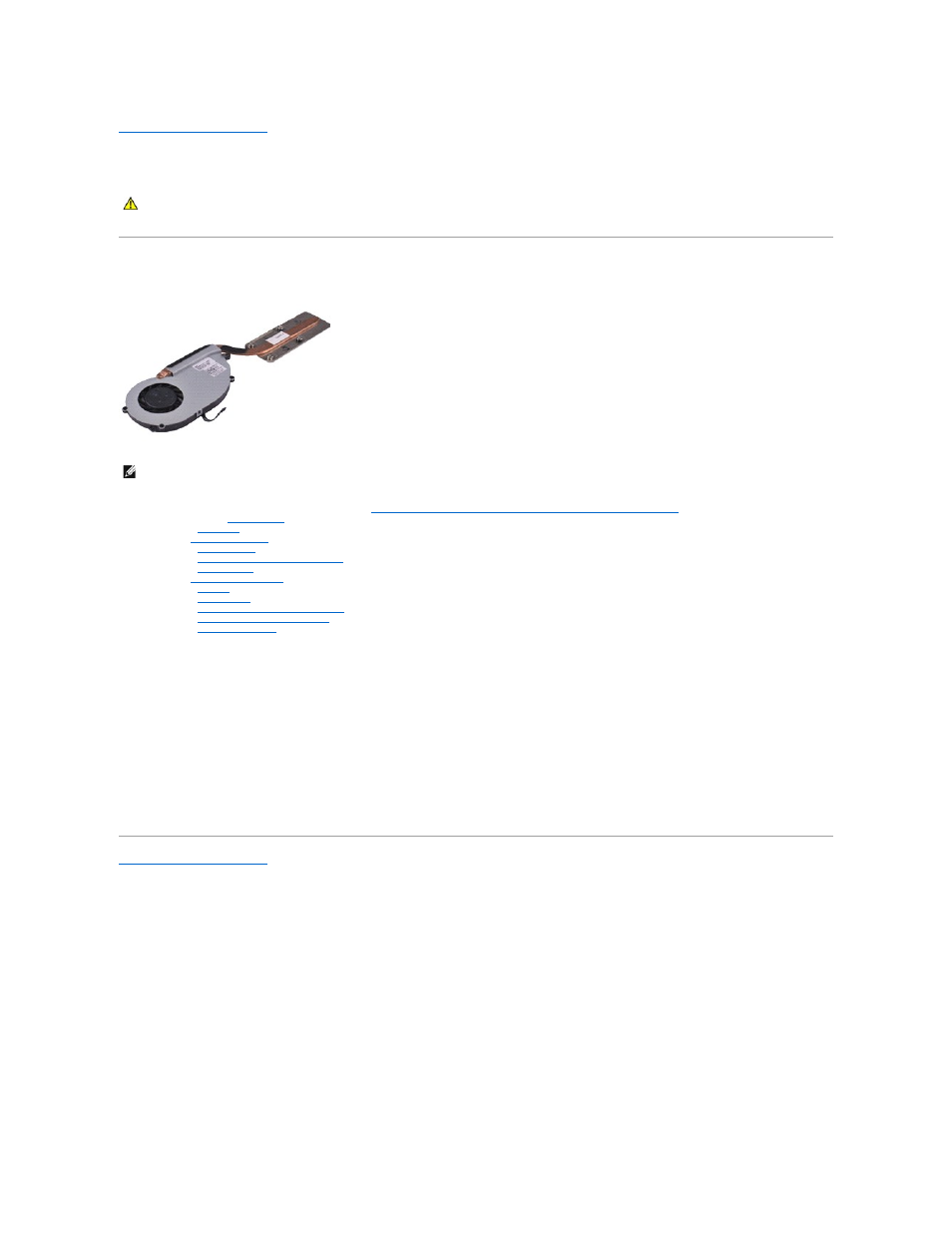

Блок радиатора и вентилятора
Руководство по обслуживанию Dell™ Vostro™ V13
Извлечение блока радиатора
/вентилятора
1.
Следуйте процедурам
, приведенным в разделе
Перед началом работы с внутренними компонентами компьютера
.
2.
Извлеките плату
ExpressCard
(если имеется).
3.
Извлеките
плату
SD
(если имеется).
4.
Снимите
нижнюю крышку
.
5.
Извлеките
аккумулятор
.
6.
Извлеките
жесткий диск и звуковую плату
.
7.
Извлеките
плату
WLAN
.
8.
Снимите
крышку ЖК
-дисплея
.
9.
Извлеките
память
.
10.
Извлеките
клавиатуру
.
11.
Извлеките
устройство чтения карт памяти
.
12.
Извлеките
батарейку типа «таблетка»
.
13.
Извлеките
системную плату
.
14.
Отсоедините кабель вентилятора от системной платы
.
15.
Выверните винты
, которыми блок радиатора и вентилятора крепится к системной плате.
16.
Поднимите блок радиатора и вентилятора и извлеките его из компьютера
.
Установка блока радиатора и вентилятора
Чтобы установить блок радиатора и вентилятора на место
, выполните вышеуказанные действия в обратном порядке.
