Установка и замена компонентов
259
8
Если вы заменяете плату, смотрите раздел «Установка графических плат
PCI Express
в сдвоенной конфигурации» на стр. 262.
Если вы не заменяете плату, установите заглушку в пустую прорезь слота
платы.
ПРИМЕЧАНИЕ.
Установка заглушек в прорези пустых слотов плат
необходима обеспечения действительности сертификата соответствия
компьютера требованиям ФКС. Кроме того, заглушки препятствуют
попаданию пыли и грязи внутрь компьютера.
ПРИМЕЧАНИЕ.
Мост, соединяющий графические адаптеры (имеется
не во всех конфигурациях со сдвоенными графическими адаптерами),
не нужен в конфигурациях с одним графическим адаптером.
9
Прежде чем повернуть держатель платы и установить его на место,
убедитесь, что:
•
верхние края всех плат и заглушек находятся заподлицо с установочной
планкой.
•
направляющий винт попал в выемку в верхней части каждой платы
или заглушки.
ПРИМЕЧАНИЕ.
Для большей надежности выверните направляющий
винт (винт, расположенный головкой вниз) и вверните его с правой
стороны, чтобы закрепить плату.

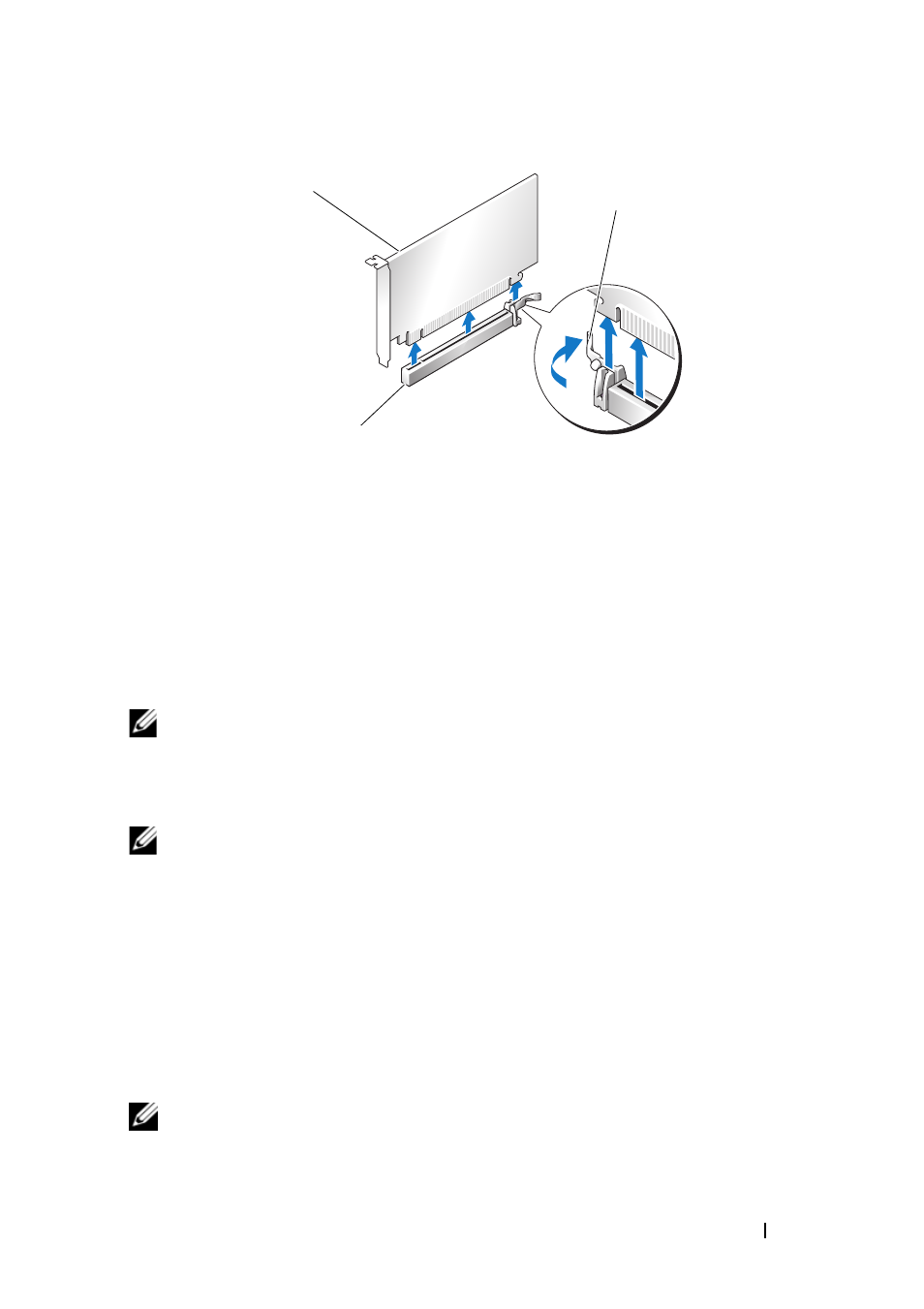

1
плата PCI Express x16
2
защелка
3
слот для платы PCI
Express x16
1
3
2
