Процесс выбора идентификатора устройства – Инструкция по эксплуатации Dell PowerConnect 3448
Страница 28
Идентификация стекового блока выполняется на передней панели устройства с помощью кнопки
Stack ID (Идентификатор стека).

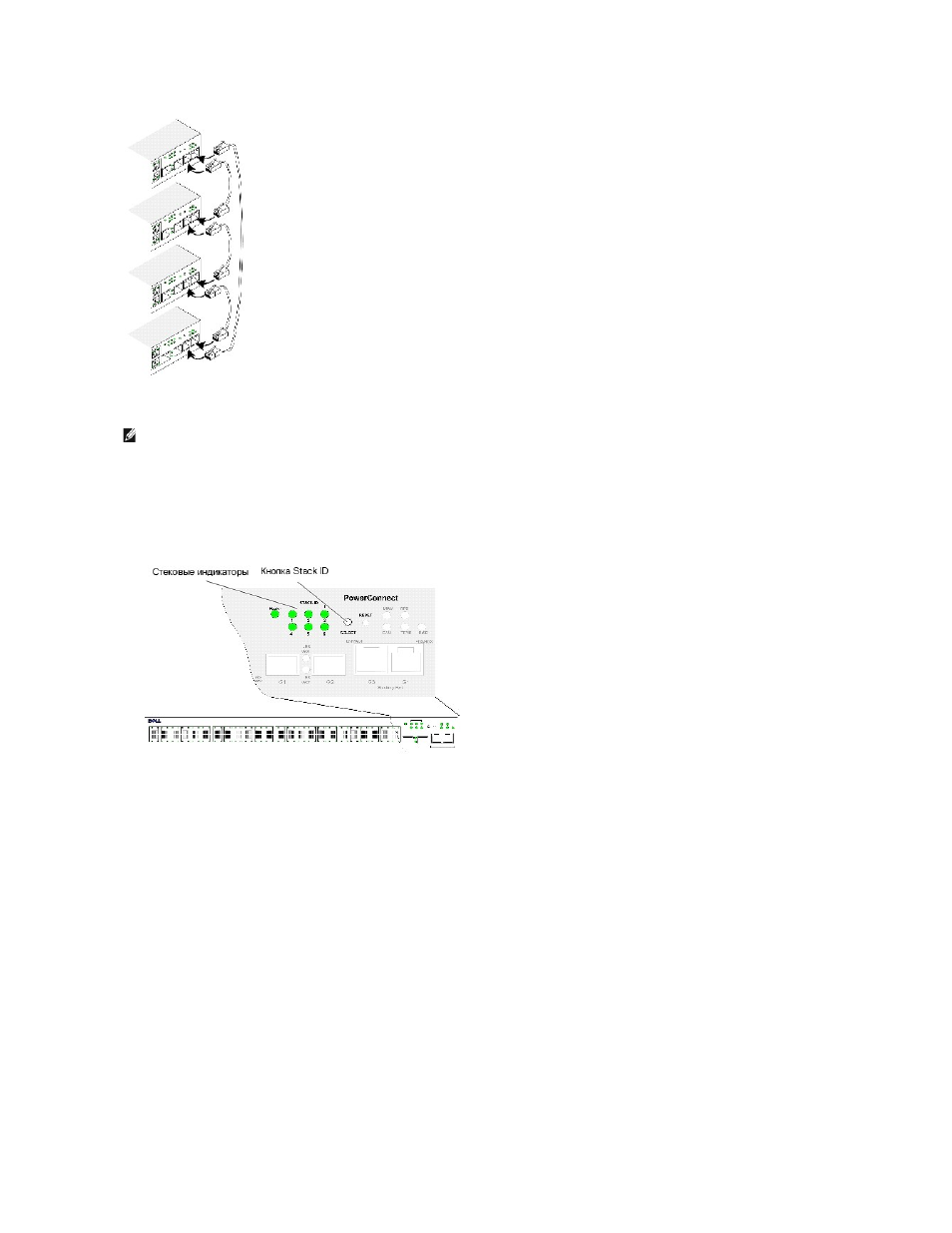

Рисунок
3-6. Панель конфигурации и идентификации стекирования
Каждое стековое устройство обладает уникальным идентификатором
, характеризующим устройство, который определяет позицию устройства и его
функцию в стеке
. Если устройство представляет собой автономный блок, индикатор стека не горит. По умолчанию устройство является автономным.
Идентификатор устройства конфигурируется вручную с помощью кнопки
Stack ID (Идентификатор стека). Идентификатор устройства отображается
светодиодами идентификатора стека
. Идентификаторы устройства 1 и 2 резервируется для главного и главного резервного устройств, а
идентификаторы устройства с
3 по 6 - для устройств-компонентов.
Процесс выбора идентификатора устройства
Процесс выбора идентификатора устройства состоит в следующем
:
1.
Убедитесь в том
, что консольный порт автономного/главного устройства подключен к устройству терминала VT100 или эмулятору терминала
VT100 через перекрестный кабель RS-232.
2.
Определите местоположение разъема питания переменного тока
.
3.
Отключите разъем питания переменного тока
.
4.
Подсоедините устройство к разъему переменного тока
.
5.
Подключите разъем питания переменного тока
.
ПРИМЕЧАНИЕ
.
В стековом режиме порты
, обозначенные как G3 и G4, не отображаются на встроенном веб-сервере (EWS). Это результат того,
что они не присутствуют в устройстве
. Это объясняется тем, что в стеке портам присваивается другой индекс.
