Страница 37
9.
Осторожно приподнимите упор для рук вдоль задней кромки
, возле шарнирных кронштейнов, затем аккуратно приподнимите упор для рук и
извлеките его из компьютера
.
Установка упора для рук
1.
Совместите упор для рук с основанием компьютера и аккуратно защелкните его
.
2.
Вверните обратно десять винтов на упоре для рук
.
3.
Подсоедините кабель сенсорной панели и кабель динамика к соответствующим разъемам на системной плате
.
4.
Подсоедините кабель дисплея
, кабель камеры и кабель кнопки питания к соответствующим разъемам на системной плате (см. раздел
Установка
дисплея в сборе
).
5.
Проложите антенные кабели через направляющие желобки
(см. раздел
Установка дисплея в сборе
).
6.
Установите на место мини
-платы (см. раздел
Установка мини
-платы
).
7.
Вверните обратно восемь винтов на нижней панели компьютера
.
8.
Установите на место нижнюю крышку
(см. раздел
Установка нижней крышки
).
Назад на страницу содержания
1

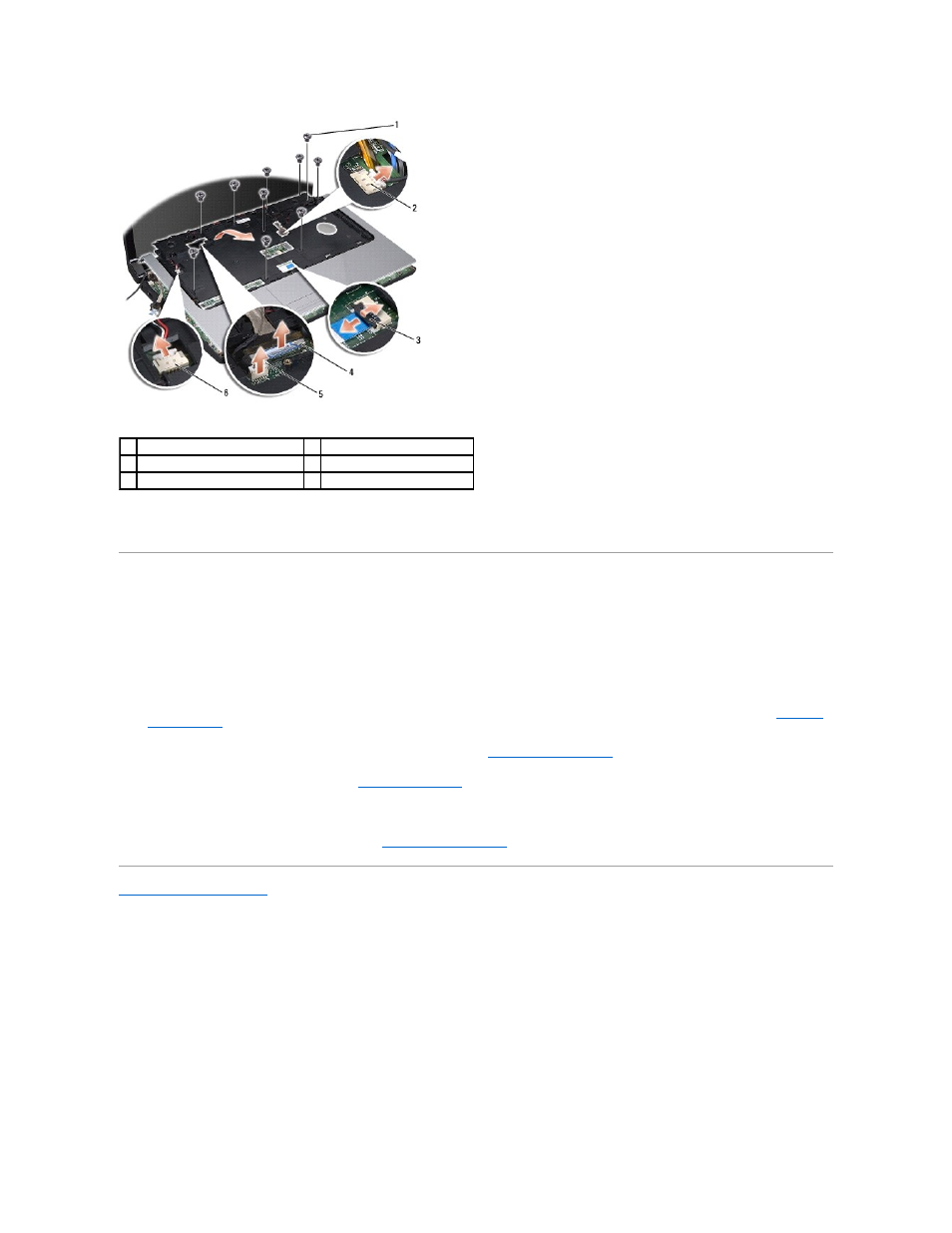

винты
(10)
2
разъем кнопки питания
3
разъем сенсорной панели
4
разъем кабеля дисплея
5
разъем кабеля камеры
6
разъем динамика
