Установка
батарейки типа «таблетка»
1.
Вставьте
батарейку типа «таблетка» в соответствующее гнездо на системной плате.
2.
Уложите
кабель батареи типа «таблетка» в направляющие желобки.
3.
Подсоедините
кабель батарейки типа «таблетка» к соответствующему разъему на системной плате.
4.
Установите
:
a) батарею
b) нижнюю крышку
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.

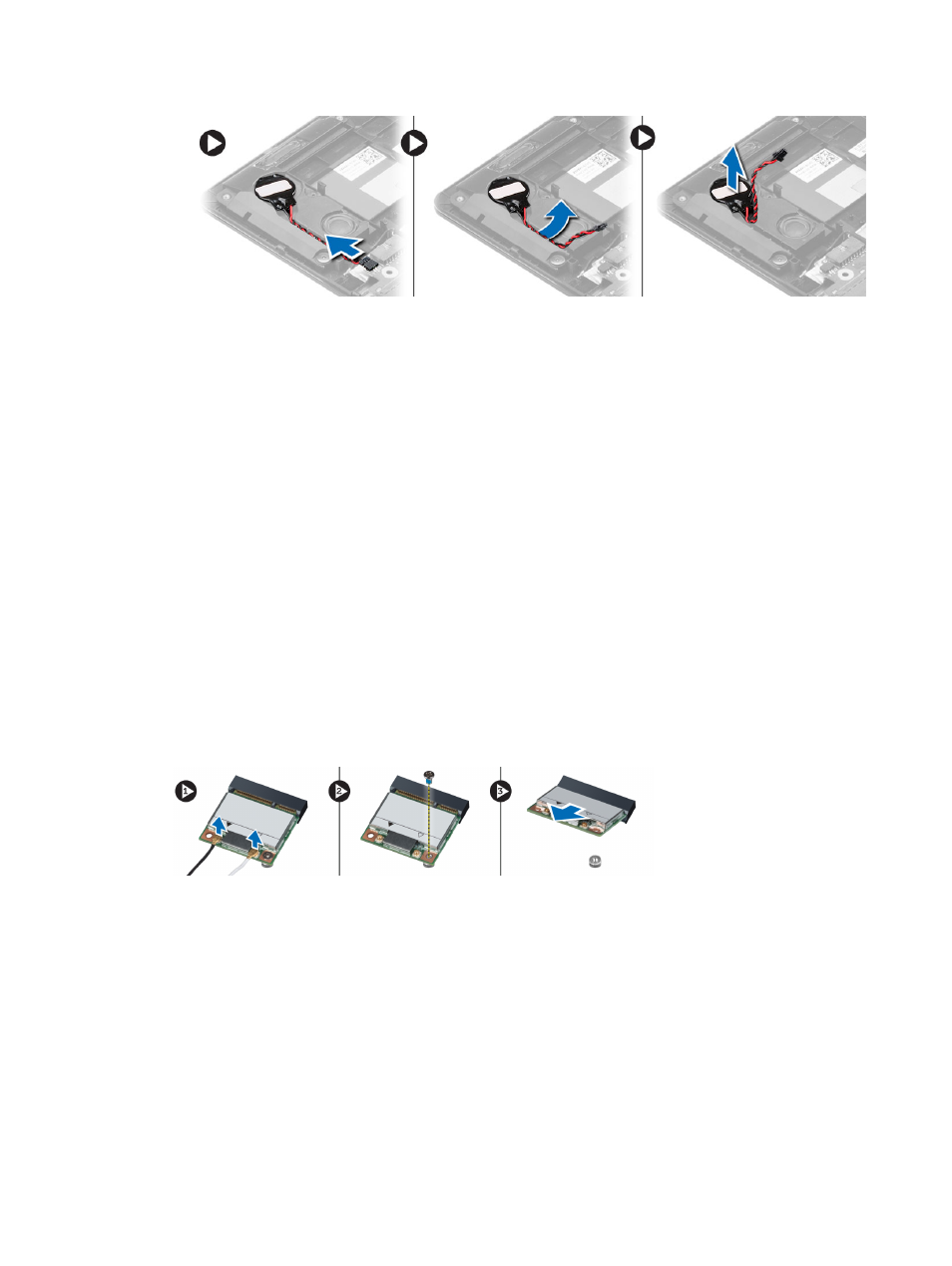

Извлечение
платы WLAN
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею
3.
Выполните
следующие действия, как показано на рисунке:
a) Отсоедините антенный кабель от платы WLAN.
b) Выверните винт, которым плата WLAN крепится к корпусу компьютера.
c) Извлеките плату WLAN из слота на системной плате.
Установка
платы WLAN
1.
Вставьте
плату WLAN в соответствующий разъем под углом в 45 градусов.
2.
Затяните
винт, которым плата WLAN крепится к корпусу компьютера.
3.
Подсоедините
антенные кабели к соответствующим разъемам, обозначенным на плате WLAN.
4.
Установите
:
a) батарею
b) нижнюю крышку
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
16
