Инструкция по эксплуатации Dell XPS 430
Страница 27
Назад на страницу Содержани

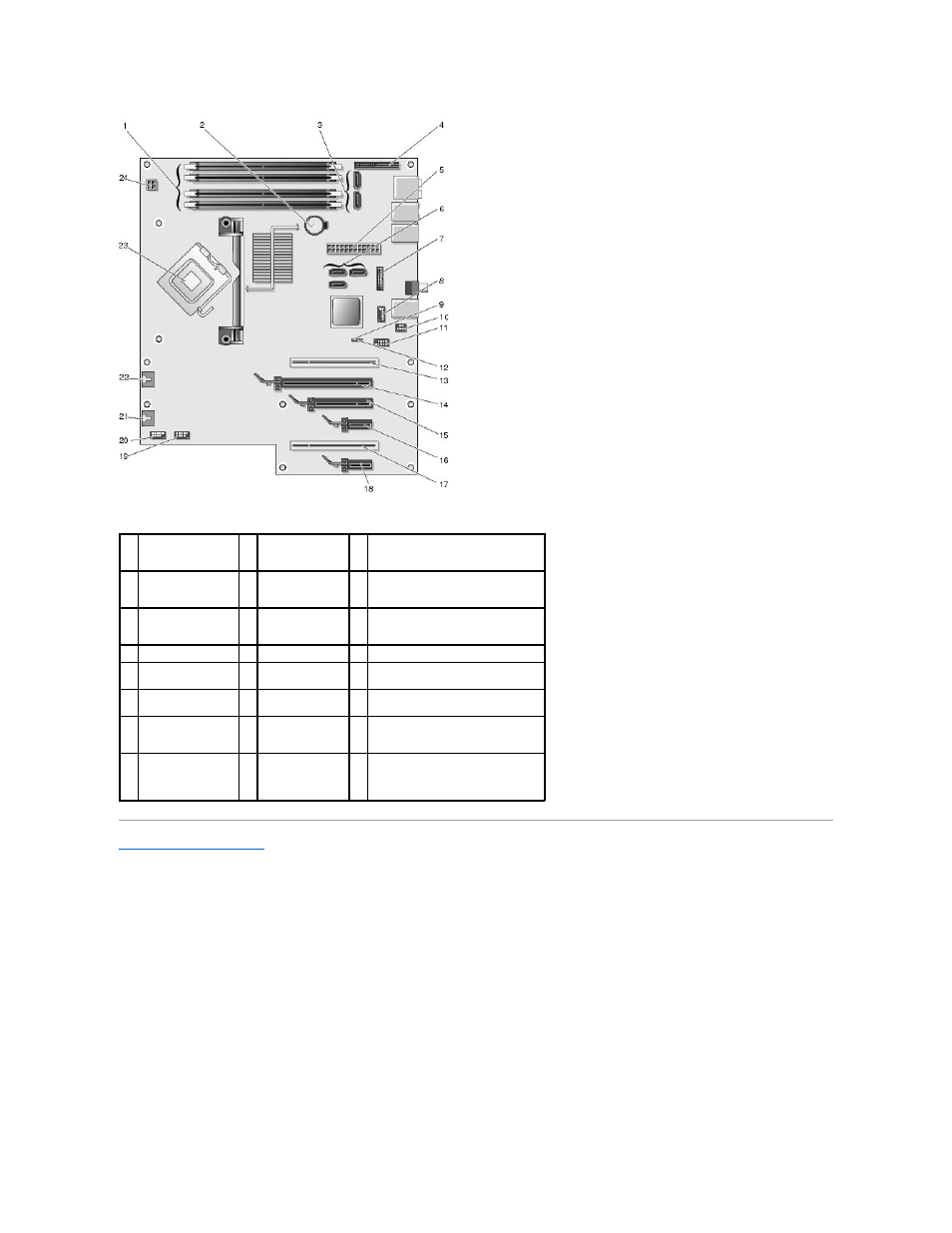

1
разъемы модулей
памяти
(1, 2, 3, 4)
2
гнездо
аккумулятора
(BATTERY)
3
Разъемы
SATA (2) (SATA0, SATA1)
4
разъем ввода
-
вывода на
передней панели
5
основной разъем
питания
(POWER)
6
Разъемы
SATA (3) (SATA2, SATA3,
SATA4)
7
Разъем индикатора
активности
жесткого диска
8
Разъем
USB
FlexBay (FLEXBAY)
9
свободная перемычка
CMOS
(RTCRST)
10 Разъем S/PDIF
11 Разъем IEEE 1394 12 перемычка пароля (PSWD)
13 разъем для платы
PCI
14 разъем платы PCI
Express x16
15 разъем платы PCI Express x8
(x4 электрический
)
16 Разъем 1-канальной
платы
PCI Express
17 разъем для платы
PCI
18 Разъем платы PCI Express x1
19 передний разъём
USB (USB1)
20 передний разъём
USB (USB2)
21 разъем для тылового вентилятора
или разъем для вентилятора на
каркасе платы
(FAN_CARD_CAGE)
22 Разъем для
вентилятора
процессора
(FAN_CPU)
23 разъем для
процессора
24 разъем питания процессора
(12VPOWER)
