Снятие платы ввода-вывода, Снятие, Платы ввода-вывода – Инструкция по эксплуатации Dell Precision M4700
Страница 41: Снятие платы ввода - вывода
Advertising
Снятие
платы ввода-вывода
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) карту SD
b) аккумулятор
c) нижнюю крышку
d) окантовку клавиатуры
e) клавиатуру
f) оптический дисковод
g) жесткий диск
h) упор для рук
3.

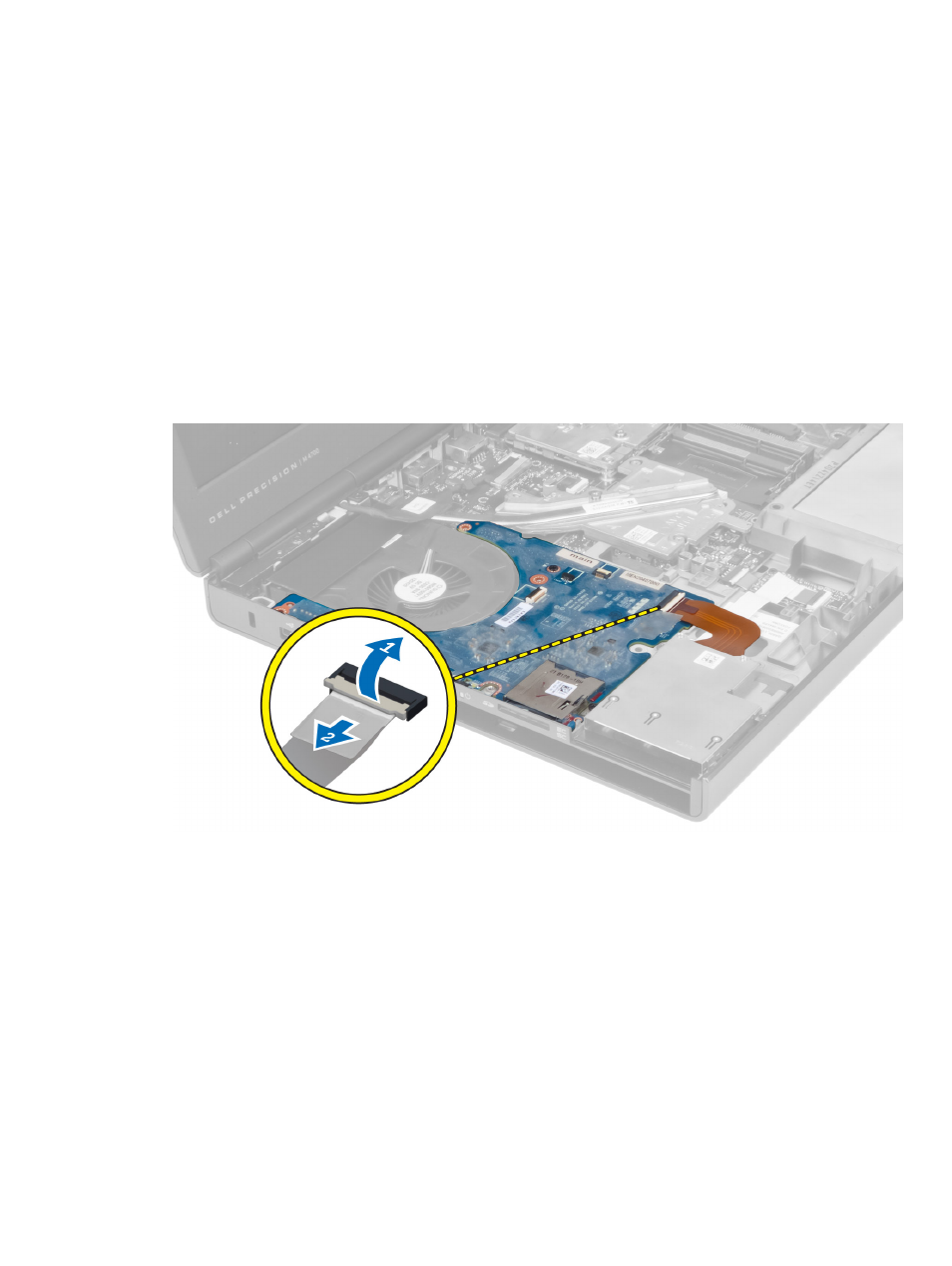

Отсоедините
разъем модуля ExpressCard от платы ввода-вывода.
4.
Выкрутите
винты, крепящие плату ввода-вывода к компьютеру. Приподнимите плату ввода-вывода за
правый
край, чтобы высвободить ее из разъема, и снимите плату с компьютера.
41
