Описание портов коммутатора
PowerConnect 3448
В коммутаторе
PowerConnect 3448 имеются следующие порты:
l
48 порта Fast Ethernet - это порты RJ-45, обозначенные как 10/100Base-T
l
2 оптоволоконных порта - Они обозначены как SFP-порты 1000Base-X
l
2 порта Gigabit - Они обозначены как порты 1000Base-T
l
Консольный порт
- порт на основе RS-232

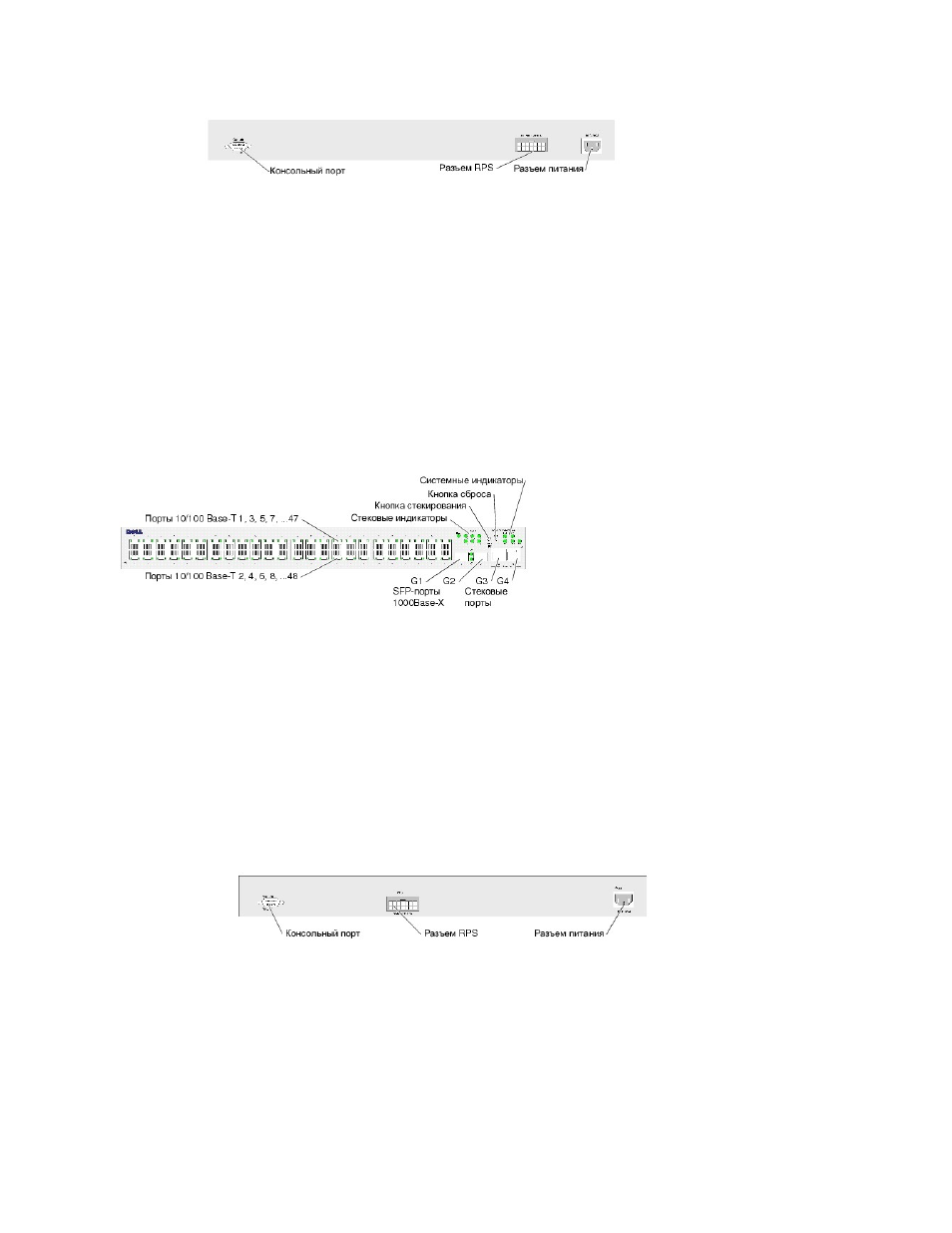

На приведенном ниже рисунке показана передняя панель устройства
PowerConnect 3448.
Рисунок
2-3. Передняя панель устройства PowerConnect 3448
На передней панели расположены
48 портов RJ-45 с порядковыми номерами от 1 до 48. Порты, расположенные в верхнем ряду, обозначены нечетными
номерами
1-47, находящиеся в нижнем - четными 2-48. Кроме того, на передней панели находятся оптоволоконные порты G1 - G2 и порты с медными
разъемами
G3- G4. Порты G3 - G4 можно использовать либо в качестве стековых портов, либо для передачи трафика , если устройство работает в
автономном режиме
.
На передней панели имеются две кнопки
. Кнопка Stack ID (идентификатор стека) используется для выбора номера блока. Вторая кнопка - кнопка
Reset (сброс), которая предназначена для перезагрузки устройства вручную. Кнопка сброса находится в небольшом углублении, что предотвращает
ее случайное нажатие
. На передней панели расположены все индикаторы устройства.
На следующем рисунке показана задняя панель коммутатора
PowerConnect 3448:
Рисунок
2-4. Задняя панель устройства PowerConnect 3448
На задней панели расположен разъем
RPS, консольный порт и разъем питания.
Порты
SFP
Порты небольшого размера с возможностью
"горячей" замены (SFP) - это двухпроводный последовательный интерфейс (TWSI) для связи через
комплексное программируемое логическое устройство
(CPLD), обозначенный как 1000Base-SX или LX.
