Установка
и
снятие
компонентов
137
ПРИМЕЧАНИЕ
:
Положение
заменяемой
платы
может
отличаться
от
указанного
на
иллюстрации
.
6 Подготовьте новую плату к установке.
Информацию о конфигурировании платы, установке внутренних
соединений или их настройке для своих целей см. в документации,
поставляемой с платой расширения.
ПРЕДУПРЕЖДЕНИЕ
:
Некоторые
сетевые
адаптеры
позволяют
автоматически
запускать
подключенный
к
сети
компьютер
.
Во
избежание
поражения
электрическим
током
перед
установкой
плат
расширения
отключите
компьютер
от
электророзетки
.

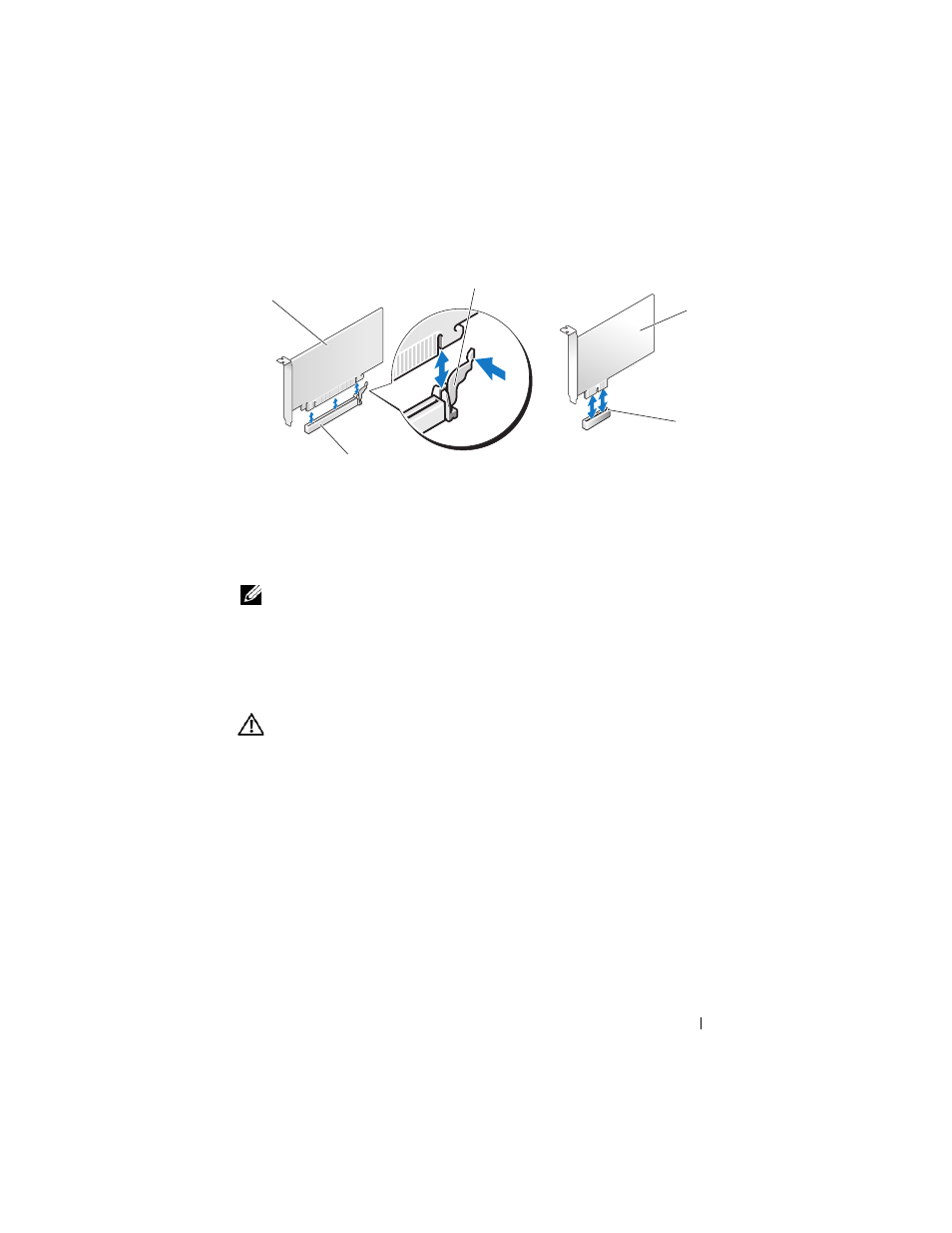

7 Расположите плату в разъеме и плотно вставьте ее в разъем. Убедитесь,
что плата полностью установлена в гнездо.
1
16-
канальная
плата
PCI Express
2
зажим
3
плата
PCI Express
x1
4
гнездо
для
1-
канальной
платы
PCI
Express
5
гнездо
для
16-
канальной
платы
PCI
Express
1
5
2
3
4
