Вентилятор
Dell™ Latitude™ E6400 и
E6400 ATG и портативная рабочая станция Precision™ M2400 Руководство по обслуживанию
Извлечение вентилятора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы с компьютером
.
2.
Снимите нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
3.
Открутите два винта
M2,5 x 5 мм, фиксирующих вентилятор на блоке радиатора процессора.
4.
Отсоедините кабель вентилятора от системной платы
.
5.
Наклоните вентилятор под углом
45 градусов и вытащите его из заслонки блока радиатора процессора.
Установка вентилятора
1.
Приподнимите заслонку на блоке радиатора процессора и вставьте вентилятор под наклоном
.
2.
Совместите отверстия для винтов на вентиляторе с отверстиями для винтов на блоке радиатора процессора
.
3.
Прикрепите вентилятор к блоку радиатора процессора с помощью двух винтов
M2,5 x 5 мм.
4.
Подключите кабель вентилятора к системной плате
.
5.
Установите на место нижнюю панель основания в сборе
(см. раздел
Снятие нижней панели основания в сборе
).
6.
Выполните процедуры
, описанные в разделе
После работы с компьютером
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

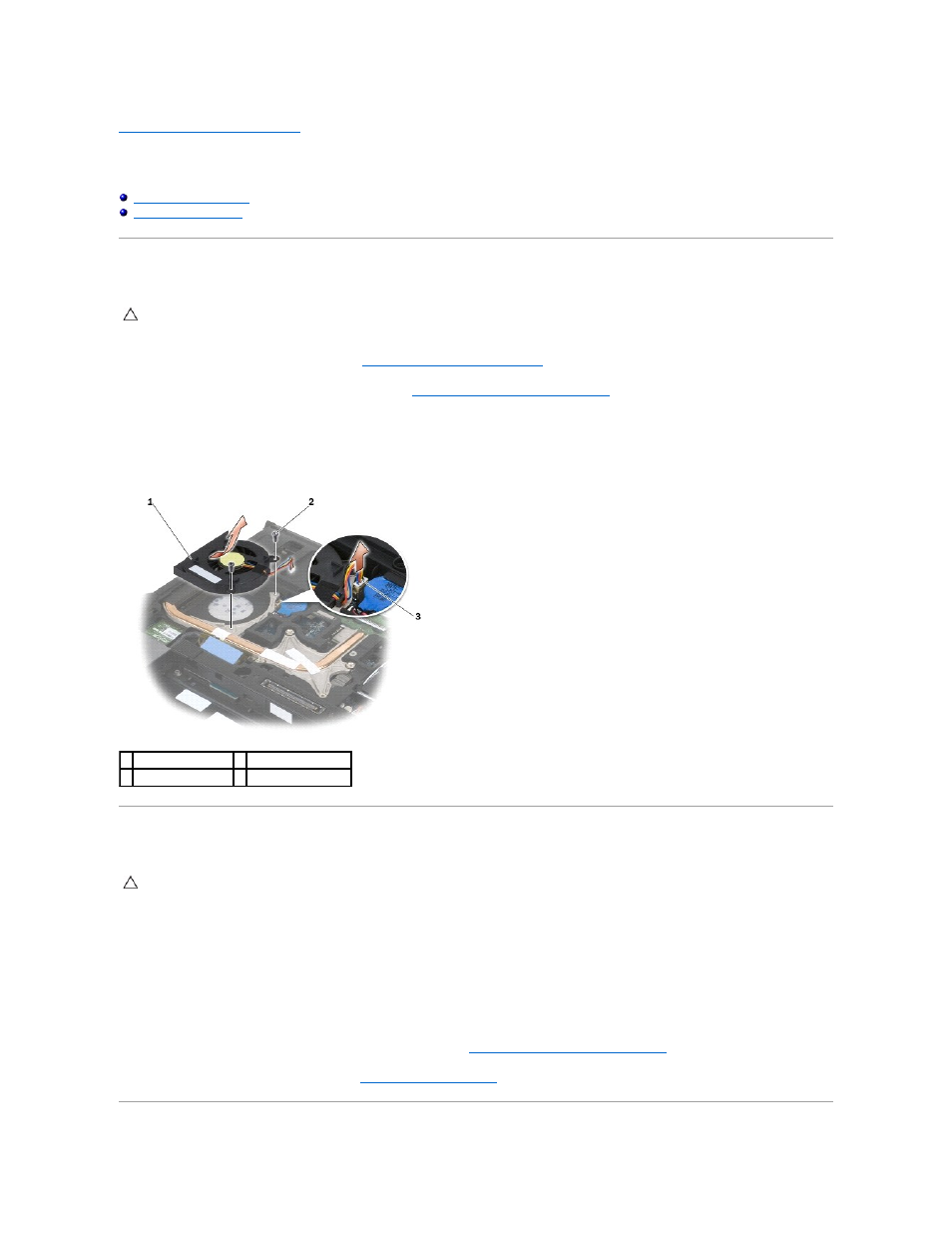

1 вентилятор
2 винты M2.5 x 5 мм (2)
3 кабель вентилятора
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
