38
Вентилятор

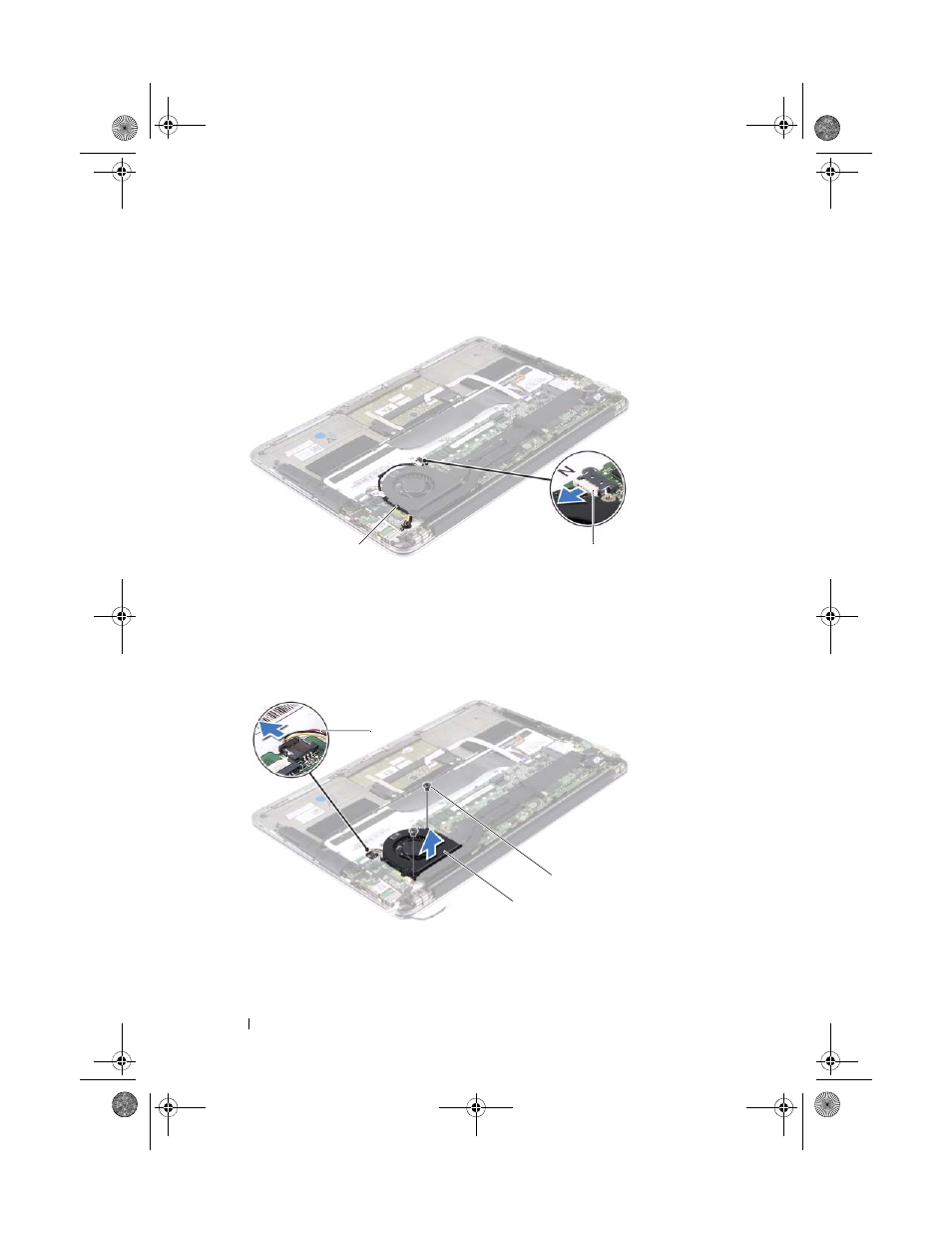

2 Отсоедините кабель разъема адаптера питания от разъема на системной
плате.
3 Снимите кабель разъема адаптера питания с направляющей на
вентиляторе.
4 Отсоедините кабель вентилятора от разъема платы ввода-вывода.
5 Выверните винты, которыми вентилятор крепится к упору для рук в
сборе.
6 Снимите вентилятор с упора для рук в сборе.
1
направляющие желобки
2
кабель разъема адаптера питания
1
кабель вентилятора
2
винты (2)
3
вентилятор
2
1
3
2
1
