Использование мультимедийных устройств
83
В компьютере имеется разъем S-video (ТВ-выход), который в сочетании со
стандартным кабелем S-video, переходным композитным видеокабелем или
переходным компонентным видеокабелем (можно приобрести в корпорации
Dell) позволяет подключить компьютер к телевизору.
В телевизоре имеется либо входной разъем S-video, либо входной разъем
композитного видеосигнала, либо входной разъем компонентного видеосигнала.
В зависимости от типа разъема на телевизоре компьютер подключается
к телевизору с помощью кабеля S-video, композитного видеокабеля или
компонентного видеокабеля.

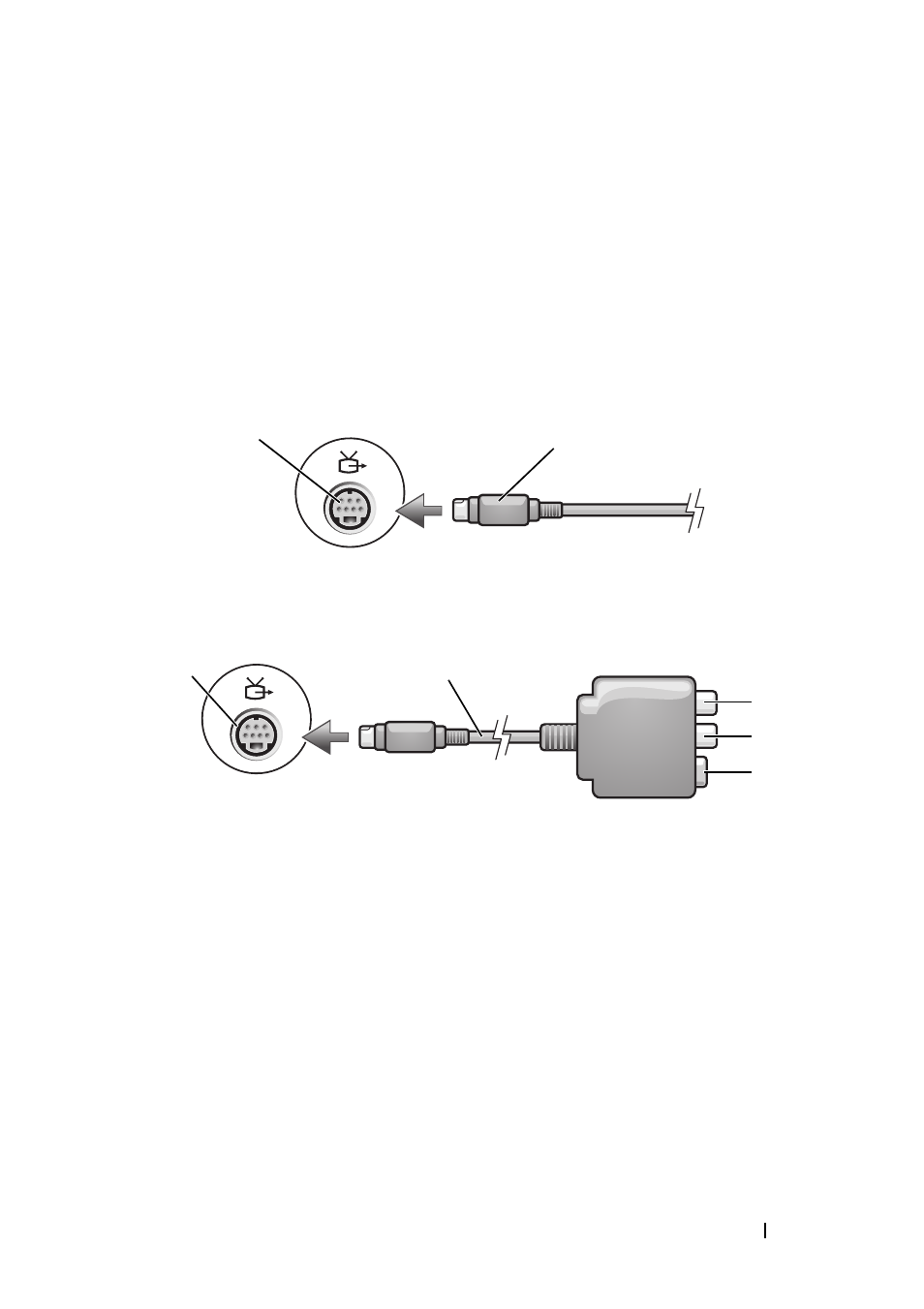

1
разъем S-video (ТВ-выход)
2
кабель S-video
1
разъем S-video (ТВ-выход)
2
композитный видеоадаптер
3
цифровой аудиоразъем S/PDIF
4
выходной разъем композитного
видеосигнала
5
разъем S-video
1
2
5
4
3
2
1
