Инструкция по эксплуатации Dell PowerConnect 3548
Страница 84
Страница
IPv4 Interface Parameters (Параметры интерфейса IPv4) содержит поля для назначения IP-параметров для интерфейсов.
Чтобы открыть страницу
IPv4 Interface Parameters (Параметры интерфейса IPv4), выберите System (Система)® IP Addressing (IP-адресация)® IPv4
Interface Parameters (Параметры интерфейса IPv4). на панели дерева.

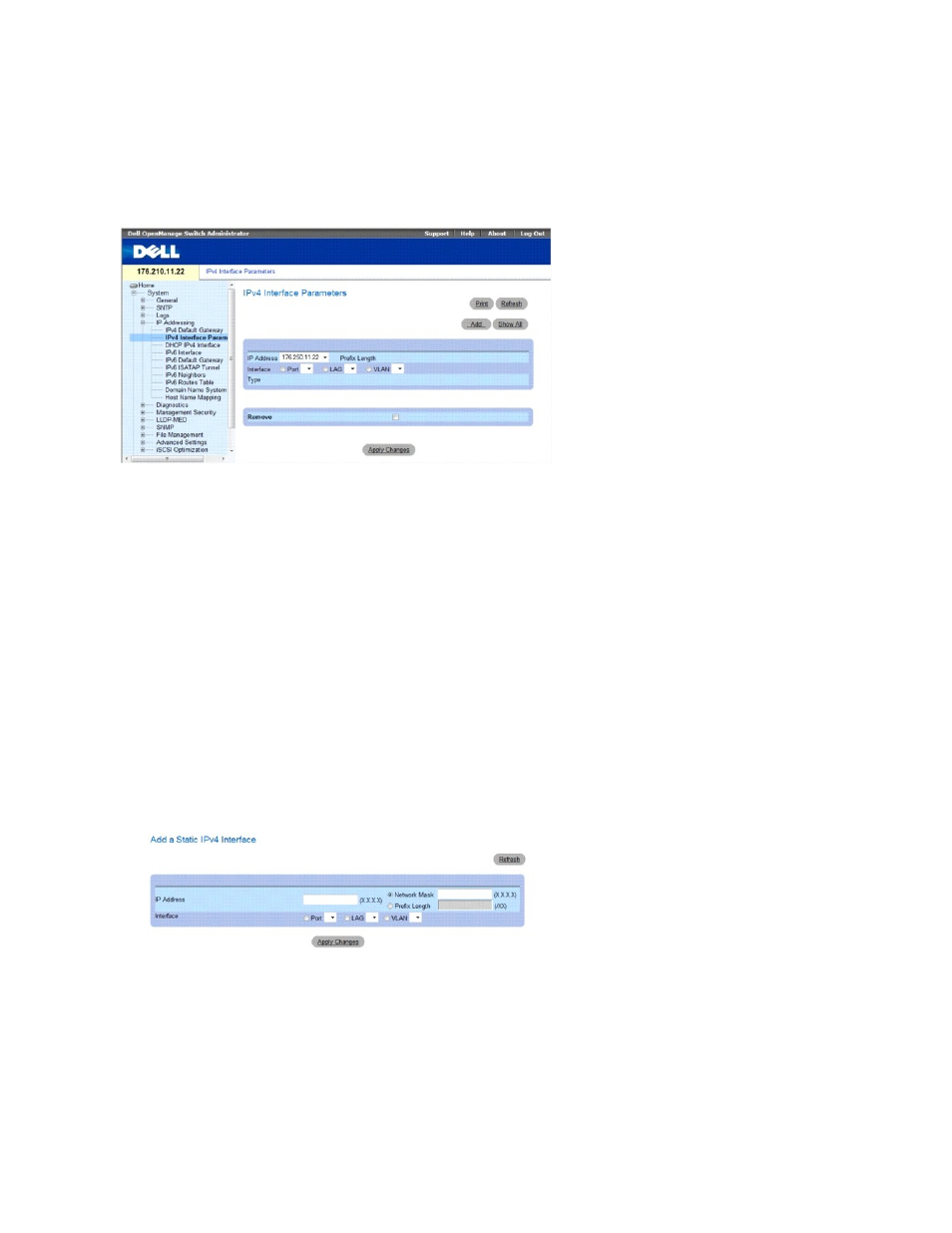

Рис
. 6-27. Параметры интерфейса IPv4
Страница
IP Interface Parameters (Параметры IP-интерфейса) содержит следующие параметры.
l
IP Address (IP-адрес). IP-адрес интерфейса.
l
Prefix Length (Длина префикса). число бит, образующих префикс IP-адреса назначения.
l
Interface (Интерфейс). тип интерфейса, для которого определен IP-адрес. Выберите Port (Порт), LAG или VLAN.
l
Type (Тип). показывает, был ли IP-адрес определен как статический.
l
Remove (Удалить). удаляет интерфейс из падающего меню IP Address (IP-адрес).
¡
Флажок установлен
. удаляет выбранный интерфейс.
¡
Флажок снят
. оставляет выбранный интерфейс.
Добавление интерфейса
IPv4
1.
Откройте страницу
IPv4 Interface Parameters (Параметры интерфейса IPv4).
2.
Нажмите кнопку
Add (Добавить).
Откроется страница
Add a Static IPv4 Interface (Добавление статического интерфейса IPv4):
Рис
. 6-28. Добавление статического интерфейса IPv4
Помимо параметров
, находящихся на странице IP Interface Parameters (Параметры IP-интерфейса), страница Add a Static IP Interface
(Добавить статический IP-интерфейс) содержит следующий параметр:
l
Network Mask (Маска сети). определяет маску подсети IP-адреса.
3.
Заполните поля на этой странице
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Новый
IP-адрес будет добавлен в интерфейс, а устройство обновлено.
