Инструкция по эксплуатации APC Переключатель резерва источника бесперебойного питания
Страница 8
990-0253A, ред. 2 6/99
4

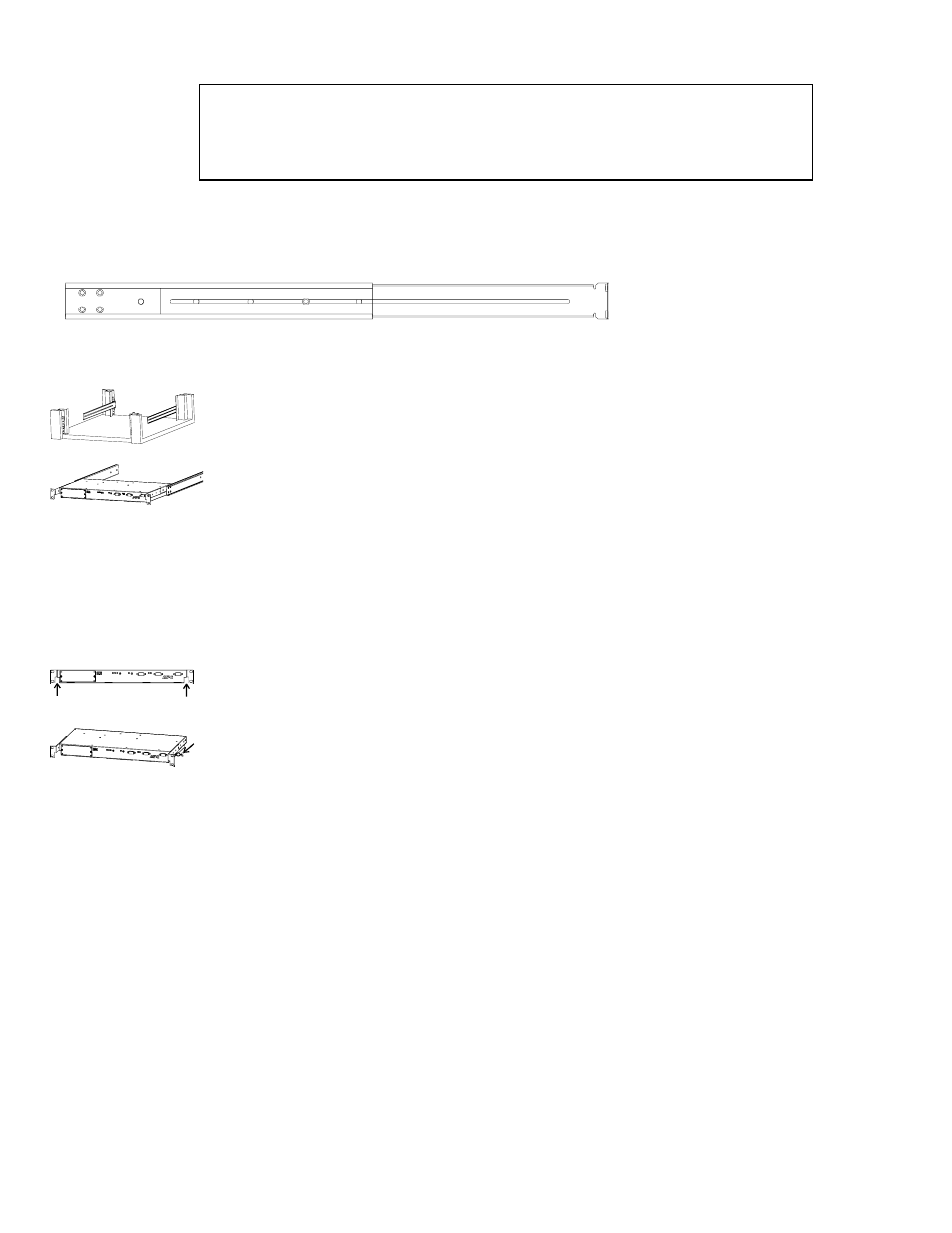

Установка направляющих
Примечание:
Монтажные направляющие необходимы лишь при использовании стойки на четырех опорах.
Если используется стойка на двух опорах, то переключатель резервного питания
устанавливается с помощью только проушин. Переходите к разделу «Присоединение и
прокладка проводов».
В комплект переключателя резервного питания включены две направляющие и соответствующий
крепеж. В Приложение А. Установка дополнительных блоков с монтажом на стойке
приведены сведения о типах зажимов и крепежа, необходимых для выбранной стойки. Подготовьте
соответствующим образом отверстия в направляющих стойки для монтажа проушин
переключателя резервного питания и направляющих.
1.
Направляющие — регулируемые и могут быть разобраны при снятии винтов с гайками,
установленных в пазах # на верхнем рисунке. Разберите направляющие. Положите рядом
винты, гайки и передние секции ".
2.
Установите проушины задних секций направляющих $ на задних направляющих
подготовленной стойки с помощью соответствующих крепежных деталей.
3.
В задней части переключателя резервного питания по сторонам имеются два отверстия.
Совместите два верхних отверстия на передней секции направляющей " с двумя
отверстиями в задней части переключателя резервного питания и соедините их с помощью
входящих в комплект винтов с конической головкой.
Присоединение и прокладка проводов
1.
Присоедините соединительные провода к передней панели переключателя резервного
питания.
2.
Если для принадлежностей и выбранных вами вариантов требуется переднее присоединение
проводов, то присоедините также эти провода.
3.
Проложите провода вокруг переключателя резервного питания с использованием боковых
каналов, так чтобы их можно было присоединить к соответствующему оборудованию,
смонтированному в стойке. На рисунке слева боковые каналы указаны стрелками.
4.
При необходимости крепления проводов установите один или оба входящих в комплект
поставки пластиковых поворотных фиксаторов. На рисунке слева стрелкой указан один из
поворотных фиксаторов, установленный на боковой стороне переключателя резервного
питания.
#
$
"
