36
Руководство по установке и техобслуживанию ecoCOMPACT 0020040937_03
ния“). Соответствующее время блокировки горелки в пункте диа-
гностики „d. 2“ можно адаптировать к условиям отопительной
установки. Со стороны завода время блокировки горелки уста-
новлено прибл. на 15 минут. Она может изменяться в диапазоне
от 2 до 60 минут. При более высоких температурах подающей
линии время автоматически сокращается, так что при 82 °C
время блокировки составляет только 1 минуту.
7.2.6
Настройка максимальной температуры накопителя
Максимальная температура накопителя со стороны завода
настроена на 65 °C. Ее можно настроить в пункте диагностики
„d.20“ в диапазоне от 50 до 70 °C.
7.3
Настройка мощности насоса
i
В пункте диагностики “d.29” на 1-ом уровне диа-
гностики можно считать объемный расход со сто-
роны отопления при работающем отопительном
насосе. При настройке мощности насоса необхо-
димо открыть все панельное отопление (напр.,
напольное) и все свободные отопительные поверх-
ности (напр., радиаторы, конвекторы).
Приборы ecoCOMPACT оснащены насосами с регулировкой
частоты вращения, которые автоматически адаптируются к гид-
равлическим условиям отопительной системы.
При необходимости мощность насоса можно фиксировано
настроить вручную в пункте диагностики „d.14“, выбрав одну из
пяти ступеней - 53, 60, 70, 85 или 100 % максимально возмож-
ной мощности. Регулировка частоты вращения „автомат.“ при
этом отключена.
i
Если в отопительной системе установлен гидравли-
ческий разделитель, то рекомендуется выключить
регулирование частоты вращения и установить
производительность насоса на 100 %.
53 %
70 %
60 %
85 %
400
350
300
250
200
150
100
50
0
0
100 200
300
400 500
600
700
800 900 1000 1100 1200 1300 1400
100 %
VSC 196/2-C

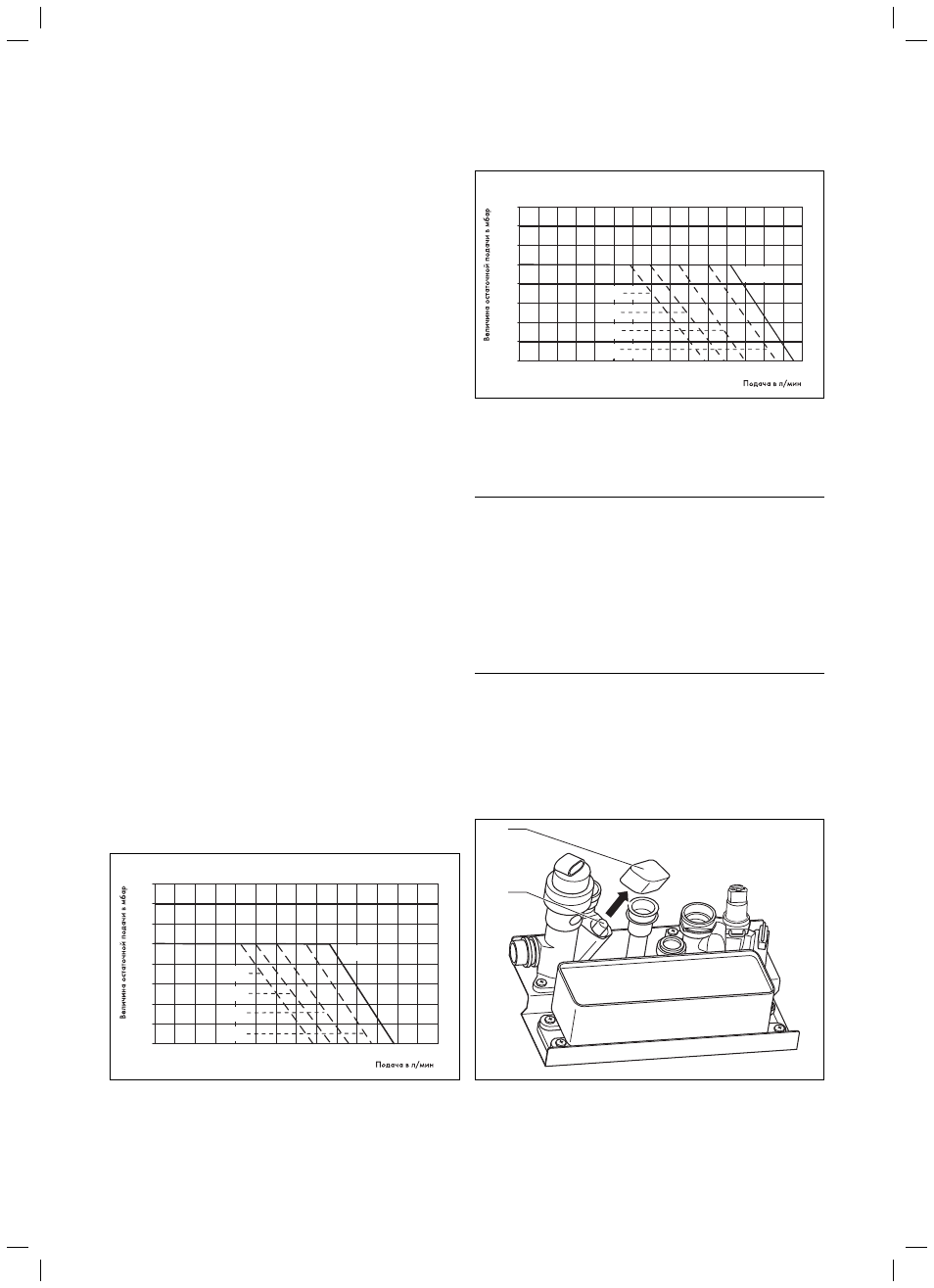

Рис. 7.2 Характеристическая кривая насоса VSC 196/2
0
100 200
300 400 500
600 700
800 900 1000 1100 1200 1300 1400 1500
400
350
300
250
200
150
100
50
0
53 %
70 %
60 %
85 %
100 %
VSC 246/2-C / VSC 306/2-C
Рис. 7.3 Характеристическая кривая насоса VSC 246/2, VSC 306/2
7.4 Настройка
перепускного
клапана
a
Внимание!
Опасность повреждения из-за неправильной экс-
плуатации!
Если давление у перепускного клапана поднимается
(поворот вправо), то при мощности насоса ниже
100% это может привести к неправильной эксплуа-
тации.
Установите в этом случае мощность насоса с
помощью пункта диагностики "d.14" на 5 = 100
%.
Перепускной клапан находится на клапане переключения по
приоритету.
Давление настраивается в диапазоне между 170 и 350 гПа.
Предварительно установлено прибл. 250 гПа (среднее положе-
ние). За оборот установочного винта давление изменяется
прибл. на 10 гПа. Вращением вправо давление повышается, а
вращением влево понижается.
2
1
Рис. 7.4 Настройка перепускного клапана
Снимите защитный колпачок (1).
>
>
