Инструкция по эксплуатации Raymarine C127 краткое руководство
Страница 26
Трансдюсер
SeaTalk
ng
SeaTalk
hs
/ RayNet
SeaTalk
hs
/ RayNet
Видео вх ./вых .
Электропитание /
Видео / NMEA 0183
e127
c95
c97
c125
c127

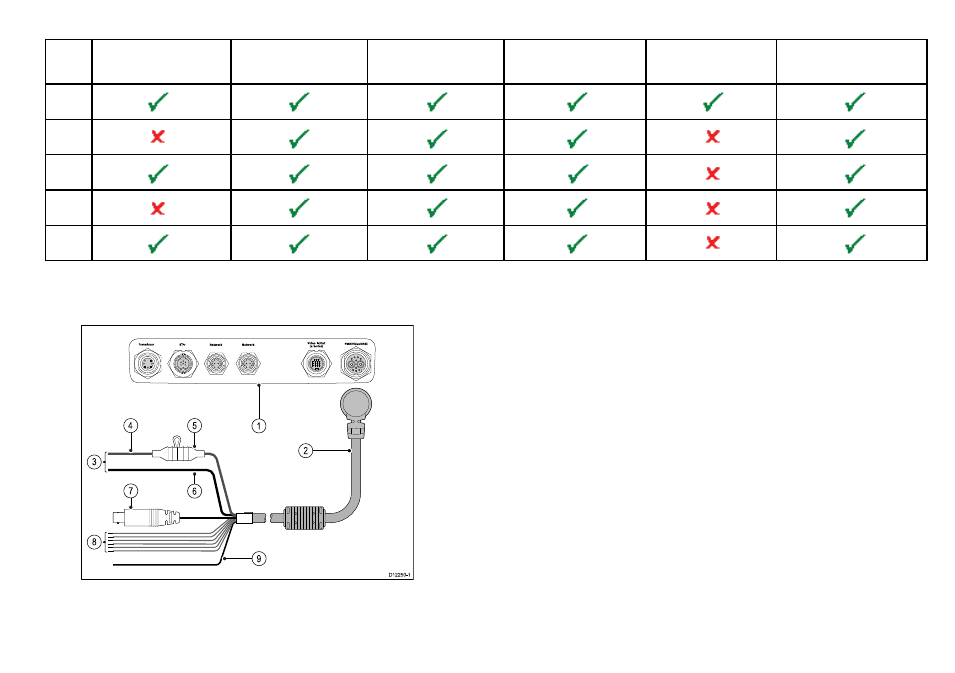

Подключение электропитания
1. Разъемы многофункционального дисплея .
2. Кабель электропитания и данных .
3. Подключение к блоку питания 12/24 В (для моделей
e7/e7D напряжение питания составляет 12 В ).
4. Красный провод (положительный ).
5. Предохранитель
6. Черный провод (отрицательный ).
7. Кабель входа видео .
8. Кабели данных NMEA 0183.
9. Экранный (заземляющий ) провод (черный тонкий провод;
должен быть подключен к RF заземлению )
Разводка электропитания
Компания Raymarine рекомендует всю разводку
электропитания выполнять через распределительную панель .
• Все оборудование должно подключаться через
предохранители или выключатели с соответствующей
защитой цепи.
• По возможности все оборудование должно подключаться
через индивидуальный предохранитель .
