31

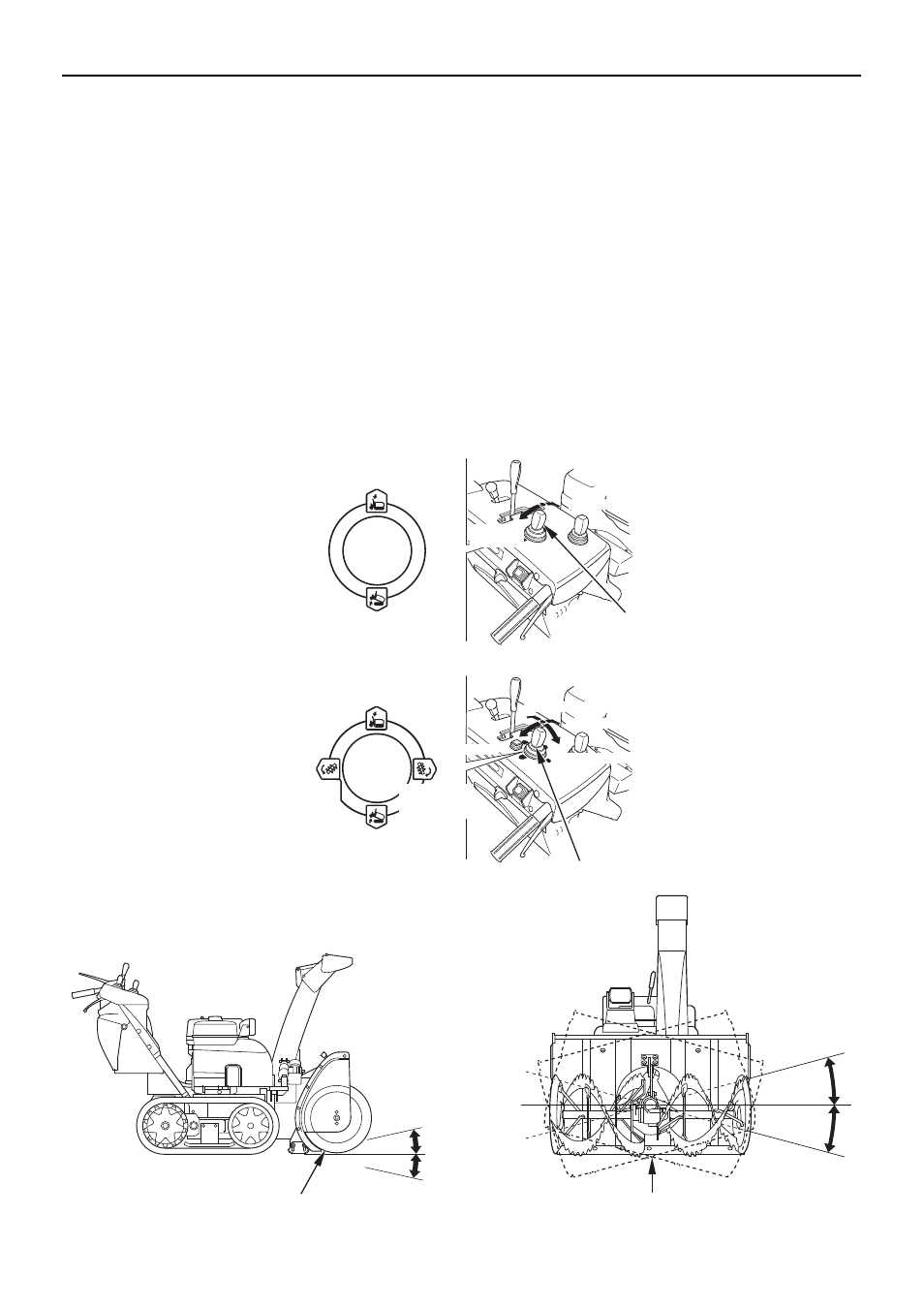

Переключатель управления корпусом шнекового питателя
HSM1380i (модификация E):
Переключатель предназначен для изменения продольного угла наклона корпуса шнеково-
го питателя с целью регулировки его высоты (см. стр.51).
HSM1380i (модификация ZE), HSM1390i:
Переключатель предназначен для изменения продольного угла наклона корпуса шнеко-
вого питателя с целью регулировки его высоты, а также поперечного угла наклона (см.
стр.51 и 53).
Регулируйте положение шнекового питателя только при работающем двигателе. Измене-
ние положения шнекового питателя при неработающем двигателе может привести к бы-
строй разрядке аккумуляторной батареи.
[HSM1380i (модификация E)]
[HSM1380i (модификация ZE), HSM1390i]
DOWN (ВНИЗ)
DOWN (ВНИЗ)
DOWN (ВНИЗ)
DOWN (ВНИЗ)
UP (ВВЕРХ)
UP (ВВЕРХ)
UP (ВВЕРХ)
UP
(ВВЕРХ)
ПЕРЕКЛЮЧАТЕЛЬ
УПРАВЛЕНИЯ КОРПУСОМ
ШНЕКОВОГО ПИТАТЕЛЯ
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ КОРПУСОМ
ШНЕКОВОГО ПИТАТЕЛЯ
LEFT (ВЛЕВО)
LEFT (ВЛЕВО)
RIGHT
(ВПРАВО)
RIGHT (ВПРАВО)
RIGHT
(ВПРАВО)
LEFT (ВЛЕВО)
СРЕДНЕЕ
ПОЛОЖЕНИЕ
UP (ВВЕРХ)
DOWN (ВНИЗ)
КОРПУС ШНЕКОВОГО ПИТАТЕЛЯ КОРПУС ШНЕКОВОГО ПИТАТЕЛЯ
