ЛАЗЕР/РАДАР-ДЕТЕКТОР

ОСОБЕННОСТИ МОДЕЛИ

1. Обнаружение радара в диапазонах Х, К, широкополосном Ка

2. Обнаружение импульсного Ultra X, Ultra K, а так же короткоимпульсного

радара РОР, в том числе работающего в режиме Instant-On (навскидку)

3. Режим обнаружения системы VG-2

4. Круговое (360°) обнаружение лазера в диапазоне La = 800-1100 нм

5. Цифровая обработка сигнала

6. Защита от ложных срабатываний. Режим CITY

7. Светодиодный символьный дисплей

8. Условная индикация уровня обнаруженного сигнала

9. Настройка яркости дисплея. Режим DIM. 4-е уровня яркости дисплея

10. Речевой информатор. Оповещение на русском или английском языке

11. Индивидуальное тональное предупреждение по диапазонам и типу сиг-

нала

12. Выбор тональности звукового сигнала

13. Плавное изменение громкости

14. Ручное приглушение и блокировка сигнала тревоги. Режим MUTE

15. Функция демонстрации работы радар-детектора

16. Автоматическое тестирование

17. Сохранение настроек после отключения прибора

18. Компактный корпус. Оригинальная конструкция

19. Два варианта установки. Панель приборов и ветровое стекло







CRUNCH

2160

-6-

2160

ЛАЗЕР/РАДАР-ДЕТЕКТОР

ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАЦИЯ

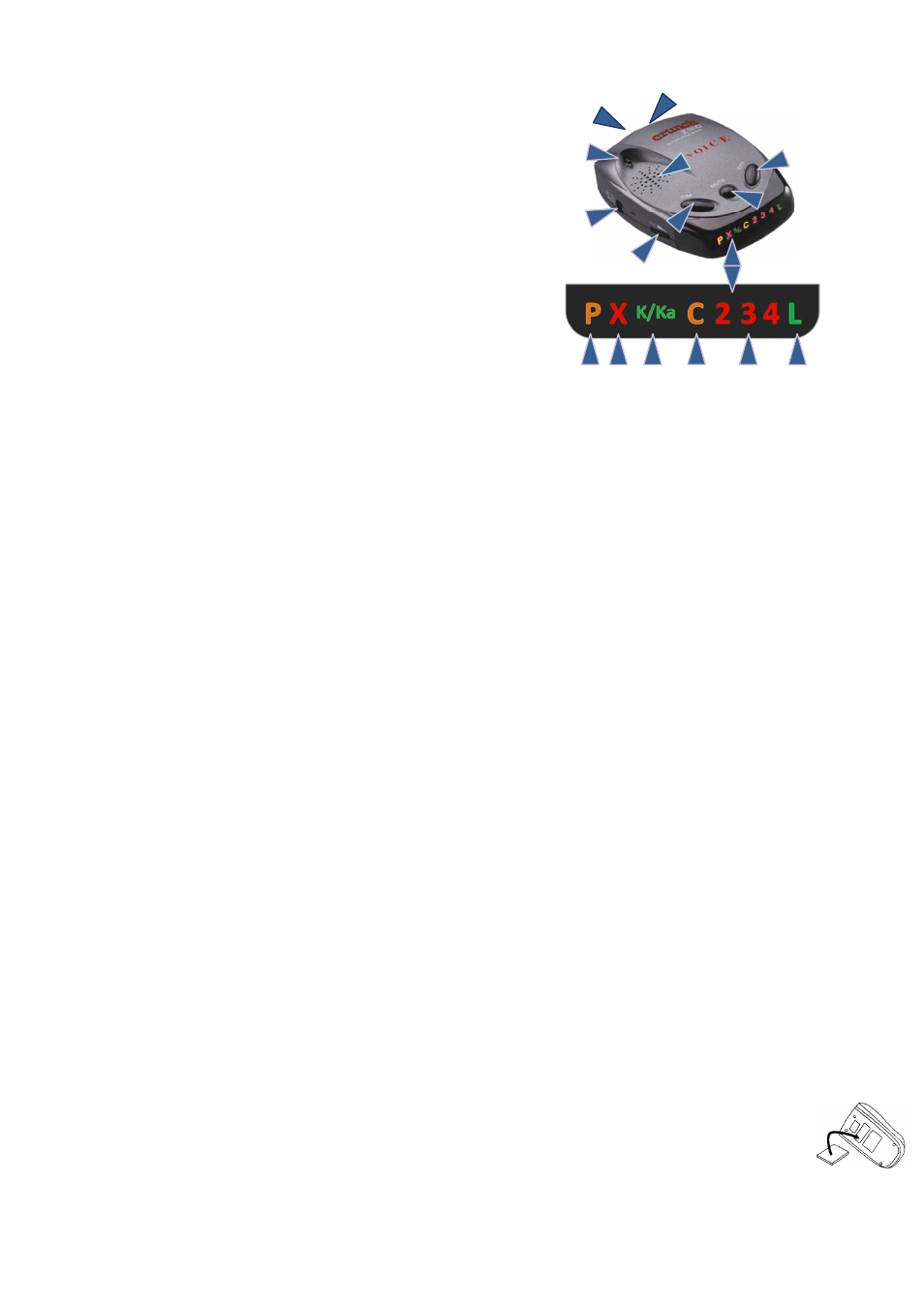

На рисунке показан внешний вид прибора, органы управления и инди-
кация:



1. Гнездо подключения кабеля питания. Электрический разъём,

предназначенный для подключения прибора к источнику электропита-
ния с помощью штатного кабеля питания (входит в комплект). Подроб-
ности в главе «Установка прибора».

2. Поворотный выключатель «VOL». Электрический выключатель

с функцией реостата, предназначенный для включения (выключения)
устройства, а так же изменение громкости звучания тональных сигналов.
Подробности в главе «Режимы работы».

3. Кнопка «DIM». Орган управления, предназначенный для настрой-

ки яркости свечения дисплея, а так же отключения голосового опове-
щения. Кроме того кнопка «DIM» совместно с кнопкой «CITY» активи-
руют режим демонстрации работы радар-детектора. Подробности в гла-
ве «Режимы работы».

4. Кнопка «MUTE». Орган управления, предназначенный для опера-

тивного отключения звуковой тревоги и настройки тональности звуко-
вой тревоги прибора. Подробности в главе «Режимы работы».

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

CRUNCH

2160

-7-

2160

ЛАЗЕР/РАДАР-ДЕТЕКТОР

5. Кнопка «CITY». Орган управления, предназначенный для измене-

ния чувствительности прибора к ложным сигналам, а так же выбора
языка воспроизведения голосовых сообщений (Русский или Англий-
ский). Кроме того, совместно с кнопкой «DIM», запускает режим демон-
страции работы радар-детектора. Подробности в главе «Режимы рабо-
ты».

6. Приёмник оптического диапазона. Многокаскадное устройство

приёма и обработки сигнала в оптическом диапазоне. Входным элемен-
том устройства является фронтальная широкоугольная линза расши-
ренная дополнительной верхней приёмной линзой.

Примечание. В Лазер/Радар-детекторе CRUNCH 2160 верхняя при-
ёмная линза расширяет сектор приёма сигнала лазера до 360°.

7. Сверхвысокочастотная антенна. Встроенная рупорная антенна

является входным элементом радиоприёмного устройства и предназна-
чена для приёма сигнала в строго определенных диапазонах частот (Х,
К, Ка, VG-2).

8. Технологический паз. Фигурная прорезь во фронтальной части

корпуса прибора. Используется для установки детектора на кронштейн.
Подробности в главе «Установка прибора».

9. Речевой информатор. Устройство воспроизведения голосового

оповещения, сигналов тревоги и тонального подтверждения изменений
настройки прибора.

10. Дисплей. Светодиодное символьное табло. Служит визуальным

сигнализатором, предназначенным для отображения информации о
диапазоне и типе обнаруженного сигнала, а так же текущего режима
работы. Дисплей представляет собой восьмиразрядный трафарет, под-
свеченный разноцветными светодиодами. Каждый светодиод является
отдельным индикатором, в совокупности с трафаретом, формирует сим-
вол дисплея. Каждый символ дисплея определяет функцию или режим
работы детектора:

11. Индикатор [

Р

]. Символ оранжевого цвета. Электропитание вклю-

чено. Непрерывное свечение индикатора подтверждает исправность
радар-детектора и готовность его к работе. Мигание данного символа,
совместно со звучанием особого мультитонального сигнала, предупреж-
дает пользователя об обнаружении системы VG-2.

12. Индикатор [

Х

]. Символ красного цвета. Мигание символа (с пере-

менной интенсивностью) сигнализирует пользователю о присутствии
сигнала в диапазоне Х. Интенсивность мигания пропорционально мощ-
ности обнаруженного сигнала.

13. Индикатор [

К/Ка

]. Групповой символ зелёного цвета. Мигание

символа (с переменной интенсивностью) сигнализирует пользователю о
присутствии сигнала в диапазоне К или Ка. Различие между диапазона-
ми формируется звуковым сигнализатором, который генерирует инди-
видуальные (отличные) сигналы для каждого диапазона. Интенсивность

CRUNCH

2160

-8-

2160

ЛАЗЕР/РАДАР-ДЕТЕКТОР

мигания индикатора пропорциональна мощности обнаруженного сигна-
ла.

14. Индикатор [

С

]. Символ оранжевого цвета. Символ загорается при

активации режима ГОРОД и гаснет после отключения режима. Подроб-
ности в главе «режим ГОРОД».

15. Индикаторы [

2

], [

3

], [

4

]. Символы красного цвета. Индикаторы

уровня принимаемого сигнала. Могут загораться только совместно с
символами [

Х

] или [

К/Ка

]. Последовательное включение данных сим-

волов указывает на приближение к источнику обнаруженного сигнала.

16. Индикатор [

L

]. Символ зелёного цвета. Мигание символа сигнали-

зирует пользователю о том, что обнаружено присутствие сигнала La
(лазера).

УСТАНОВКА ПРИБОРА

Установка Лазер/Радар-детектор

CRUNCH 2160

производится

внутри салона автомобиля двумя способами: на панели приборов или
на ветровом стекле. Процесс установки не предполагает участие техни-
ческого персонала, радар-детектор может поставить любой автолюби-
тель, не обладающий специальной подготовкой. При установке прибора
необходимо придерживаться следующих правил:
1. Место расположения прибора должно обеспечивать свободный дос-
туп водителя к органам управления
2. После установки, прибор не должен ограничивать обзор водителя
3. Радар-детектор не должен угрожать водителю и/или пассажиру на-
несением травмы в случае резкого торможения или другой нештатной
ситуации в пути
4. Лазер/Радар-детектор ориентируется строго горизонтально и по на-
правлению движения
5. Установка прибора на панель приборов необходимо производить при
температуре поверхностей не ниже +5°С

Установка на панель приборов

Велкро застёжка (липучка), входящая в ком-

плект поставки прибора, в некоторых случаях, наиболее
удобный вариант крепления.
Для установки Лазер/Радар-детектора

CRUNCH

на па-

нель приборов необходимо:
1. Тщательно протереть место предполагаемой установки
на панели приборов, а также основание самого радар-детектора, ис-
пользуя для этого влажную ткань. Дождаться высыхание поверхностей.
2. Удалить защитное бумажное покрытие с клейкой стороны велкро и
прижать к основанию детектора на 10 - 15 секунд.
