m1
10/06/02 - RI - 8575-4431A
МОНТАЖ, ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
И РЕГУЛИРОВКА СПЕЦИАЛИСТОМ ПО УСТАНОВКЕ
Панель управления E
Этот лист с инструкциями предназначен для специалиста по установке
•
Монтаж панели управления
Обратитесь к желтому листу с инструкциями по
монтажу, вложенному в инструкции на котел.
•
Монтаж датчика котла
Обратитесь к желтому листу с инструкциями по
монтажу, вложенному в инструкции на котел.
Электрические
подключения
должны
выполняться
квалифицированным
специалистом.
Так
как
электрическая
проводка тщательно проверяется на заводе
изготовителе,
внутренние
соединения
панели управления не должны изменяться.
Электрические
подключения
необходимо
осуществлять
с
учетом
электрических
схем,
поставляемых
с
прибором,
и
указаниями,
изложенными в инструкции.
Электрические подключения должны соответствовать
действующим нормам и предписаниям. Питание
аппарата
должно
осуществляться
от
сети
с
многополярным выключателем с расстоянием зазора
≥ 3 мм. Заземление должно соответствовать норме
NFC 15100.

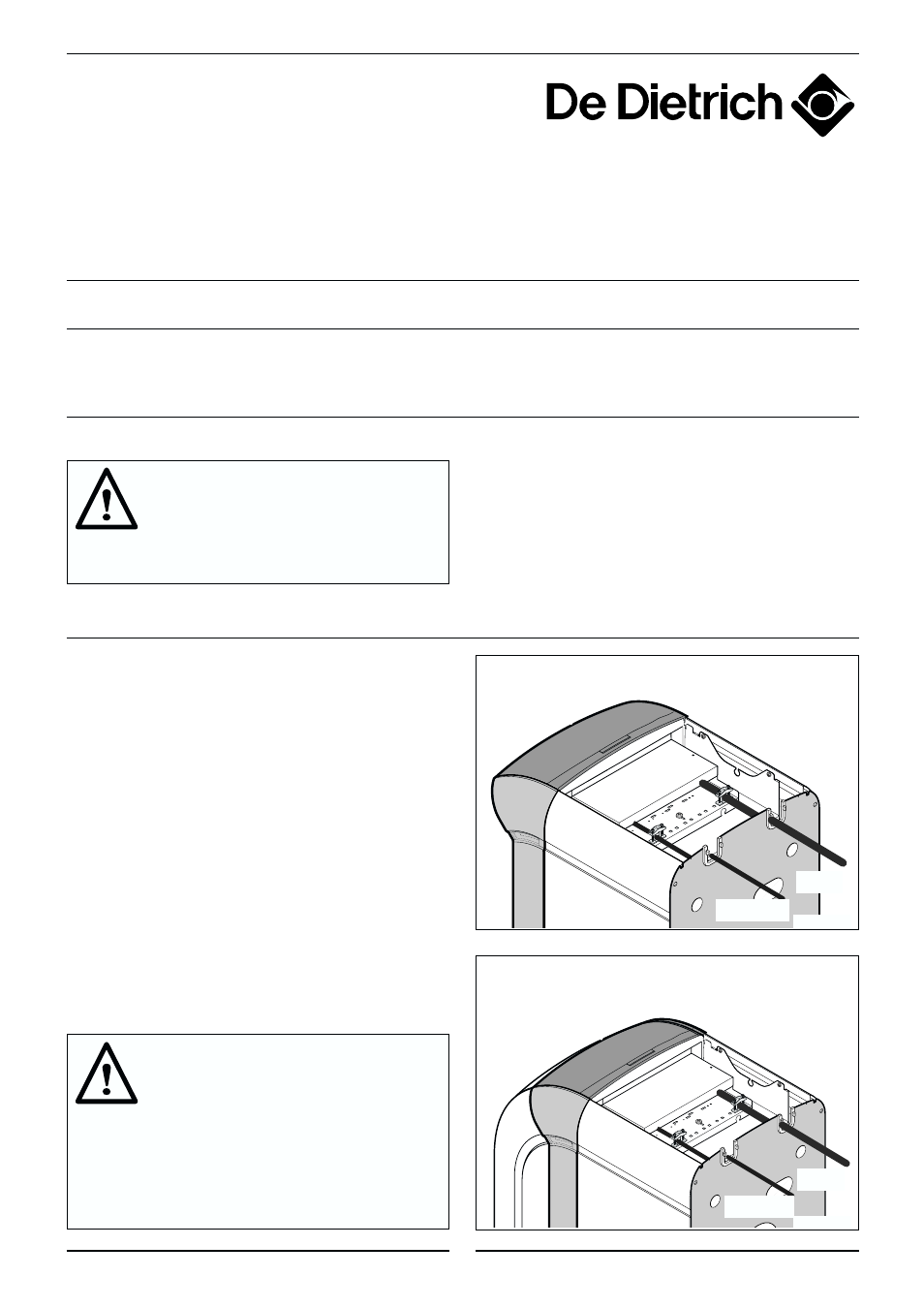

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Все соединения выполняются на панели с
контактными выводами, предусмотренными
для этого сзади панели управления котлом
Соединительные кабели вводятся в котел через
отверстия, предусмотренные на задней стороне
котла, возможно использование кабельных
каналов.
Крепление кабелей на заднем щитке панели
управления производится с помощью кабельных
зажимов (поставляются в отдельном пакете),
монтируемых на щитке.
ВАЖНО: Максимальный коммутируемый ток на
выходе составляет 2 A cos.
ϕ =
0,7
(= 450 Вт ток
включения менее 16 A).
Кабели датчиков с очень низким
напряжением необходимо прокладывать
отдельно от силовых кабелей 230В.
- В котле: используйте для этого две проходных
втулки, расположенные с разных сторон котла.
- Снаружи котла: прокладывайте провода или
кабельные каналы на расстоянии не менее 10 см
друг от друга.
GT 120, GT 1200
8575N066
Датчики
230B
GTU 120, GTU 1200, GTU 1200 V
8575N067
Датчики
230B
