неисправности и действия пользователя. Информация об
отслеживаемых событиях может быть получена через сеть при
помощи программы PipeIQ или интерфейса Web-сервера.
Конфигурирование и управление регистрацией производится при
помощи программы PipeIQ.
Журнал трендов данных
Извещатель отслеживает изменение данных измерений для
каждого 24-х часового периода в течение одного года.
Устройство записывает максимальное, минимальное и среднее
значение показаний датчиков дыма и воздушного потока для
каждого дня.
Журнал сообщений
Журнал
сообщений
позволяет
пользователю
сохранять
текстовые сообщения общего характера в системной памяти.
Такие сообщения впоследствии могут извлекаться для
просмотра и использоваться для отслеживания истории
обслуживания, изменений конфигурации и т.д. Емкость журнала
составляет 300 сообщений.
КОНТРОЛЬ ВНЕШНЕЙ ЦЕПИ / СБРОС
FAAST
имеет функцию контроля внешней цепи на обрыв и
короткое замыкание при использовании оконечного резистора
номиналом 47 кОм, входящего в комплект поставки. При
обнаружении обрыва этой цепи извещатель включает индикатор
EXT.
MONITOR
и
активирует
реле
Незначительная
неисправность. При замыкании этой цепи извещатель переходит
в режим сброса. Данная функция обеспечивает возможность
дистанционного сброса извещателя.
ETHERNET
СОЕДИНЕНИЕ
FAAST
имеет интерфейс сетевого подключения и совместим со
стандартным оборудованием сети ETHERNET. Подключение
обеспечивается по средствам встроенного разъема RJ-45,
расположенного на основании извещателя (рис.14). Данное
соединение требуется для начального конфигурирования
извещателя.
После
установки
начальной
конфигурации
ETHERNET-
соединение дополнительно обеспечивает удаленный
доступ, мониторинг и возможность оповещения по электронной
почте через установленный WEB-сервер или клиент SMTP.
СЕТЬ ВОЗДУХОЗАБОРНЫХ ТРУБ
Извещатель
с
правильно
спроектированной
сетью
воздухозаборных труб может контролировать площадь до 2000
м
2
.
Правильная конфигурация сети воздухозаборных труб
проектируется при помощи программного обеспечения PipeIQ.
Максимальная длина одной воздухозаборной трубы составляет
120 метров. Допускается также ветвление воздухозаборной
трубы: 2 ветвления – по 120 м, или 4 ветвления по 100 м. К
устройству подходят трубы с внешним диаметром 25 мм без
каких либо адаптеров. Допустимый диапазон внутреннего
диаметра труб: 15 – 21 мм (0.591 – 0.827 дюйма). При
подключении каждого извещателя FAAST используется только 1
входная и 1 выходная труба. Сеть воздухозаборных труб может
строиться из труб, изготовленных из ABS, cPVC, PVC
пластмассы,
меди
или
нержавеющей
стали.
Время
транспортировки пробы воздуха от самого удаленного отверстия
в трубе зависит от объекта применения извещателя и
ограниченно программой PipeIQ максимальным значением 120
сек. Обратитесь к местным нормативным требованиям и
программе PipeIQ для выбора правильной конфигурации
системы.
WEB-
СЕРВЕР
Извещатель FAAST имеет интегрированный WEB-сервер,
который позволяет следить за конфигурацией извещателя и
может использоваться для удаленного мониторинга извещателя.
Функции WEB-сервера:
Интуитивно-понятный интерфейс для дистанционного
контроля: неисправностей, релейных выходов, уровня
частиц дыма, воздушного потока и источника питания.
Местонахождение объекта и контактная информация
Отображение параметров конфигурации
Многоязыковая поддержка
Просмотр журнала событий
УВЕДОМЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ
Извещатель имеет возможность отправки e-mail уведомлений
ответственным лицам. Для таких уведомлений извещатель
может запоминать до 6 различных е-mail адресов. Через
программу PipeIQ для каждого адреса электронной почты можно
настроить уведомления о конкретном уровне тревоги,
неисправности или состоянии изоляции. В электронном письме
от
извещателя
указывается
идентификационный
номер
устройства (ID), местоположение и вид произошедшего события.
ТЕСТИРОВАНИЕ ДЫМОМ
После установки все аспирационные системы должны
подвергаться тестированию и проходить его периодически при
дальнейшей эксплуатации. Методы тестирования должны
удовлетворять требованиям уполномоченных органов. При
тестировании и эксплуатации системы в соответствии с
американскими требованиями NFPA 72 система показывает
максимальные характеристики.
ОБСЛУЖИВАНИЕ
Периодическое обслуживание извещателя заключается только в
смене
фильтрующего
элемента
при
появлении
соответствующего сигнала. Для замены фильтрующего элемента
выполните следующие действия:
1.
Отключите питание.
2.
Откройте правую крышку извещателя, закрывающую его
индикаторную панель.
3.
Снимите гибкую фальшпанель, закрывающую светодиоды.
4.
Открутите 2 крепежных винта фильтрующего элемента.
5.
Замените фильтрующий элемент на новый.
6.
Закрепите новый фильтр 2 крепежными винтами.
7.
Установите на место фальшпанель.
8.
Закройте крышку лицевой панели и подключите питание.
Также может потребоваться проведение других проверок
системы в соответствии с требованиями местных нормативных
правил и регламентов.

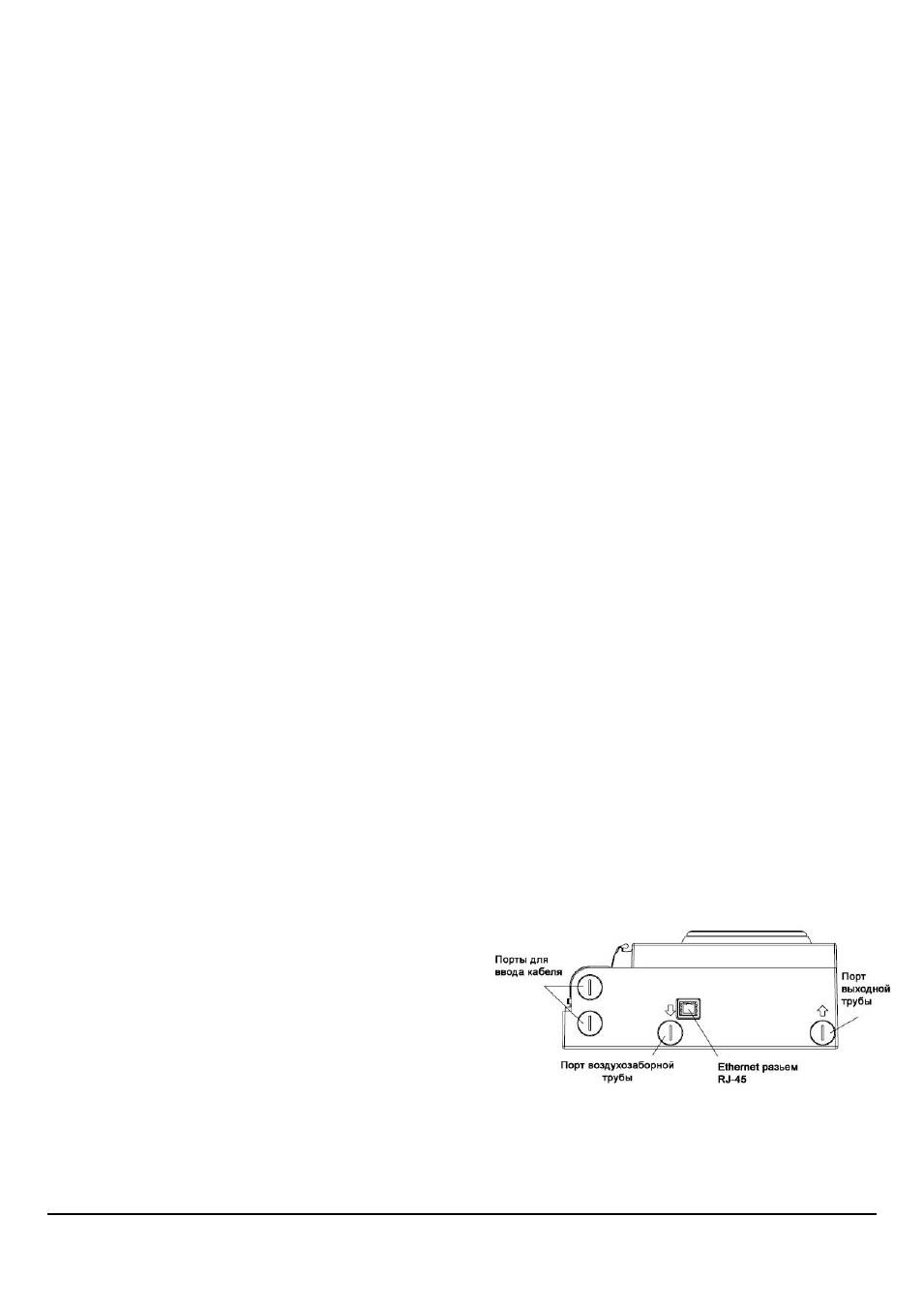

Рис.14 Основание извещателя
