ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Проводите техническое обслуживание извещателей ИП212/101-3А-A1R при появлении сообщения СО ХХ на дисплее адресного модуля АМ-99 и по результатам
тестирования. Перед проведением технического обслуживания уведомите соответствующие службы о том, что система будет временно отключена. Во избежание
ложного срабатывания выключите напряжение питания адресного модуля АМ-99.
1.
Извлеките извещатель, подлежащий техническому обслуживанию, из базы. При необходимости используйте указания раздела «Активизация функции защиты от
несанкционированного извлечения извещателя».
2. Снимите крышку извещателя (рис. 2), для чего при помощи отвертки с тонким плоским шлицем осторожно нажмите на каждую из четырех защелок в направлении
центра извещателя.
3. Осторожно очистите пылесосом термочувствительный элемент, наружную поверхность экрана, не снимая его, и внутреннюю поверхность крышки извещателя
(
рис. 2).
4. Снимите экран извещателя.
5. При помощи пылесоса и мягкой кисточки или струи чистого сухого сжатого воздуха удалите пыль и грязь из оптической камеры и с внутренней части экрана.
6. Установите экран извещателя на оптическую камеру таким образом, чтобы термочувствительный элемент (рис. 2) прошел через отверстие экран. Убедитесь в том,
что треугольные значки на экране и на корпусе дымовой камеры ориентированы друг на друга, а направляющие дымовой камеры вошли до упора в посадочные
отверстия экрана извещателя.
7. Наденьте крышку, сориентировав ее отностительно световода индикатора и проконтролируйте срабатывание каждой из четырех защелок.
8. После того, как собранные извещатели будут установлены в базы, восстановите подачу питания в систему и произведите испытание извещателей в соответствии
с тем, как это описано в разделе «ТЕСТИРОВАНИЕ» данного руководства.
9. При использовании пульта МПДУ запишите новую дату технического обслуживания (см. Руководство по
использованию МПДУ и ИКР).
© System Sensor 2011
I56-1754-112
Российская Федерация, 111033, Москва, ул. Волочаевская 40, стр. 2
Систем Сенсор Фаир Детекторс, тел. (495) 937-79-82, факс (495) 937-79-83
http://www.systemsensor.ru E-mail: [email protected]
АКТИВИЗАЦИЯ ФУНКЦИИ ЗАЩИТЫ ОТ НЕСАНКЦИОНИРОВАННОГО ИЗВЛЕЧЕНИЯ
При необходимости защиты извещателя от несанкционированного извлечения или для обеспечения надежного
крепления при наличии вибрации перед установкой базы произведите операции в соответствии с указаниями на
рис. 3. Для снятия извещателя после активизации функции защиты отверткой с узким плоским шлицем отожмите
пластиковый рычаг к центру базы через прямоугольное отверстие между базой и извещателем.
Для нормальной работы АМ-99 адреса извещателей должны быть запрограммированы ПОДРЯД начиная с
01
до максимального. Порядок установки извещателей в адресной шине произвольный.

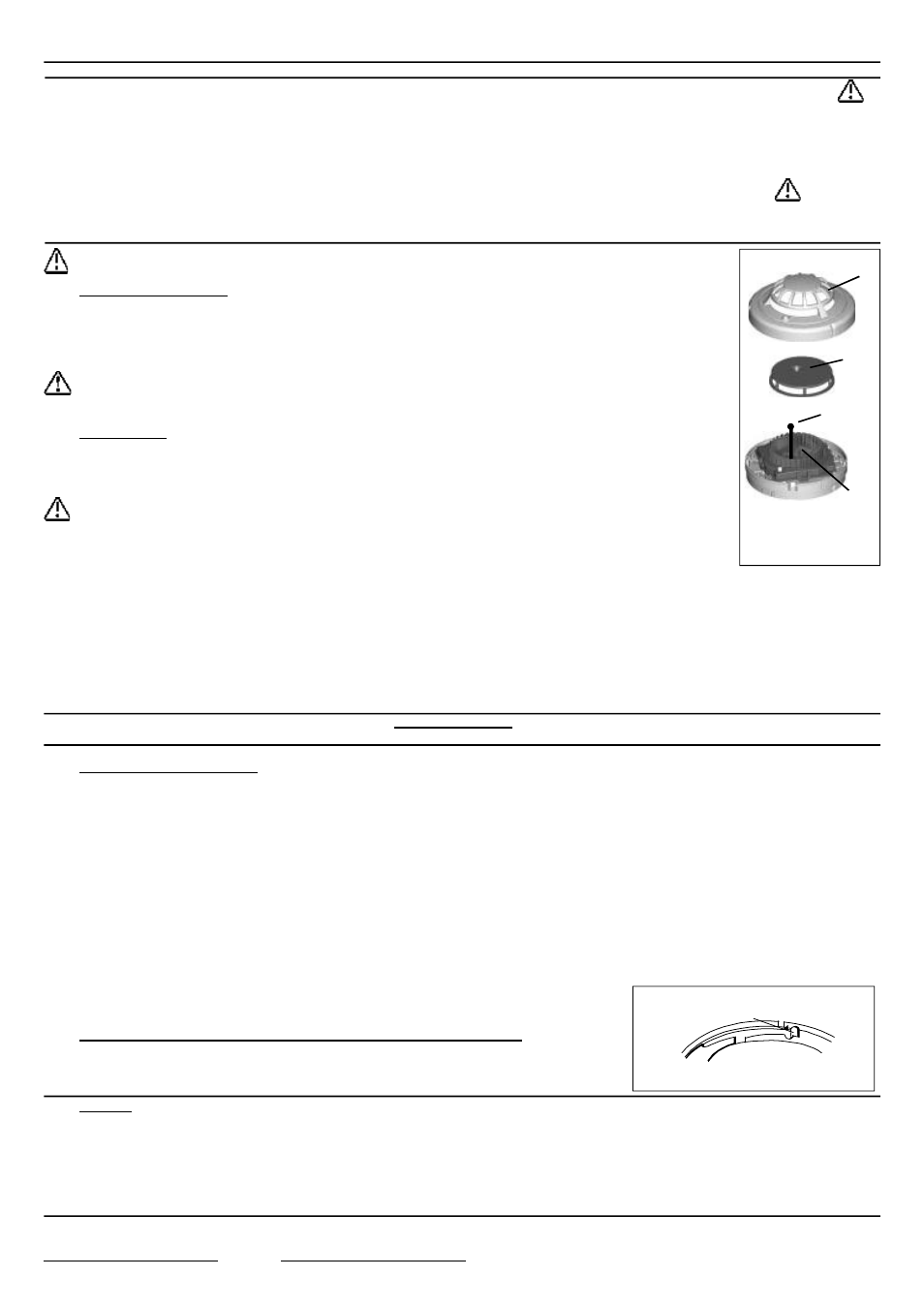

Рис. 2. Извещатель
ИП212/101-3А-A1R
со снятой крышкой
оптическая
камера
крышка
извещателя
экран
извещателя
термочувствительный
элемент
ГАРАНТИИ
Компания System Sensor гарантирует работоспособность извещателя ИП212/101-3А-A1R в течение 5 лет со времени изготовления при соблюдении приведенных
выше условий эксплуатации и регулярном техническом обслуживании. Своевременность технического обслуживания должна быть подтверждена копией журнала по
обслуживанию системы с записями дат, видов сообщений дисплея модуля АМ-99 и записями о проведении технического обслуживания извещателя, а также датой
технического обслуживания, записанной в память извещателя. Гарантия не распространяется на извещатели, вышедшие из строя в из-за механических повреждений,
использования не по назначению или в результате изменений, произведенных после отпуска изделия. Компания несет ответственность только за те нарушения
оговоренных гарантий, которые были допущены по вине самой Компании.
Дата выпуска извещателя приведена на его обратной стороне в правом нижнем углу шильдика: первые две цифры обозначают год выпуска, а вторые две цифры
- номер недели в году.
Установки по умолчанию, возможности по перепрограммированию и информация, которая записана в извещатель, представлены в таблице:
УСТАНОВКА ИЗВЕЩАТЕЛЕЙ
ВНИМАНИЕ! Перед установкой извещателей снимите напряжение питания с адресного модуля АМ-99.
1.
Снимите пылезащитную крышку с извещателя.
2. Поместите извещатель с установленным адресом в соответствующую базу и с легким усилием поворачивайте его по часовой
стрелке, пока его основание не войдет по направляющим в базу.
3.
Продолжайте поворачивать извещатель по часовой стрелке, чтобы зафиксировать его.
4. После того, как все извещатели будут установлены, включите питание ПКП и адресного модуля АМ-99.
Проконтролируйте наличие напряжения на входах ШС+, ШС- модуля АМ-99. При отсутствии напряжения на входах модуля
ШС+, ШС- происходит СБРОС адресной шины и отключение питания извещателей.
5. Произведите проверку извещателей в соответствии с указаниями раздела «ТЕСТИРОВАНИЕ».
6. Переведите извещатели в дежурный режим.
ТЕСТИРОВАНИЕ
Тестирование извещателей ИП212/101-3А-A1R должно производиться непосредственно после установки, а также при проведении
технического обслуживания. Перед проведением испытаний уведомите соответствующие службы о том, что будет производиться
техническое обслуживание системы пожарной сигнализации, и в связи с этим данная система должна быть временно отключена. Во
избежание нежелательного срабатывания отключите участок или систему, подлежащие техобслуживанию.
Внимание! Тестирование с использованием лазерного тестера ЛТ и МПДУ допускается только в режиме ПРОГРАММИРОВАНИЕ
адресного модуля АМ-99. Не гарантируется адекватная реакция модуля АМ-99 при активизации извещателей ЛТ в рабочем
режиме. Режим ПРОГРАММИРОВАНИЕ включается кратковременным нажатием на кнопку “программирование/сброс” адресного
модуля АМ-99. В этом режиме модуль выделяет дополнительное время для работы с МПДУ за счет увеличения периода опроса датчиков
до 1 минуты. Выход из режима ПРОГРАММИРОВАНИЕ происходит автоматически через 1 час или при повторном нажатии на кнопку
“
программирование/сброс”. Включение извещателя в режим «Пожар» производится дистанционно (с расстояния до 7 метров) при
передаче кодированного сигнала с лазерного тестера ЛТ (в комплект поставки не входит) на светодиод извещателя. Через несколько
секунд светодиод извещателя должен загореться красным цветом, а на табло адресного модуля АМ-99 должно отобразиться сообщение П .ХХ (ХХ - адрес извещателя).
Возвратите извещатель и адресный модуль АМ-99 в дежурный режим при помощи ПКП.
Также тестирование можно провести при использовании МПДУ и ИКР в соответствии с Руководством по их использованию I56-1720-003RU, при этом можно считать
уровень загрязнения дымовой камеры, уровень чувствительности, дату последнего технического обслуживания и дату выпуска извещателя и т.д.
Для тестирования датчиков в рабочем режиме рекомендуется использовать генераторы дыма и источники тепла, например устройства фирмы “No Climb Products Ltd”
с аэрозольными имитаторами дыма “Solo 330 Smoke Dispenser”, “Trutest” и тепловые тестеры SOLO 403/4, SOLO 461. При использовании фена мощностью 1000-1500
Ватт не подносите его к извещателю ближе чем на 15 - 20 см с тем, чтобы не повредить крышку извещателя во время испытаний. Извещатели не прошедшие
тестирования должны быть почищены в соответствии с указаниями раздела «ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ» и протестированы повторно. Извещатели, не
прошедшие повторного тестирования должны быть отправлены в ремонт. После проверки всех извещателей уведомите соответствующие службы о том, что данная
система введена в эксплуатацию.
Рис. 4. Активизация функции защиты
от несанкционированного извлечения
отломите язычок на
пластиковом рычаге базы
ПРЕДУПРЕЖДЕНИЕ
Тестер ЛТ содержит источник лазерного излучения II класса, не направляйте луч лазера на лицо или глаза человека.
Вид параметра, информация По умолчанию Допустимые изменения Примечания
Адрес извещателя 00 от 01до 99 Перепрограммирование обязательно
Чувствительность 0,12 дБ/м 0,08 дБ/; 0,16дБ/м Чувствительность дымового канала
Режим работы светодиода мигает не горит В дежурном режиме
Последнее обслуживание дата обслуживания новая дата обслуживания Записывается после проведения
обслуживания
Пыль % - не программируется Уровень загрязнения дымовой камеры в %
Значение дым %, - не программируется Текущее значение измеряемого параметра в
Значение тепло % - не программируется процентах от порога срабатывания
Исполнение датчика ДЛЯ РОССИИ не перепрограммируется Датчики НЕ ДЛЯ РОССИИ
несовместимы с АМ-99
Тип датчика комбинированный не перепрограммируется
Тип теплового канала максимильно-дифференциальный не перепрограммируется
Дата выпуска месяц год не перепрограммируется
