ЗАЩИТА ОТ НЕСАНКЦИОНИРОВАННОГО ИЗВЛЕЧЕНИЯ ИЗВЕЩАТЕЛЯ
Базы имеют специальную функцию, которая, будучи активизированной, предотвращает возможность снятия извещателя без использования
специального инструмента и обеспечивает надежное крепление в условиях транспортной
тряски при установке на подвижных объектах (см. рис. 2).
ТЕСТИРОВАНИЕ
Тестирование извещателей должно производиться непосредственно после установки, а
также при проведении технического обслуживания. Перед проведением испытаний
уведомите соответствующие службы о том, что будет производиться техническое
обслуживание системы пожарной сигнализации, и в связи с этим данная система должна
быть временно отключена. Во избежание нежелательного срабатывания отключите участок
или систему, подлежащие техобслуживанию.
Тестируйте извещатели следующим образом:
Использование теплового тестера
Для тестирования датчиков рекомендуется использовать тепловые тестеры SOLO
403/4
и SOLO 461 или аналогичные. При использовании фена мощностью 1000-1500
Ватт не подносите его к извещателю ближе, чем на 15 - 20 см с тем, чтобы не
повредить крышку извещателя во время испытаний.
Использование лазерного тестера ЛТ
1.
Направьте луч лазера тестера ЛТ на индикатор извещателя.
2.
Красный светодиод должен включиться в течение нескольких секунд и на ПКП должен
поступить сигнал ПОЖАР. Если извещатель не активизировался, необходимо
проверить напряжение в шлейфе и уточнить вид неисправности при помощи МПДУ.
Извещатель, не прошедший тестирования, очистите от пыли в соответствии с разделом ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
и проведите повторное тестирование. Если извещатель не прошел повторного тестирования, он должен быть возвращен для ремонта.
После проведения всех тестов уведомите соответствующие службы о том, что система введена в действие.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Для предотвращения ложных срабатываний проводите техническое обслуживание извещателей не реже одного раза в год, если иное не указано
в спецификации к проекту пожарной сигнализации.Перед проведением технического обслуживания уведомите соответствующие службы о том,
что система будет временно отключена. Во избежание ложного срабатывания отключите напряжение питания извещателей.
1.
Извлеките извещатель, подлежащий техническому обслуживанию, из базы. При необходимости
используйте указания раздела «Активизация функции защиты от несанкционированного извлечения
извещателя».
2.
Снимите крышку извещателя (см. рис. 3), для чего при помощи отвертки с тонким плоским шлицем
осторожно нажмите на каждую из четырех защелок в направлении центра извещателя.
3.
Осторожно очистите пылесосом наружную поверхность экрана, не снимая его, и внутреннюю
поверхность крышки.
4.
Аккуратно снимите экран.
5.
При помощи пылесоса и мягкой кисточки или струи чистого сухого сжатого воздуха удалите пыль и
грязь с внутренней части экрана.
6.
Установите экран извещателя. Убедитесь в том, что треугольные значки на экране и на корпусе
ориентированы друг на друга, а направляющие вошли до упора в посадочные отверстия экрана
извещателя.
7.
Наденьте крышку, сориентировав ее относительно световода индикатора, и проконтролируйте
срабатывание каждой из четырех защелок.
8.
После того, как все почищенные извещатели будут установлены в базы, восстановите подачу питания
в систему и произведите испытание извещателей в соответствии с тем, как это описано в разделе
ТЕСТИРОВАНИЕ данного руководства.
9.
При использовании пульта МПДУ запишите новую дату технического обслуживания (см. Руководство
по использованию МПДУ и ИКР).
ПРЕДУПРЕЖДЕНИЕ
Тестер ЛТ содержит источник лазерного излучения II класса, не направляйте луч лазера на лицо или глаза человека.
ГАРАНТИИ
Фирма System Sensor гарантирует работоспособность извещателя ИП 101-31-А1R и ИП 101-32-В в течение 3-х лет со дня изготовления, при
соблюдении указанных в настоящем документе условий эксплуатации, при регулярном техническом обслуживании, при защите от механических
ударов и повреждений. Если дефекты все-таки обнаружились, обратитесь в компанию Систем Сенсор Фаир Детекторс, или к дистрибьютору
компании Систем Сенсор Фаир Детекторс, у которого был приобретен извещатель. Компания не гарантирует работоспособность и отсутствие
появления ложных сигналов «Пожар» в случае эксплуатации извещателя при условиях окружающей среды, отличающихся от приведенных в
разделе Технические характеристики. Компания не обязана ремонтировать или заменять устройства, которые стали неисправными вследствие
механического повреждения, использования не по назначению, или не в соответствии с требованиями предыдущих разделов настоящего документа,
модификаций или изменений, имеющих место после изготовления. Компания несет ответственность только за те нарушения, которые были
допущены по вине самой компании.
Дата выпуска извещателя приведена на его обратной стороне в правом нижнем углу шильдика: первые две цифры обозначают год выпуска, а
вторые две цифры - номер недели в году.
ПРЕДУПРЕЖДЕНИЕ
В целях предохранения устройств в процессе доставки и при первой установке на извещатели надеты пылезащитные крышки ярко-
желтого цвета. Данные крышки не обеспечивают полную защиту от загрязнения, поэтому перед началом строительных, ремонтных или
иных видов работ, способствующих появлению большого количества пыли в помещении, извещатели необходимо снять.
УСТАНОВКА ИЗВЕЩАТЕЛЕЙ
Извещатели ИП 101-31-А1R и ИП 101-32-В устанавливаются в базы B401, B401DG (без резистора), В401R, В401RМ (с резистором) при подключении
извещателей по 2-х проводной схеме, B301RU (для ПКП со знакопеременным напряжением в шлейфе). Релейные базы В312NL, В312RL
обеспечивают подключение извещателей по 4-х проводной схеме к ПКП охранно-пожарной сигнализации.
ВНИМАНИЕ! Перед установкой извещателей снимите напряжение питания с баз.
1.
Поместите извещатель в базу и с легким усилием поворачивайте его по часовой стрелке, пока он не войдет по направляющим в базу.
2.
Продолжайте поворачивать извещатель по часовой стрелке, чтобы зафиксировать его.
3.
После того, как все извещатели будут установлены, подайте питание от ПКП и снимите пылезащитные крышки.
4.
Произведите проверку извещателей в соответствии с тем, как это описано в разделе.
5.
Сбросьте извещатели с ПКП в дежурный режим.
ДЛЯ АКТИВИЗАЦИИ ЗАЩИТЫ
ОТЛОМИТЕ ЯЗЫЧОК НА
ПЛАСТИКОВОМ РЫЧАГЕ БАЗЫ
ЧТОБЫ СНЯТЬ ИЗВЕЩАТЕЛЬ,
ОТВЕРТКОЙ С ПЛОСКИМ ЖАЛОМ
ОТОЖМИТЕ ПЛАСТИКОВЫЙ
РЫЧАГ К ЦЕНТРУ БАЗЫ ЧЕРЕЗ
ПРЯМОУГОЛЬНОЕ ОТВЕРСТИЕ
МЕЖДУ БАЗОЙ И ИЗВЕЩАТЕЛЕМ

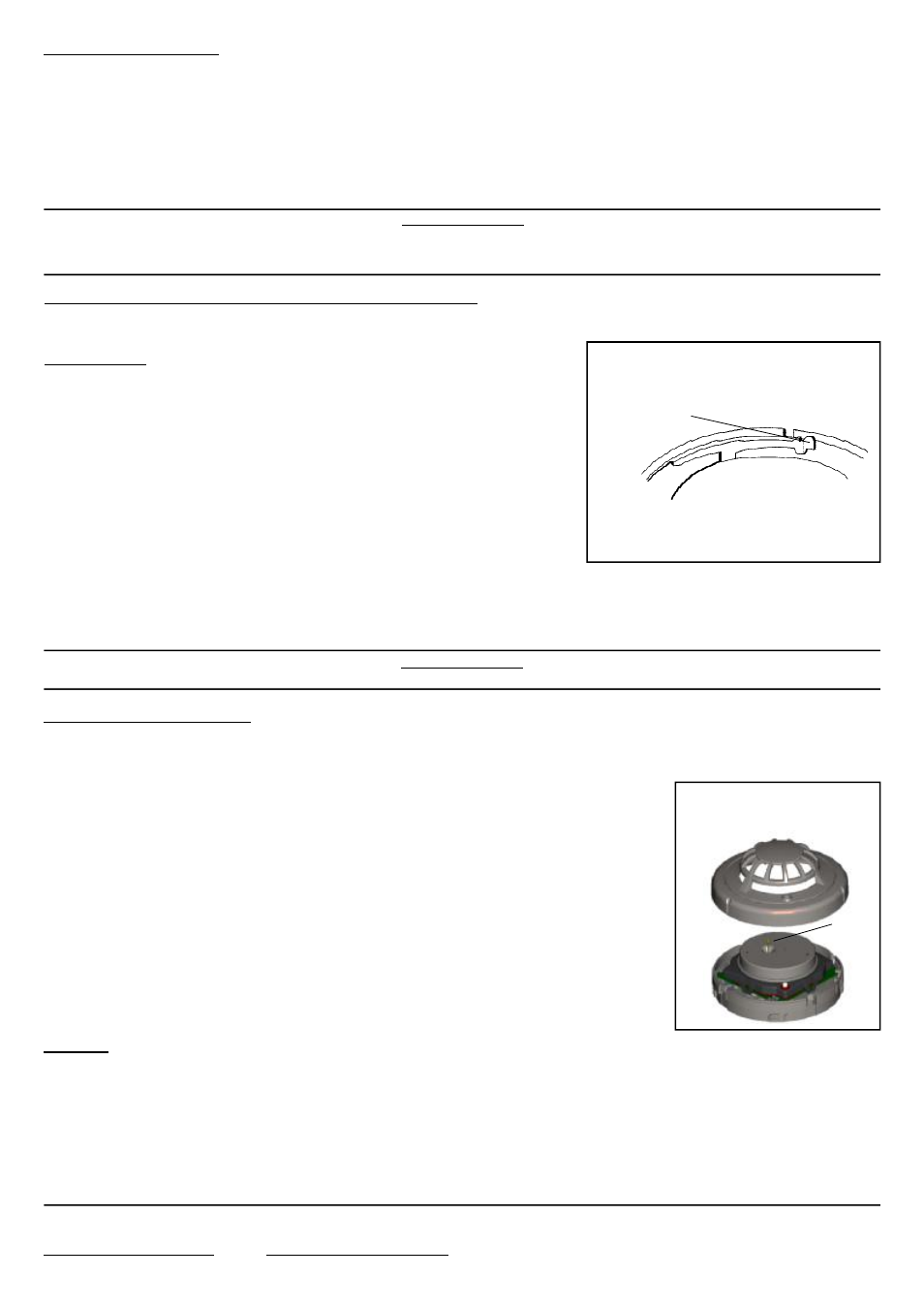

Рис.2. Защита от несанкционированного
извлечения извещателя
КРЫШКА
ИЗВЕЩАТЕЛЯ
ТЕРМО
ЭЛЕМЕНТ
Рис. 3. Пожарные
извещатели ИП 101-31-А1R
и ИП 101-32-В
